如何设计适用于危险区域的防爆扩音系统？

石油化工、油气场站、危化品仓储、矿山和能源设施中，现场往往同时存在爆炸性气体或粉尘、高噪声、潮湿、腐蚀以及室外暴露等复杂条件。发生气体泄漏、火灾报警、设备异常或人员求助时，控制室不仅需要把指令广播出去，还需要判断哪些区域需要接收、现场人员能否听清，以及安装在危险区域中的通信设备是否符合对应安全要求。

因此，防爆扩音系统不能简单理解为“把普通广播扬声器换成防爆设备”。完整方案还需要同时考虑危险区域设备、现场扩音覆盖、双向通信、广播优先级、报警接口以及控制室调度平台之间的关系。

其中一个基本原则是：防爆解决的是现场电气设备在危险环境中的安全适用性，而广播、对讲、告警和调度属于系统层面的通信业务。

1. 防爆扩音与普通广播的区别

普通公共广播主要解决音频播放、区域广播和声音覆盖问题。进入石化、油气、矿山等危险工业环境后，系统还必须解决安装在危险区域内的电气设备是否符合对应危险区域要求。

需要重点核对的现场设备包括防爆电话、防爆对讲终端、防爆扩音设备、防爆声光报警器、紧急呼叫按钮以及相关接线和电气附件。不同安装点可能对应不同的气体或粉尘危险环境、温度条件以及项目采用的防爆标准，因此不能只根据产品名称中是否带有“防爆”两个字进行选型。

防爆扩音系统还需要考虑普通广播系统较少关注的业务问题，例如紧急广播优先级、高噪声环境下的语音可懂度、现场人员反馈以及报警发生后的广播区域调用。

工程设计最终需要同时回答两个问题：

• 设备安装在这个位置是否符合安全和环境要求；
• 事故发生后，目标区域人员能否及时、清楚地收到指令。

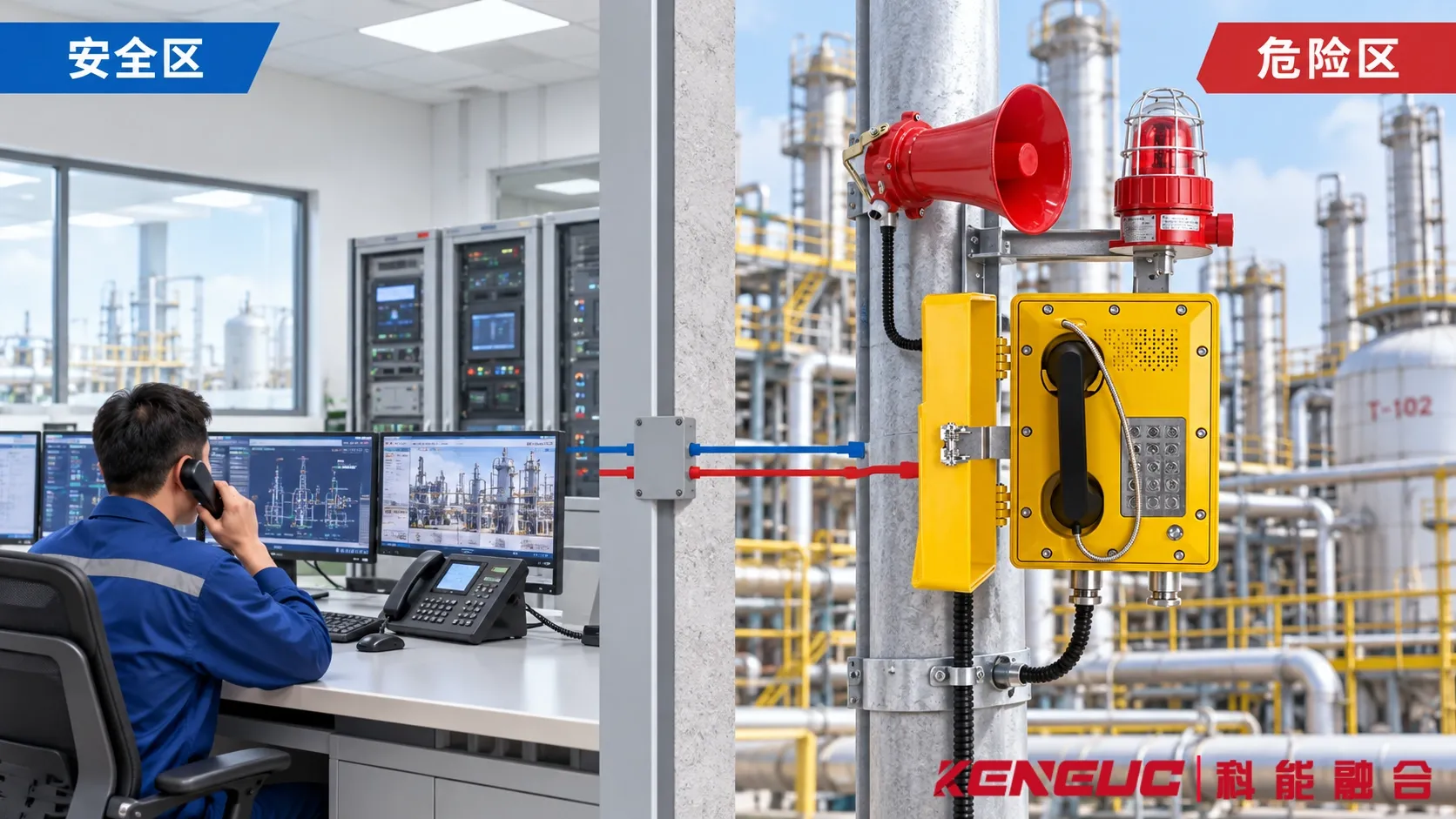

2. 危险区与安全区设备

防爆扩音系统并不意味着整套系统所有设备都需要安装在防爆外壳内。实际项目通常根据设备安装位置，将系统划分为安全区域设备和危险区域现场设备。

SIP服务器、IP PBX、融合调度服务器、录音服务器、网络交换设备以及调度操作台通常部署在控制室或机房等安全区域。这些设备主要承担终端注册、号码管理、呼叫路由、广播控制、录音、权限管理以及第三方系统接口等功能。

对于需要进一步统一电话、对讲、广播、报警和视频等通信资源的项目，可以通过融合通信平台建立核心通信和调度关系，再根据现场区域配置相应终端。

危险区域则重点配置与现场环境相匹配的通信终端。例如，EX-BH621防爆SIP电话可以作为危险区域现场通信设备之一，用于现场人员与控制室之间的语音联系；具体可安装的危险区域、防爆标志、防护等级及供电方式，应以对应型号规格和防爆证书为准。

设备是否适用于Zone 1、Zone 2或其他危险区域，应根据项目采用的标准、现场危险区域划分以及具体型号证书确认。气体危险区和粉尘危险区也需要分别核对相应认证范围，不能根据某一项防爆标志直接推导全部适用区域。

IP65、IP66等防护等级同样属于具体设备属性。室外、潮湿、腐蚀、盐雾或粉尘环境应根据实际安装位置分别核对，而不能把防护等级和防爆认证混为同一个指标。

3. 扩音终端选型与布点

危险工业现场的扩音设计不能只看扬声器额定功率。真正需要解决的问题，是在生产设备正常运行、现场达到实际背景噪声时，人员能否准确理解广播内容。

储罐区、装卸区域和露天生产装置通常需要较强的定向覆盖，可以根据危险区域认证和声场要求选择适合的防爆号角类扩音设备；泵房、操作平台、通道等空间则需要结合建筑结构和人员分布选择适合的扩音形式。

扬声器点位规划通常需要考虑：

• 现场正常及峰值背景噪声；
• 人员主要作业和巡检路线；
• 扬声器安装高度及朝向；
• 储罐、设备和管道形成的遮挡；
• 钢结构和墙体产生的反射与混响；
• 雨水、腐蚀、温度和室外环境条件。

单纯提高扬声器功率并不能保证更好的语音可懂度。如果多个声源覆盖严重重叠、安装角度错误或现场混响较大，即使声压足够，广播内容仍可能难以听清。

因此，对于高噪声和关键疏散区域，设计阶段应结合实际环境进行声场评估，并在安装完成后进行现场广播测试。设备数据表可以用于初步选型，但不能替代实际工况下的语音验证。

防爆设备的现场安装同样重要。电缆引入、格兰、接线盒、固定方式和其他附件应与项目采用的防爆规范和设备认证要求相匹配。终端本体取得认证，并不意味着任意安装方式都符合危险区域要求。

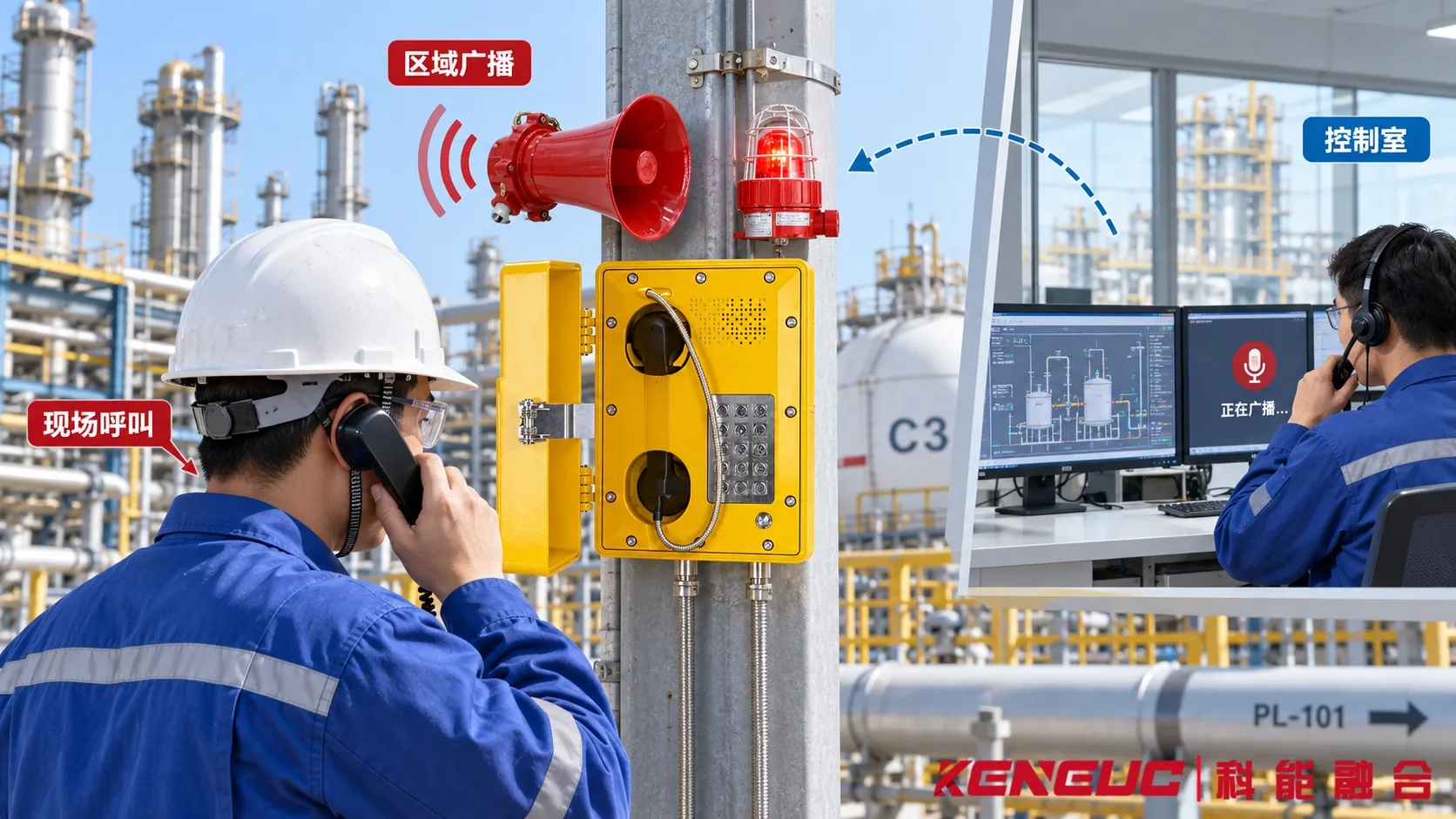

4. 广播与现场对讲协同

公共广播主要解决“一对多”的信息发布，而工业事故处置通常还需要现场人员及时反馈。只有广播时，控制室可以下达指令，却无法直接了解现场人员是否收到消息、工况是否发生变化以及是否需要进一步支援。

因此，在装置平台、泵房、巡检点或其他关键位置，可以根据危险区域要求配置防爆电话、防爆SIP对讲或紧急呼叫终端，使现场人员能够直接联系控制室。

典型业务流程可以表示为：

现场呼叫 → 控制室接听 → 确认位置和情况 → 联系责任人员 → 启动相关区域广播 → 持续获得现场反馈

在SIP/IP架构下，现场通信终端可以注册到IP PBX或融合通信平台。调度人员通过调度软件或DSC-BD156-IP等调度终端完成接听、呼叫和广播操作。

组呼、会议、录音、备用席位、呼叫转移和特殊优先级等功能，需要根据IP PBX及调度平台的实际能力进行配置。支持SIP协议并不意味着终端天然具备广播抢占、紧急强插或调度功能。

对于需要持续掌握现场情况的工业事件，“区域广播负责快速通知 + 现场对讲负责状态反馈”的组合，可以形成更加完整的双向通信链路。

具体系统结构也可以参考科能融合现有的防爆扩音对讲系统方案，再根据危险区域、噪声环境和第三方接口条件进行工程化调整。

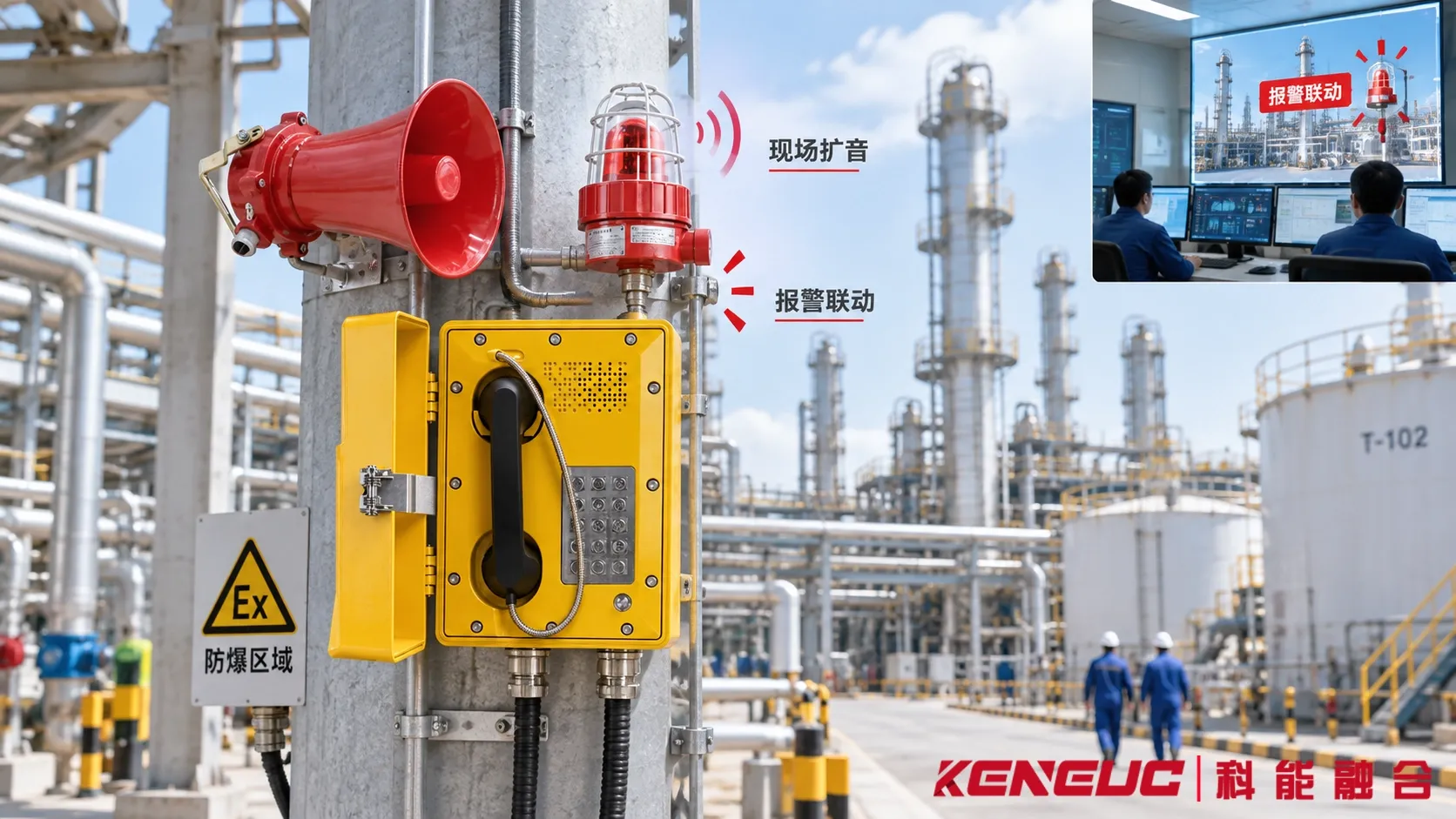

5. 报警联动广播

石化、油气、能源等项目通常已经部署Fire & Gas、火灾报警、气体检测、视频监控或SCADA系统。防爆扩音系统可以在这些第三方系统提供兼容接口的情况下，与报警事件建立联动关系。

例如气体探测系统产生报警后，可以通过数字I/O、Relay、API或其他兼容接口，把报警信息发送给调度或业务平台。平台根据报警点识别对应区域，再关联该区域的视频、现场通信终端和广播资源。

典型流程可以表示为：

报警产生 → 区域识别 → 视频或现场确认 → 选择广播区域 → 发布紧急信息 → 现场反馈 → 事件记录

如果现场还配置了防爆声光报警器，则可以根据项目联动逻辑，将语音广播与现场声光警示结合使用。

这里需要明确不同系统的职责：SIP负责通信建立，报警系统负责产生事件，视频系统提供现场画面，SCADA提供相关生产状态，融合调度平台负责按照预设业务逻辑组织这些资源。

自动化边界应根据项目Cause & Effect、Fire & Gas系统设计和安全管理制度确定。部分报警音或预录语音可以由事件自动触发，而涉及工艺控制、生产停机或其他关键操作的动作，则应按照项目要求设置相应的授权和确认逻辑。

因此，报警联动不是一台防爆扬声器独立完成的功能，而是报警接口、调度平台、广播终端和业务规则共同作用的结果。

6. 防爆扩音与PAGA的关系

SIP/IP防爆扩音系统与PAGA在大型工业项目中存在较多功能交集，但两者并不完全等同。

防爆扩音系统通常重点解决危险区域的语音广播、现场双向通信、区域通知以及控制室调度，可以由防爆电话、防爆对讲、危险区域扩音设备、IP PBX和融合调度平台共同组成。

PAGA是Public Address and General Alarm的缩写，更强调公共广播与General Alarm体系。在大型油气、海上平台、炼化和其他安全关键型项目中，PAGA通常还会根据项目规范进一步考虑：

• Public Address与General Alarm之间的优先级；
• 固定报警音和预录紧急语音；
• 大范围紧急广播覆盖；
• 系统故障监测；
• 关键设备与通信链路冗余；
• Fire & Gas等安全系统接口；
• 项目规定的测试与验收要求。

对于主要需求是危险区域广播和现场双向通信的项目，可以根据实际情况采用SIP/IP防爆扩音架构；对于明确要求General Alarm、故障监测、系统冗余以及更完整安全系统接口的项目，则通常需要根据项目规范进一步采用PAGA体系。

是否采用完整PAGA架构，应根据业主规范、行业要求、项目设计基础以及当地标准确定，而不能简单按照项目规模判断。

7. 项目实施前核查

防爆扩音项目不建议从“采购多少台防爆扬声器”开始。更合理的方式是先确认危险区域、现场环境、噪声条件、通信需求和第三方系统接口，再确定具体设备和系统架构。

对于改造项目，还需要盘点已有广播、电话、报警和视频监控系统。能够继续使用的设备不一定需要全部更换，可以根据接口条件选择直接接入、网关转换或平台级对接。

推荐的工程实施顺序可以是：

危险区域图纸评审 → 环境与噪声调查 → 防爆终端选型 → 扩音点位布置 → 对讲点位规划 → 报警接口评审 → 调度平台集成 → 联动测试 → 现场验收

防爆扩音项目是否成功，并不取决于安装了多少只防爆扬声器，而取决于四个更实际的问题：哪些人员需要收到信息？实际工况下能否听清？现场人员如何反馈？报警发生以后需要调用哪些通信资源？

石油化工、油气场站、危化品仓储、矿山、电力能源以及其他具有危险区域通信需求的工业项目，都可以按照上述思路进行系统规划。不同场景所需的危险区域等级、扩音覆盖和报警联动方式，需要结合现场条件分别确定。

科能融合可根据危险区域划分、现场噪声、扩音点位、双向通信需求、第三方报警接口及已有网络条件进行系统规划，并结合防爆通信终端、SIP/IP通信和融合调度平台完成相应的接入与联动设计。具体设备的防爆等级、防护等级、供电方式和认证范围，应以实际安装区域要求以及对应产品规格和证书为准。
