化工厂防爆电话如何分区部署？危险区接入、呼叫路由与冗余保障

化工厂通信设计首先要回答三个问题：电话安装在哪里、呼叫由谁接听、平台或网络发生故障后还能不能联系到值班人员。生产装置区、罐区、装卸区和公用工程区在危险等级、环境噪声、人员分布和布线条件方面差异明显，电话点位和呼叫规则需要分别规划。

新建区域通常具备工业以太网条件，可部署 SIP 防爆电话；既有装置则可能需要继续使用模拟电话线。实际项目中，两种线路经常同时存在，因此分区接入、统一编号和集中调度比一次性更换全部终端更符合改造需求。

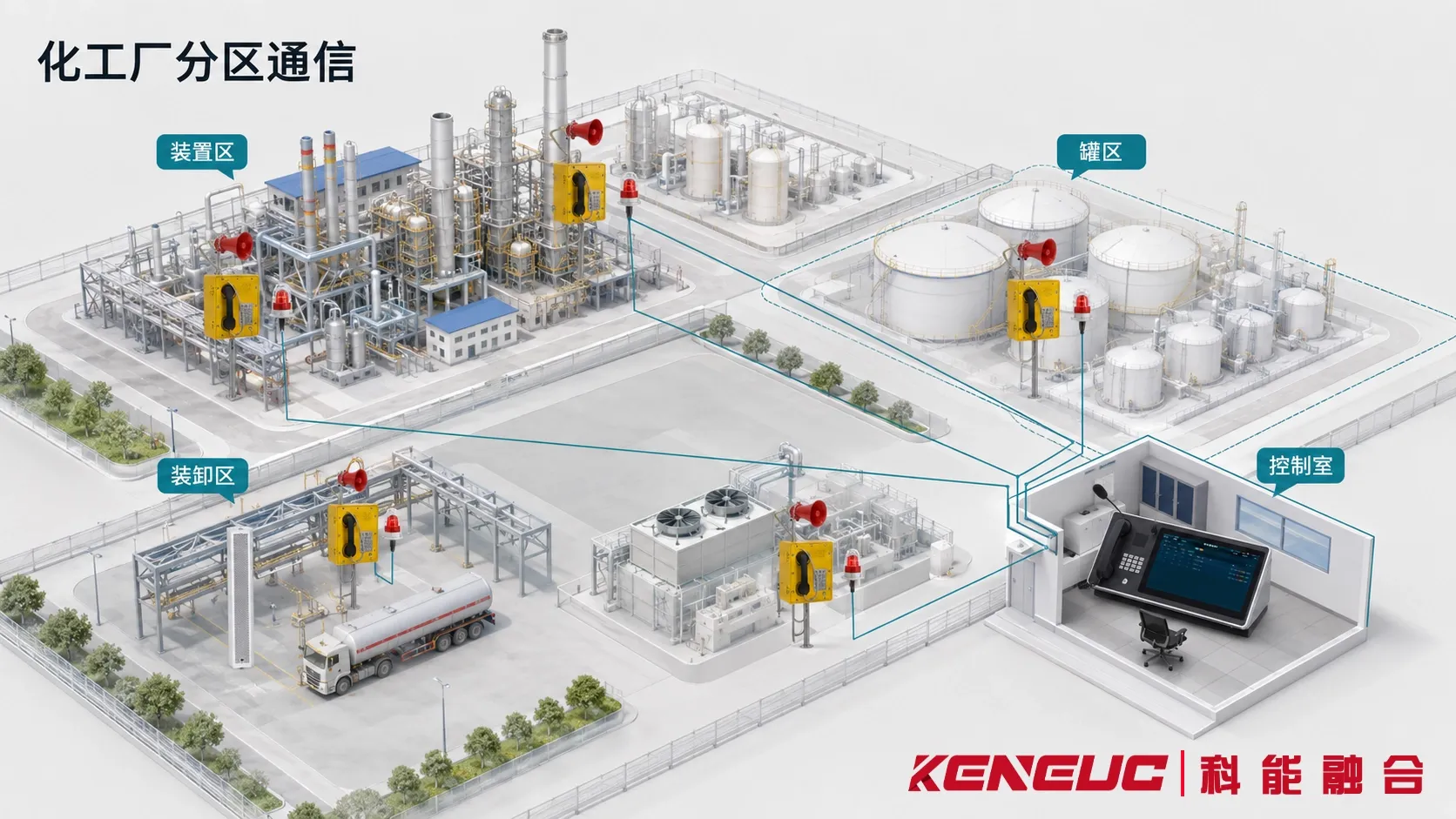

1. 划分通信区域

防爆电话的部署边界应根据现场危险区域划分、工艺装置范围、人员活动路线和事故处置职责确定。通信分区可以与广播分区建立对应关系，但不必完全相同。例如，一个电话点可能只呼叫所属装置的值班人员，而该位置触发的紧急广播还需要覆盖相邻疏散通道和集合区域。

生产装置区

生产装置区设备密集、管线复杂，电话应布置在操作人员可以安全接近且容易识别的位置，同时避开检修通道和可能影响使用的设备。现场存在持续噪声时，还需要确认通话音量、拾音效果，以及是否需要配置声光报警器或防爆号角。

罐区与泵区

罐区和泵区通常分布范围较大，部分点位距离控制室较远。线路设计除了考虑通信距离，还要评估雷电、浪涌、电磁干扰和接地电位差。条件允许时，可采用光纤承载区域之间的骨干链路，将铜缆以太网或电话线限制在靠近现场终端的接入段。

装卸与物流区域

装卸区人员和车辆流动频繁，电话点位需要使用清楚的现场名称。调度界面应显示“2号装卸台”“槽车装车区”等操作人员熟悉的位置，而不是只显示设备编号。涉及外来作业人员时，还应避免使用只有内部维护人员才能理解的简称。

公用工程与辅助区域

泵房、污水处理区、动力站和其他辅助设施可能距离主要控制室较远，但这些区域发生设备故障时同样需要快速建立通信。每个点位都应指定主要接听岗位和备用接听岗位，避免关键电话长期处于无人接听状态。

点位表至少需要记录以下内容：

• 现场名称、设备编号和具体安装位置；
• 所在区域及对应的项目危险区域设计资料；
• 电话接口、供电方式和线路类型；
• 主要接听岗位及备用联系岗位；
• 是否关联分区广播、声光报警或防爆号角；
• 对应的交换机端口或语音网关端口。

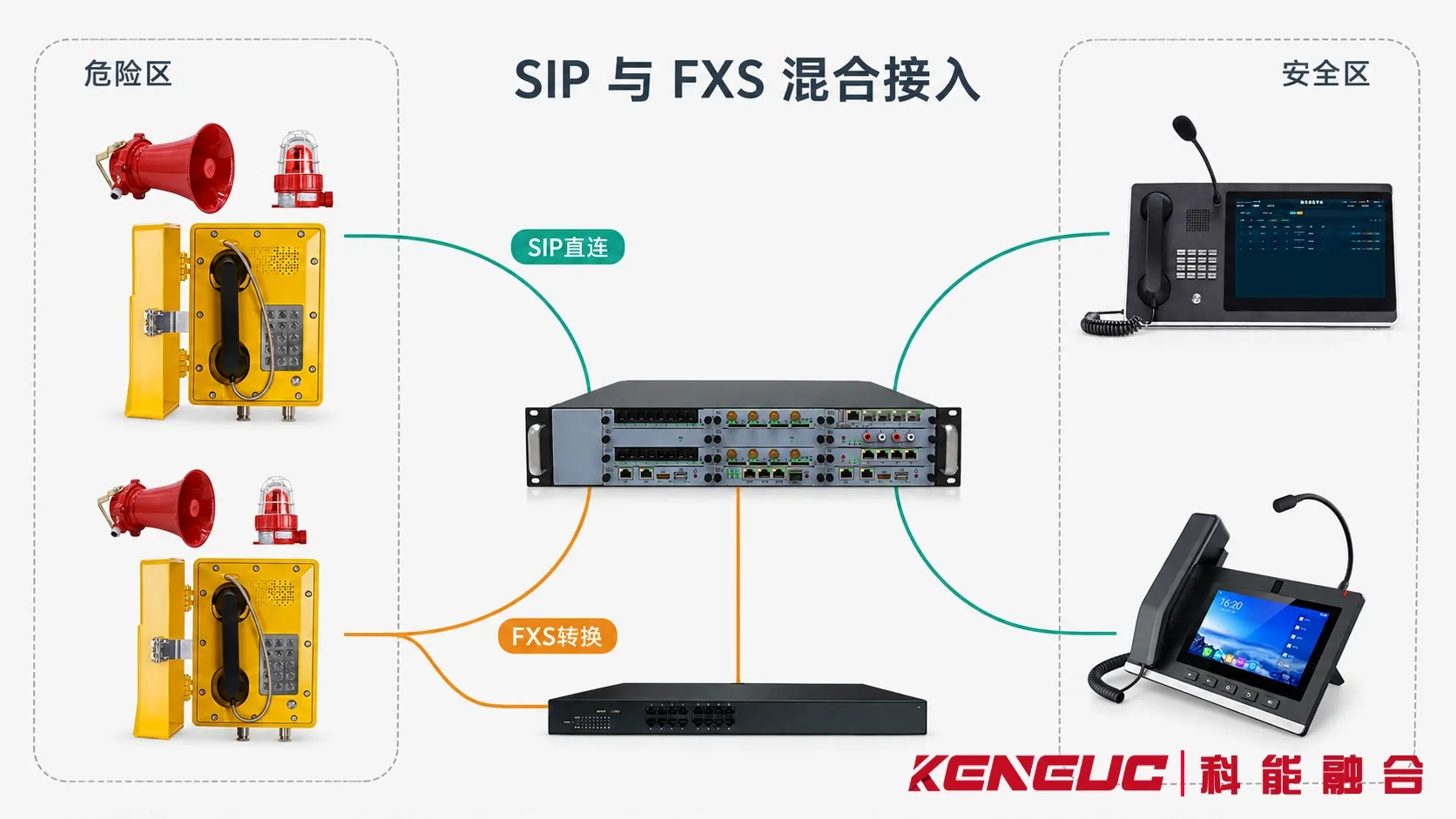

2. 选择接入方式

现场防爆电话只是通信链路中的一部分。安装在危险区域内的交换机、电源、接线盒、媒体转换器和电缆引入口，都需要根据各自的安装位置和用途确认适用性。它们不会因为连接了防爆电话，就自动获得与电话相同的防爆保护能力。

IP PBX、融合通信主机、语音网关、录音系统和调度台通常设置在控制室、设备间或其他合适的安全区域。这样既能减少危险区域内的有源设备，也方便维护人员进行配置、检修和故障更换。

SIP直接接入

已经具备工业以太网的新建区域，可以将 SIP 防爆电话连接至工业交换机，并注册到 IP PBX、SIP 服务器或融合通信平台。

SIP防爆电话 → 工业交换机 → IP PBX或融合通信平台 → 调度台及值班室电话

直接接入减少了接口转换环节，终端账号、在线状态、通话权限和呼叫记录均可在平台侧管理。若终端支持网络供电，还需要核对交换机功率预算、端口供电能力、线路长度和备用电源配置。采用独立电源时，则应分别记录电源路径和数据路径。

FXS语音网关接入

对于继续使用模拟防爆电话及原有电话线的区域，可以将现场线路连接至 FXS 语音网关，再由网关将模拟端口转换为 SIP 分机。

模拟防爆电话 → 现场电话线 → FXS语音网关 → IP PBX或融合通信平台

语音网关只能完成接口转换，无法处理现场线路的绝缘下降、受潮、端子腐蚀或电气干扰。接入前应检查线路状态、环路长度、端接质量和实际通话效果。每个 FXS 端口也应固定对应一台现场电话，调整端口后同步更新分机记录和竣工资料。

分阶段混合组网

大型化工厂很少在一次改造中更换全部电话和线路。更常见的做法是让既有装置区保留模拟电话，新建区域使用 SIP 电话，在平台侧统一号码、路由和调度。

例如，罐区原有双绞线状态良好，可以通过 FXS 网关继续使用；新建装卸区已经铺设工业以太网，则直接部署 SIP 防爆电话。两类终端在调度界面上按照实际位置统一呈现，操作人员不需要区分底层接入方式。

3. 规划号码与路由

分机号码应与实际安装位置建立固定关系。调度台只显示“8001”之类的号码时，操作人员还要再次询问来电位置，容易延误判断。界面上应同时显示厂区、装置和具体点位，例如“东侧罐区1号电话”或“2号装卸台”。

多厂区系统可以按照“厂区代码＋区域代码＋终端编号”编制号码，但没有必要脱离企业现有设备编号另建一套复杂规则。关键是调度界面、设备台账、网关端口表和现场标签使用同一套名称。

呼叫路由应根据值班职责设置。罐区电话可以优先呼叫罐区调度席，无人接听时转入厂级值班组；紧急呼叫点则可根据平台能力同时呼叫多个指定岗位。调度台不可用时，重要来电还应有明确的备用接听目标。

忙线、未接听和终端离线也需要预先配置处理规则。顺序转接、同时振铃和备用号码产生的结果不同，配置前应由运行、调度和安全管理人员共同确认，而不是直接沿用平台默认设置。

4. 联动广播与报警

电话和广播承担不同任务。防爆电话用于现场人员与操作人员之间的双向沟通，广播系统负责将实时或预录音频发送到指定区域。两者联动时，应先确定事件如何确认，再确定由谁选择广播区域。

操作人员确认后启动广播

现场人员通过防爆电话呼叫控制室，说明事件位置和当前情况。调度人员根据来电号码、位置名称和现场描述确认信息后，从调度台选择需要通知的区域。

这种方式适合需要人工核实的生产异常。根据实际影响范围，操作人员可以选择单一区域、多个相邻区域或全厂广播组，避免未经确认的信息直接触发大范围通知。

通过专用分机调用广播区域

融合通信平台可以为每栋建筑、生产区或全厂广播组配置专用号码。授权操作人员呼叫相应号码后，音频通过广播寻呼网关、SIP扬声器或现有公共广播系统播放。

每个广播组都需要明确使用权限、播报前提示音、忙线处理和结束方式。全厂广播号码不宜开放给所有普通分机。当一个区域已经在播放内容时，应确定第二个请求是被拒绝、进入队列，还是按照更高优先级中断当前广播。

报警事件触发预录消息

报警控制器或第三方业务系统可以通过受支持的接口向融合通信平台发送事件。平台根据既定规则选择目标区域，播放预录消息，或联动声光报警器和防爆号角。

现场通话或报警事件 → 核对来源与权限 → 操作人员确认或执行平台规则 → 选择通知区域 → 播放实时或预录音频 → 结束并恢复正常状态

自动联动流程应记录触发来源、接口、消息存储位置、目标区域、优先级和复位条件。通话平台上的高优先级设置，不代表公共广播功放一定能够自动让出音频通道。广播寻呼网关、广播控制器和功放也要支持对应的优先或静音控制。

如果广播系统需要承担火灾报警或其他生命安全功能，应按照适用的项目要求和法规对整套系统进行专项评估。防爆电话与广播联动不能替代经过设计、审查和验证的消防应急广播或语音报警系统。

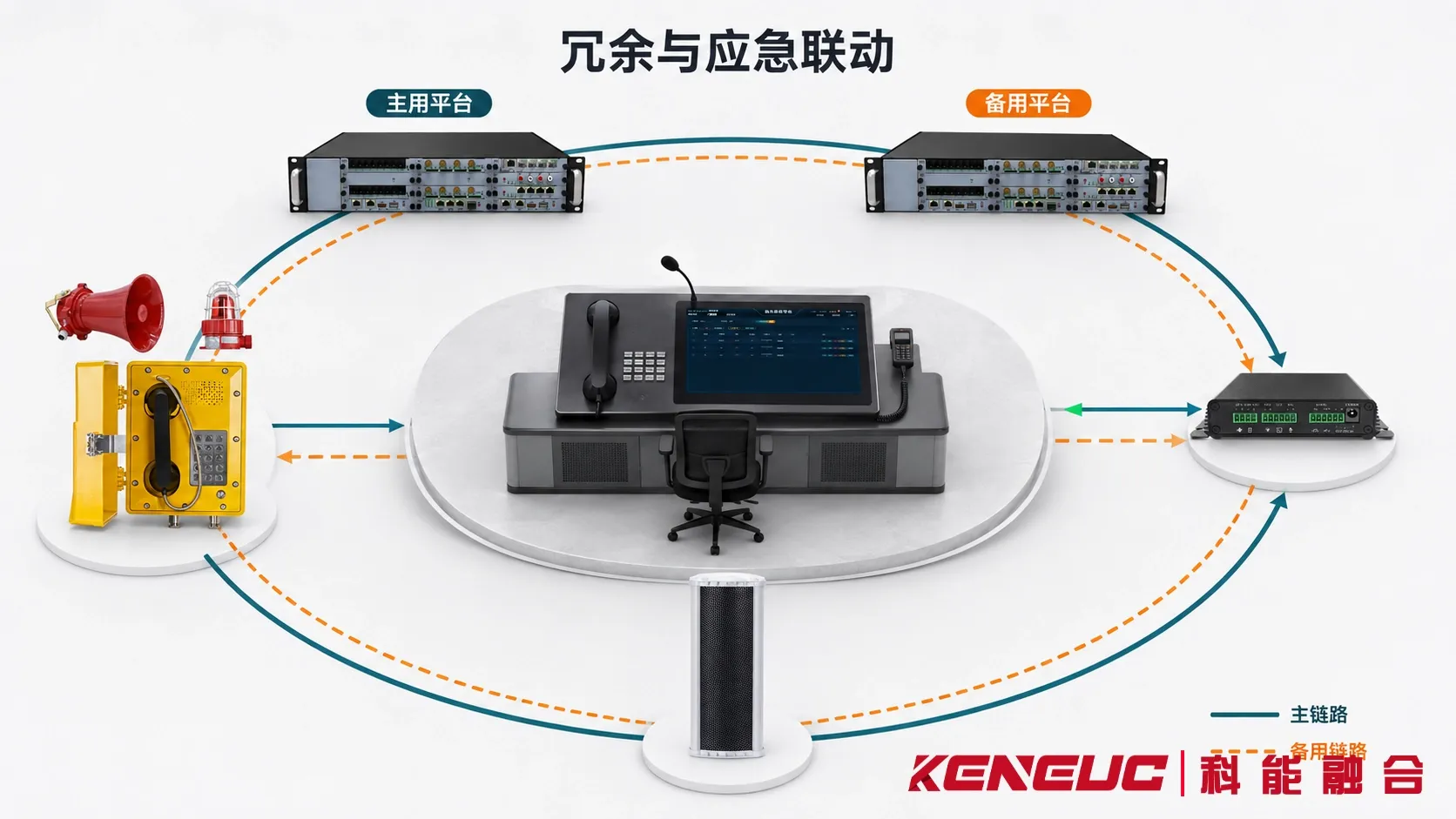

5. 设计冗余保障

冗余设计应从可能导致通信中断的设备和链路入手。每个故障点都要明确三个结果：哪些电话会受影响、哪些通信必须继续可用、系统恢复是否需要人工操作。

SIP终端显示在线，并不能证明语音通道一定正常。SIP通常负责注册、呼叫建立和释放，实际语音由RTP传输。因此，终端可能保持注册状态，但通话仍出现无声、单向语音、延迟或断续。

语音设备可根据网络规划部署在独立VLAN中，并在完整链路上配置访问控制和QoS策略。测试应尽量接近生产网络的实际负载，特别是经过共享上联或广域网络的通话，需要检查延迟、抖动、丢包和路由稳定性。

双服务器、备用注册、冗余网络路径和离线消息播放并非所有设备的默认能力。最终方案应根据所选硬件、软件版本和授权配置逐项确认，并将实际支持的功能写入验收文件。

6. 完成系统验收

一次成功的通话，只能说明当时的一条路径可用。正式验收需要按照实际工作流程，从现场发起呼叫，一直测试到调度接听、区域广播、故障处理和服务恢复。

1. 核对终端资料。确认每台电话的分机号码、设备名称、安装位置，以及对应的交换机端口或网关通道。
2. 测试双向通话。分别测试现场呼叫调度台、调度台回拨现场及值班室电话之间的通话。
3. 检查位置显示。调度界面显示的位置应与现场标签、设备台账及竣工图一致。
4. 评估噪声环境下的语音质量。在附近设备正常运行时，检查接听音量、语音清晰度、延迟和单向语音。
5. 验证广播区域。测试单一区域、广播组及全区广播，确认音频不会进入未选择的区域。
6. 测试忙线和优先级。确认广播区被占用或收到更高优先级请求时，系统按照既定规则处理。
7. 中断网络和电源。记录停止的服务、继续可用的服务，以及终端是否能够自动恢复。
8. 检查日志和录音。核对通话记录、录音文件及报警时间戳，确认各系统使用一致的时间源。

验收完成后，应统一保存终端账号、号码规划、网关端口表、网络地址、广播组、呼叫路由、软件版本和故障恢复流程。这些资料是后期扩容和故障排查的基础，不能只保留在调试人员的临时记录中。
