环路中继网关详解：工作原理、应用场景与主流产品选购指南_2025最新版

1. 基本概念

环路中继（Loop Trunk）通常指采用环路启动信令（Loop-Start Signaling）的中继线路。在传统电话网络中，用户摘机（off-hook）会闭合回路，交换机检测到环路电流变化即认为有呼叫请求，这种方式称为环路启动。环路中继多用于模拟电话线路（如POTS线路），是用户终端到交换机的一种简单信令方式。相比之下，接地中继（Ground-Start Trunk）采用接地检测信令，需要双方交换接地信号后再闭合回路，避免了两台设备同时摘机可能导致的冲突（glare）。接地中继一般用于交换机之间或PBX中继连接，可靠性更高。

环路中继网关（Loop Trunk Gateway）是一种将环路中继线路集成到IP语音网络中的设备或模块。它通常具有若干模拟中继端口（FXO口），用于连接传统电话线路（环路中继），并通过IP网络与VoIP系统对接。简单来说，环路中继网关充当了模拟电话网络和IP电话网络之间的桥梁：它的一侧通过模拟中继线接入PSTN或PBX，另一侧通过以太网接入IP PBX、软交换或互联网电话服务。环路中继网关能够识别环路启动信令，将模拟语音转换为数字语音，并处理呼叫的建立和释放。
与数字中继网关（如支持PRI/SS7的网关）相比，环路中继网关使用的是模拟中继接口，每条中继线对应一对物理线路（二线制），信令和语音都在这对线上传输。因此，环路中继网关的端口密度通常较低（常见4口、8口等），适合需要接入少量模拟中继线的场景。而数字中继网关通过高速链路（如E1/T1）可同时承载数十条话路，适合大规模中继连接。
总的来说，环路中继网关让传统模拟中继线路能够融入VoIP网络，实现模拟电话与IP电话的互通。它保留了原有模拟线路的使用方式（如拨号习惯），同时借助IP网络传输语音，常用于企业电话系统改造、呼叫中心扩容等场景，以保护现有投资并逐步向IP通信过渡。

2. 工作原理

环路中继网关的工作原理可以从硬件和软件两个层面来理解：

• 硬件组成：典型的环路中继网关包含模拟中继接口板（FXO接口）、数字信号处理器（DSP）、语音编解码器以及网络接口等。FXO接口直接连接模拟电话线路（环路中继），检测摘挂机、拨号音、忙音等模拟信令；DSP和编解码器负责将模拟音频转换为数字语音流（如采用G.711、G.729等编码）；网络接口（以太网）则用于将数字化的语音通过IP协议发送到VoIP网络。一些网关设备可能采用通用CPU结合专用语音处理芯片，以实现高密度的语音通道处理。
• 软件架构：环路中继网关通常运行嵌入式实时操作系统或固件，其中包含信令处理模块和媒体处理模块。信令处理模块监测FXO端口的状态变化（如环路电流变化表示摘机），解析模拟线路上的拨号脉冲或双音多频（DTMF）信号，并将这些事件转换为VoIP协议消息（如SIP的INVITE、BYE等）发送给上层呼叫控制设备（如软交换或IP PBX）。媒体处理模块则负责语音编解码、回波消除、静音抑制等功能，以保证语音质量和传输效率。此外，环路中继网关需要支持相应的VoIP控制协议，如SIP、H.323或MGCP/Megaco，以便与IP网络侧的呼叫服务器通信。

一个典型的呼叫流程如下：当环路中继上的电话摘机时，网关检测到环路闭合，向上层发送呼叫请求；得到路由指令后，网关将模拟语音采样并压缩为IP包，通过SIP等协议发送到对端；对端接听后，语音包经网关解码还原为模拟信号传给对方电话，从而完成通话连接。通话结束时，网关检测到挂机（环路断开），释放相关资源并通知IP侧结束会话。
环路中继网关还具备一些增强功能，例如呼叫信令转换（将环路中继的模拟信令转换为数字信令）、来电显示传递（如果线路支持，将模拟来电显示转换为SIP头信息）、语音活动检测和舒适噪音生成（提高网络传输效率和通话舒适度）等。这些功能由软硬件协同实现，确保模拟与IP网络之间的通信顺畅可靠。

3. 应用场景

环路中继网关广泛应用于需要将传统模拟中继线路接入IP通信系统的场合。以下是几个主要应用场景：

• 企业PBX改造：许多企业过去使用PBX通过模拟中继线连接PSTN。在向IP PBX或云电话系统迁移时，可通过环路中继网关暂时保留原有模拟中继线路，实现新旧系统并存。例如，企业部署IP PBX后，利用环路中继网关连接若干模拟中继线，使内部IP电话仍可拨打和接听PSTN电话，同时逐步减少模拟线路数量。这样既保护了企业对现有通信线路的投资，又引入了VoIP的灵活性和成本优势。
• 呼叫中心扩容：呼叫中心常需要大量中继线路来接入呼入电话。在扩容时，若暂时无法增加数字中继（如PRI）或希望混合使用多种线路，可采用环路中继网关增加模拟中继端口。例如，一个呼叫中心已有E1数字中继，可再通过环路中继网关接入几条模拟中继线作为备用或补充，用于特定号码接入或分时段话务高峰。环路中继网关部署灵活，可按需增减端口，帮助呼叫中心以较低成本扩展线路容量。
• 模拟线路接入：某些行业或场所仍依赖模拟电话线路，例如酒店、医院、校园等场所可能存在大量模拟分机或传真机。通过环路中继网关，这些模拟终端可以连接到IP PBX或软交换系统，实现统一管理。例如，酒店可使用高密度模拟网关（含FXS接口）连接客房电话，同时通过环路中继网关连接运营商模拟中继线，实现酒店内部电话与外部电话的通信。这种方案避免了大规模布线改造，保护了现有模拟设备的投资。
• 应急通信与备份：在一些关键通信系统中，环路中继网关可用作数字线路的备份。例如，当企业的SIP中继或PRI数字中继发生故障时，环路中继网关连接的模拟线路可以作为应急通信手段，确保基本的语音通信不中断。这种“双线路”冗余方案在政府、公共事业等对可靠性要求高的部门中比较常见。
• 农村及偏远地区通信：在某些农村或通信基础设施薄弱的地区，运营商可能仅提供模拟电话线路（POTS）服务。通过环路中继网关，这些地区的用户也能接入VoIP网络。例如，运营商可以在当地安装一个环路中继网关，连接若干条POTS线，并通过宽带将语音转送到中心机房的软交换，从而以较低成本为偏远用户提供IP电话服务。

总之，环路中继网关为传统模拟中继提供了一个平滑过渡到IP通信的途径。在需要兼容模拟和数字系统的场景下，它能够发挥重要作用，既满足了当前业务需求，又为未来全IP通信打下基础。

4. 相关技术与标准

环路中继网关涉及模拟电话信令、语音编码以及VoIP协议等多方面的技术和标准：

• 模拟中继信令：环路中继采用环路启动（Loop-Start）信令机制，即通过线路直流环路的通断来表示摘挂机状态。当电话摘机时，环路电流形成，网关检测到电流变化即认为有呼叫请求；挂机时电流中断，表示呼叫结束。这种信令简单直接，被广泛用于用户线和小型PBX中继。与环路启动对应的还有接地启动（Ground-Start）信令，常见于交换机间中继，需要双方交换接地信号以避免冲突。环路中继网关通常支持这两种模拟中继信令模式，可根据连接设备类型进行配置。
• 语音编码（Codec）：为了在IP网络上高效传输语音，环路中继网关必须将模拟语音数字化并压缩编码。常用的语音编码标准包括：< >G.711：未压缩的PCM编码，音质好（64kbps），延迟低，是VoIP中最常用的 codec 之一。G.729：高效压缩编码，码率8kbps，语音质量良好，占用带宽小，适合带宽受限的场景。G.723.1：极低码率编码（5.3/6.3kbps），常用于早期VoIP网关，但音质相对一般。iLBC：互联网低比特率编码，专为丢包和抖动环境设计，码率13kbps，适合无线网络VoIP。AMR（自适应多速率）：主要用于移动语音编码，有窄带和宽带版本，某些网关支持以兼容移动网络语音。VoIP控制协议：环路中继网关需要与IP网络侧的呼叫控制设备通信，因此支持主流的VoIP协议：
  • SIP（会话初始协议）：由IETF制定的多媒体通信协议，用于创建、修改和释放会话。作为基于文本的应用层控制协议，SIP具有灵活性高、易于实现和扩展等优点，是IP语音会话控制协议的代表，能够支持多种多媒体服务。环路中继网关通常作为SIP用户代理（UA）或网关设备，通过SIP与IP PBX或软交换交互呼叫信令。
  • H.323：由ITU-T制定的一套在分组网络上提供多媒体通信的协议族，包括呼叫信令（H.225.0）、媒体控制（H.245）等。H.323曾广泛用于VoIP和视频会议系统，环路中继网关可作为H.323终端或网关，与H.323网络对接。
  • MGCP/Megaco（媒体网关控制协议）：MGCP由IETF提出，Megaco（H.248）由ITU-T和IETF联合制定，两者功能类似。它们采用主从模式，由媒体网关控制器（如软交换）控制媒体网关的动作。环路中继网关如果工作在MGCP/Megaco模式下，自身不处理呼叫路由决策，而是接受控制器指令来执行摘机、拨号、放音等操作。
  • SIGTRAN：用于在IP网上传输传统电信信令（如SS7）的协议栈。环路中继网关本身处理的是模拟信令，不直接使用SIGTRAN；但在大型网络中，若网关连接的是支持随路信令的数字中继，则可能需要通过SIGTRAN与软交换交互。因此，部分高端网关也提供SIGTRAN支持，以实现SS7与IP信令的转换。
• 其他相关标准：除了上述核心技术，环路中继网关还涉及一些配套标准和协议，例如：
• RTP/RTCP：实时传输协议（RTP）用于承载语音数据报，RTCP用于监控传输质量和带宽控制。环路中继网关会为每个通话建立RTP流，并通过RTCP报告抖动、丢包等信息，以协助QoS保障。
• QoS与带宽管理：为保证语音质量，网关通常支持802.1p/Q VLAN优先级、DiffServ等机制，将语音包标记为高优先级传输。此外，网关可能内置流量整形、拥塞避免算法，防止突发流量影响语音。
• 安全与加密：随着VoIP安全需求提高，环路中继网关也逐步支持TLS（用于SIP信令加密）和SRTP（用于语音媒体流加密），以防止窃听和篡改。一些产品还提供IP访问控制列表、SIP信令认证等安全功能，保护网关不被未授权访问。
• 管理与监控：网关通常支持SNMP协议以被网络管理系统监控，支持Syslog日志输出和远程管理（通过Web界面或CLI）。部分厂商提供集中管理平台，可对多个网关设备进行配置下发、固件升级和状态监测。

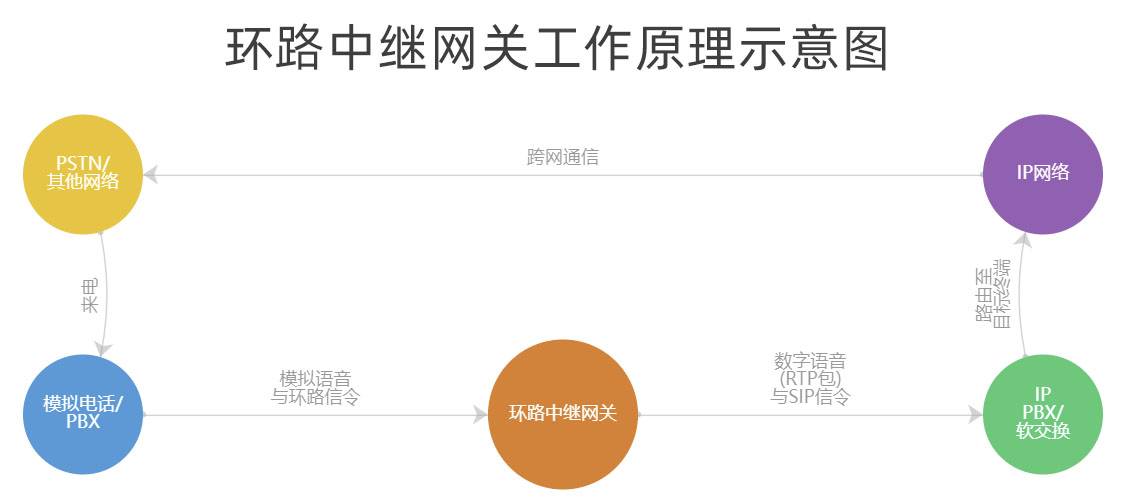

下图清晰地展示了环路中继网关在不同网络之间的关键作用，它作为桥梁，实现了从传统模拟电话网络到现代IP网络的信令与媒体转换。
总的来说，环路中继网关融合了模拟通信和数字通信的技术标准，既遵循PSTN模拟信令规范，又兼容IP网络的通信协议。通过遵循这些技术标准，不同厂商的设备之间才能实现互联互通，保障语音通信的质量和可靠性。

5. 主流产品与厂商

市场上提供环路中继网关（模拟中继网关）的厂商众多，既包括国际知名的通信设备公司，也包括专注于VoIP领域的厂商。以下列出一些主流产品及其特点：

• Cisco（思科）：作为网络通信领域的领导厂商，Cisco提供系列化的语音网关产品。例如，Cisco VG系列模拟语音网关（如VG224、VG310、VG450等）支持FXS和FXO接口，可用于连接模拟电话和中继线。Cisco的网关通常与Cisco Unified Communications Manager（CUCM）紧密集成，提供强大的呼叫控制和管理功能。其特点是稳定性高、可靠性强，适合企业级部署。
• Patton（巴顿）：Patton是知名的通信接入设备厂商，其SmartNode系列媒体网关在中小型运营商和企业中应用广泛。Patton SmartNode 10100系列是一款电信级媒体网关，可提供4到8个T1/E1数字中继端口或高密度模拟端口，实现TDM网络与IP网络的融合。该系列网关支持多种信令（包括CAS随路信令、PRI和SS7）以及VoIP协议，具备高可靠性设计（如双电源冗余），非常适合需要混合接入模拟和数字线路的场景。
• TelcoBridges（TelcoBridges）：加拿大TelcoBridges公司专注于媒体网关和信令网关解决方案，其3200系列网关提供从16到64路T1/E1的高密度语音处理能力。TelcoBridges的设备常被运营商用于核心网的TDM向IP过渡，支持SIP、H.323以及SIGTRAN协议，可将传统SS7信令转换为IP信令。其产品以高性能和高稳定性著称，在全球多个运营商网络中部署。
• Bekiot（贝克）：Bekiot是开源通信领域的重要厂商，提供板卡和网关设备。其NetBorder系列是高密度SS7到VoIP媒体网关，可无缝连接下一代VoIP网络与传统SS7电话网。Bekiot网关通常运行其专有的Asterisk-based操作系统，具备灵活的配置和丰富的接口模块（支持FXO、FXS、T1/E1等）。Bekiot的产品性价比高，深受中小企业和呼叫中心青睐。

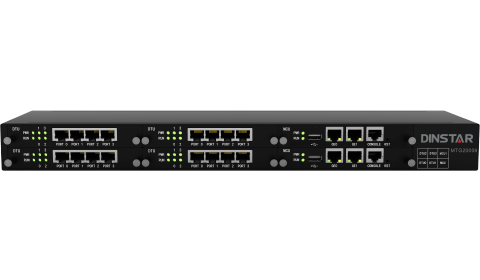

• Dinstar（鼎信通达）：Dinstar是一家中国的VoIP设备厂商，产品涵盖模拟网关、数字网关、IP PBX和会话边界控制器等。Dinstar的MTG系列数字中继网关（如MTG200、MTG1000、MTG3000等）支持1到多个E1/T1端口，可将ISDN PRI、SS7等数字中继转换为SIP/IP中继。其特点是功能齐全且价格相对亲民，支持主流协议和丰富的语音编解码，在国内外中小企业和运营商市场占有一定份额。
• KeneUC（科能）：KeneUC是VoIP和统一通信领域的领先厂商，其媒体网关产品线覆盖企业级到运营商级。例如，KeneUC的MediaPack系列媒体网关可提供高密度的模拟和数字接口，用于连接PBX和IP网络。KeneUC设备以高质量语音和强大的互通性闻名，支持各种编解码和协议，常用于需要与多种现有电话系统集成的大型企业和呼叫中心。
• 其他厂商：此外，市场上还有许多其他提供环路中继网关的厂商，例如华为（Huawei）（其UAM系列语音网关支持模拟和数字中继，广泛应用于运营商和企业）、Avaya（通过其G系列网关为自身IP Office等系统提供模拟接入）、Yeastar（云星）（中小企业IP PBX及模拟网关，如TA系列模拟网关，提供FXO/FXS接口）等。这些厂商的产品各有侧重，但总体目标都是实现模拟电话网络与IP网络的连接。

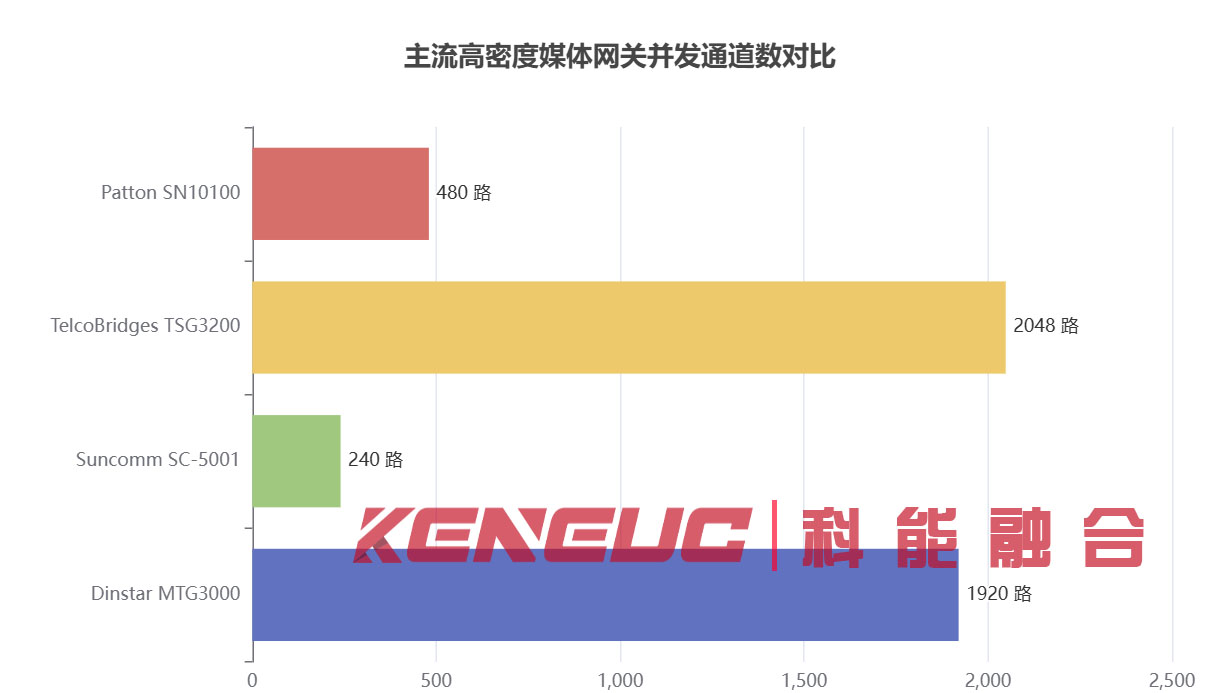

下图对比了部分主流厂商高密度媒体网关的最大并发通道数，直观反映了不同产品在处理能力上的差异。
选择环路中继网关产品时，需要考虑端口数量和类型（FXO/FXS数量、是否支持E1/T1等）、支持的协议和编解码、并发呼叫容量、可靠性（冗余电源、掉电逃生等）以及厂商的技术支持和服务等因素。不同厂商的产品在功能和性能上各有特色，用户应根据自身需求（如企业规模、现有系统、未来扩展等）进行评估和选择。

6. 性能指标与测试方法

评估环路中继网关的性能和可靠性，需要关注一系列技术指标，并通过专业的测试方法加以验证：

• 并发呼叫数：指网关能够同时处理的通话数量，通常以并发通道数表示。并发呼叫数取决于网关硬件处理能力（CPU/DSP性能）和软件优化。例如，某网关标称支持128路并发呼叫，意味着它在满负荷时可同时进行128路通话而不出现明显性能下降。在测试中，可使用呼叫产生器模拟大量同时呼叫，逐步增加数量直至网关资源耗尽，以确定其实际并发容量和瓶颈。
• 语音质量：语音质量是网关最重要的指标之一，通常用平均意见分（MOS）来量化用户主观满意度。MOS分值范围1～5，越高表示音质越好。影响语音质量的因素包括编解码器类型、网络延迟抖动、回波以及网关的语音处理算法等。测试时，可使用语音质量评估工具（如P.862 PERCEPTUAL EVALUATION OF SPEECH QUALITY, PESQ）对网关处理后的语音进行客观评分。优秀的环路中继网关应在各种编解码下都能提供MOS≥4.0的清晰语音，并具备回波消除（通常支持64ms或128ms回波尾长）、舒适噪音生成等功能来提升音质。
• 延迟与抖动：语音从模拟端到IP端的端到端延迟应尽可能低。一般要求单向传输延迟在150ms以内以保证通话流畅。延迟包括模数转换、编码、封包、网络传输、解码和数模转换等各环节的总和。环路中继网关自身的处理延迟通常很小（几毫秒量级），但如果启用了复杂算法（如长时回波消除、语音识别等）可能略有增加。抖动是指语音包到达时间的波动，网关需内置抖动缓冲机制平滑抖动，防止语音断续。测试时，可在网络中引入人为抖动，验证网关输出语音是否保持连续稳定。
• 可靠性与稳定性：作为通信关键设备，环路中继网关必须具备高可靠性。这包括硬件可靠性（无故障运行时间MTBF）和软件稳定性（长时间高负荷运行不崩溃）。测试方法通常是进行压力测试和稳定性测试：让网关长时间满负荷运行（例如连续数日保持所有通道处于通话状态），观察其CPU/内存占用、是否出现丢包或通话中断等现象。同时还应测试网关在异常情况下的表现，如网络瞬断、掉电重启、大量呼叫突发等，验证其是否能快速恢复服务、保持呼叫不中断或优雅降级。
• 信令处理能力：环路中继网关需要处理模拟信令和IP信令的转换，因此信令处理性能也很重要。指标包括每秒能够处理的呼叫建立数（CPS）、信令消息的延迟和正确率等。例如，某些网关每秒可处理数十甚至上百次呼叫建立。测试时，可使用信令测试仪模拟大量SIP或SS7消息，检查网关响应是否及时，有无消息丢失或处理错误。对于模拟侧，可检查摘机到拨号音时延、拨号脉冲识别准确率、忙音检测等是否符合规范。
• 安全性：在安全方面，需测试网关抵御常见攻击和未授权访问的能力。例如，验证其是否支持SIP信令的认证和加密（TLS/SRTP）、是否有防护拒绝服务（DoS）攻击的机制、是否能阻止非法设备注册等。此外，可检查管理接口的安全（如HTTPS登录、SSH访问控制）以及设备是否有内置防火墙或ACL功能。安全测试可以通过模拟攻击（如发送恶意SIP消息、洪水攻击等）来评估网关的防护效果。
• 管理与维护：虽然不是直接的性能指标，但网关的可管理性和可维护性也很重要。包括是否支持远程管理和监控（SNMP、Syslog）、配置备份与恢复、固件升级方式等。在测试中，可以验证这些管理功能是否正常，例如通过SNMP获取网关状态信息是否准确，通过Web界面或CLI配置是否生效，固件升级过程是否稳定可靠等。

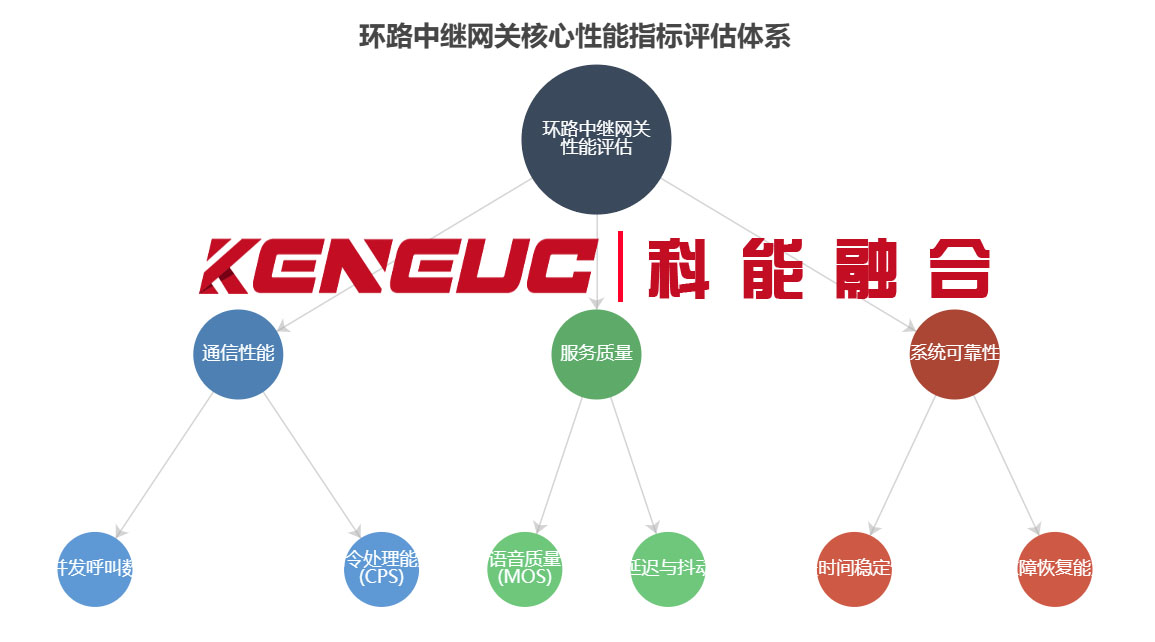

下图展示了评估环路中继网关性能时需要重点关注的核心指标体系。
综合以上指标，对环路中继网关进行全面测试，有助于确保其在实际部署中能够满足业务需求。在实际测试中，常使用专业的VoIP测试仪表（如思博伦Spirent、Ixia等）或开源工具（如SIPp、Asterisk配合测试脚本等）来模拟负载和评估性能。通过科学的测试方法，可以量化网关的各项性能，并发现潜在问题，为优化配置和选型提供依据。

7. 发展趋势

随着通信技术的演进，环路中继网关也在不断发展以适应新的需求和环境。未来的发展趋势主要包括以下几个方面：

• 向全IP和云化演进：传统模拟中继正在逐步被IP中继取代，环路中继网关作为过渡产品，其功能将越来越多地被基于云的解决方案所替代。许多企业开始采用纯SIP中继或云PBX，减少对模拟线路的依赖。因此，厂商在设计新产品时更加强调IP兼容性和云集成能力。例如，新一代网关支持直接注册到云端软交换或统一通信平台，实现远程配置和集中管理，方便企业向云通信迁移。
• 更高集成度与智能化：未来的网关设备将趋向更高的集成度，将多种功能融合在单一平台上。除了基本的语音中继功能，网关可能集成会话边界控制（SBC）、防火墙、加密等安全功能，以及语音识别、智能IVR等增值服务。通过内置AI算法，网关可以实现更高级的应用，如实时语音分析、自动故障诊断等。这将使网关从单纯的“转换桥梁”升级为智能通信节点，为用户提供更丰富的服务。
• 支持5G和新网络：随着5G移动通信的普及，未来的通信网络将更加IP化和无线化。环路中继网关需要适应新的网络环境，例如支持通过5G网络传输语音（VoNR）或者与5G核心网对接。一些厂商已经在研发支持5G NSA/SA接入的网关设备，以满足偏远地区或特定行业通过5G回传语音的需求。此外，网关也将支持IPv6等新网络协议，确保在下一代网络中无缝运行。
• 绿色节能与可靠性：在全球倡导节能减排的背景下，通信设备的能效也成为重要考量。未来的环路中继网关将采用低功耗硬件架构和智能电源管理，在空闲时降低能耗。同时，为了保障关键通信不中断，高可靠性设计将继续加强，例如冗余架构（双机热备）、更快速的故障切换机制等。在一些极端环境应用中，网关还将提高环境适应性（如宽温、防尘等），以适应户外或工业场景的需求。
• 模拟线路的逐步退网：需要指出的是，随着电信运营商加速关闭PSTN模拟网络（许多国家计划在未来几年内关停铜线电话业务），环路中继网关的市场需求将逐渐减少。长期来看，纯数字和IP通信将成为主流。因此，环路中继网关的发展也将与运营商退网策略相协调，提供“平滑过渡”方案，例如支持模拟转SIP的云服务，帮助用户在模拟线路关停时无缝切换到IP中继。

总的来说，环路中继网关作为传统与现代通信的桥梁，将在未来一段时间内继续发挥作用，但会不断融入新技术以延长生命周期。其发展趋势可以概括为：更加IP化、智能化、融合化，同时兼顾过渡时期的可靠性和兼容性需求。最终，随着全IP通信时代的到来，这些网关设备也将完成历史使命，让位于完全基于IP的通信解决方案。
