公安集群通信系统调研报告

1. 1. 公安集群通信系统的定义与作用

公安集群通信系统是一种用于公共安全领域的专用移动通信系统，其核心特点是利用多信道共享和动态分配技术，实现大量用户高效、即时的语音通信和指挥调度。与普通公众移动通信不同，集群通信面向公安、消防、急救等专业部门，强调“一键呼叫、群组对讲”的调度功能，可在紧急情况下实现一呼百应的指挥调度通信。这种通信方式具有接续快、组呼范围广、调度灵活等优点，是公网通信无法替代的。公安集群通信系统作为公安机关的重要基础设施，在日常警务、重大活动安保、反恐维稳和应急处突等方面发挥着关键作用。例如，在2008年北京奥运会安保中，公安机关部署了数字集群网络，为50万用户提供了统一的指挥通信平台，在赛事期间发挥了重要作用。
公安集群通信系统的作用可以概括为：保障警务实时指挥调度。具体而言，它为一线警力提供了可靠的语音通信手段，实现跨部门、跨地域的即时联络，提升协同作战能力；在突发事件和灾害现场，集群系统能够快速组呼相关人员，下达指令和获取现场信息，确保指挥链条畅通。同时，系统通常支持短信、定位等数据业务，便于指挥中心掌握警力位置和发送文字指令，提高应急处置效率。可以说，公安集群通信系统是公安信息化的重要组成部分，被誉为“公安机关的神经网络”，在维护社会安全中具有不可替代的作用。

2. 2. 系统架构与关键技术

公安集群通信系统通常由网络基础设施和终端设备两大部分组成，采用集中控制的集群架构。典型架构包括：核心网（交换控制中心）、基站子系统、调度台以及移动终端等。核心网负责用户管理、呼叫交换和系统控制，通常由交换机（MSC）、数据库（用于存储用户信息和组信息）以及各种网关（如与PSTN电话网互联的网关）组成。基站子系统由多个无线基站组成，负责在一定区域内提供无线覆盖，与移动终端进行通信。调度台是指挥中心的操作终端，调度员通过调度台发起组呼、监控通信状态并下达指令。移动终端包括手持对讲机、车载台等，供一线警员使用。系统还包括网管中心，用于设备监控、参数配置和故障管理等。
集群通信系统的关键技术主要体现在无线接入和系统控制两个方面：

• 多址接入技术：早期模拟集群多采用频分多址（FDMA），而现代数字集群普遍采用时分多址（TDMA）或码分多址（CDMA）技术。例如，欧洲的TETRA标准和中国的PDT标准都采用TDMA方式，将12.5kHz信道划分为2个时隙，每个时隙承载一路语音或数据。TDMA提高了频谱利用率，使得每个信道可同时服务多个用户。相比之下，美国的P25标准则提供FDMA和TDMA两种模式供选择。多址技术的选择影响系统容量和终端复杂度。
• 信令与交换技术：集群系统的核心是高效的信令控制机制，用于在用户发起呼叫时快速分配信道并建立通信。集群信令系统通常包括专用控制信道，负责传输呼叫请求、信道指配等信令消息，以实现用户的快速接续。例如，传统模拟集群MPT-1327就是一种广泛使用的集群信令标准。数字集群系统则采用更复杂的信令协议，支持组呼、优先级、漫游等功能。交换技术方面，现代集群核心网多基于IP分组交换，将语音和数据通过IP网络传输，提高了系统的灵活性和扩容能力。许多系统还支持与PSTN电话网、公众移动网的互联，通过网关实现集群用户与普通电话用户之间的通信。
• 网络管理与安全机制：公安集群系统需要严格的网络管理和安全保障。网络管理系统负责配置管理、性能监测、故障告警等，确保全网设备正常运行。安全机制方面，集群通信强调加密和认证：数字集群系统普遍支持端到端的语音加密和数据加密，防止窃听和非法接入。例如，中国PDT标准采用了国产商用密码算法进行加密，以满足公安通信的保密要求。系统还对用户和设备进行鉴权认证，确保只有授权终端才能入网。此外，集群系统通常具备优先级和强插功能，在紧急情况下高优先级呼叫可以中断低优先级通话，保障关键指令的下达。这些安全与管理机制共同保证了公安集群通信的可靠性和保密性。

3. 3. 与其他通信系统的区别与融合

• 公安集群通信 vs. 公众移动通信：集群通信专网与公网（如4G/5G蜂窝网络）在设计目标和应用上有明显区别。首先，集群专网是为特定部门（公安等）专属使用的，强调可靠性和即时性，而公网面向大众，以容量和覆盖为主要目标。集群系统支持一键通（PTT）群组呼叫，接续时间通常在0.3秒以内，能够实现一按即通的调度通信，而公众手机呼叫需要拨号且接续时间较长，不适合应急指挥。其次，集群专网在极端情况下（如自然灾害导致公网拥塞）仍可保持通信，因为其网络独立且优先级高；而公网在大流量冲击下可能瘫痪（例如“9·11”事件中纽约公网因话务过载几乎瘫痪，而警用集群系统虽也过载但仍坚持运行）。此外，集群专网一般使用专门频段（如公安350MHz频段），具有更好的覆盖和抗干扰性能，而公网频段高、覆盖半径小，室内覆盖需要更多基站。总体而言，集群通信调度功能强、响应速度快、保密性高，适合公安等专业部门的指挥调度需求；公众移动通信则容量大、业务丰富，但在指挥调度的专业性和可靠性上不及集群专网。
• 公安集群通信 vs. 常规对讲系统：常规对讲（如模拟对讲机直通模式）是一种简单的一对一或一对多通信方式，每台对讲机占用一个固定频率，不具备集中调度功能。而集群通信通过中心控制，实现了多信道共享和动态分配，大幅提高了信道利用率和用户容量。常规对讲在群组通信时需要所有成员守听同一频率，调度灵活性差，且通信范围受单台中继覆盖限制；集群系统则可以根据需要自动分配信道，支持跨区域漫游和不同群组同时通信，调度员也可以介入指挥。此外，集群系统通常具备更强的网络管理和安全功能（如鉴权、加密），而常规对讲大多是开放的，安全性不足。因此，公安部门早期使用的模拟常规/集群系统正逐步被数字集群系统取代，以获得更好的性能和功能。
• 公安集群通信与其他专网的融合：随着通信技术的发展，公安集群通信正与其他通信系统走向融合，以实现多网协同。一方面，窄带集群（如PDT）与宽带无线通信（如公安无线宽带专网、4G/5G）的融合成为趋势。公安业务中，语音调度仍主要依赖窄带集群系统，但视频回传、大数据查询等需要宽带支持。为此，不少地区建设了宽窄带融合的通信平台，将PDT集群与警用LTE宽带系统集成，统一调度。例如，某融合通信平台可以同时接入PDT窄带集群、B-TrunC宽带集群和公网POC集群，实现不同网络间语音、视频、数据的互联互通。通过融合平台，不同网络的终端用户可以互相通信，调度员在同一界面上指挥，从而发挥各网络优势：窄带集群保证语音可靠，宽带网络提供高速数据。另一方面，公安集群系统也在探索与公众移动通信的融合，即“公专融合”。在日常情况下，民警可以使用警务通手机通过运营商4G/5G网络进行数据和视频传输，而在需要语音调度时无缝切换到集群专网，或者通过公网的集群对讲应用（PoC）实现类似PTT功能。这种公专结合的模式可以扩大通信覆盖并降低建设成本，但需解决安全隔离和优先级保障等问题。此外，公安集群通信还在与卫星通信、有线通信等结合，形成全方位的应急通信体系。例如，在重大灾害导致地面网络中断时，可通过卫星链路将现场集群通信接入指挥中心，实现异地调度。总之，公安集群通信正从单一网络走向融合通信，通过多系统协同，提升整体通信保障能力。

4. 4. 国内外主流标准对比（PDT、TETRA、DMR）

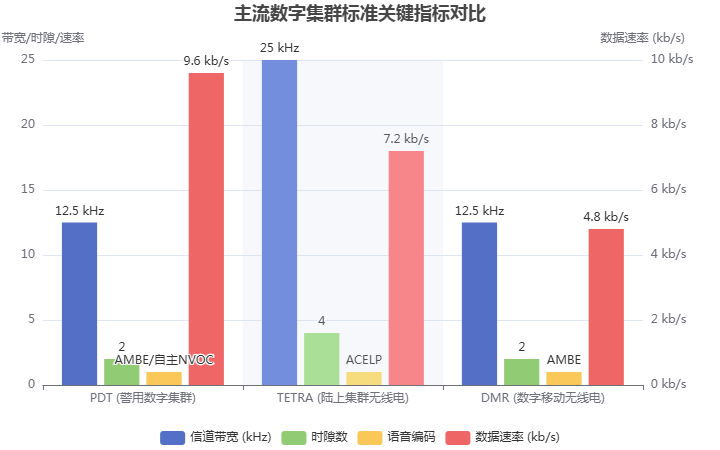

当前全球公安及专业无线通信领域主要有三大数字集群标准：中国的PDT、欧洲的TETRA，以及欧洲提出的DMR。它们在技术特点、应用领域和性能上各有侧重。下图直观对比了这三大标准的关键技术指标：

• PDT（Police Digital Trunking，警用数字集群）：PDT是中国具有自主知识产权的数字集群标准，由公安部牵头于2010年代制定，旨在满足国内公安等部门的通信需求。PDT采用12.5kHz信道、TDMA双时隙技术（4FSK调制），数据速率约9.6kb/s。其技术特点包括：支持大区制广覆盖，一个基站覆盖范围大，可减少基站数量；采用国产加密算法确保安全保密；支持与原有模拟集群（MPT-1327）的平滑过渡和互联互通；具备丰富的语音和数据业务功能，如组呼、单呼、短数据、定位等。PDT标准遵循高性价比、安全保密、大区制、可扩展、向后兼容五大原则，有效解决了多种应急通信网的融合问题。目前PDT主要应用于中国公安系统，全国31个省级公安机关已基本建成PDT数字集群网络，实现部、省、市、县四级联网和自动漫游。除公安外，PDT也在消防、交通、应急等部门以及一些企业中推广使用。在国际上，PDT作为新兴标准开始在一些国家部署，例如非洲、东南亚的部分公共安全项目采用了PDT系统，提供了不同于TETRA/P25的新选择。
• TETRA（Terrestrial Trunked Radio，陆上集群无线电）：TETRA是由欧洲电信标准协会（ETSI）制定的开放数字集群标准，于1990年代推出，现已成为全球广泛应用的专业移动无线电标准之一。TETRA工作频段通常在400-800MHz，采用TDMA多址，每个25kHz信道划分为4个时隙，支持全速率语音或数据传输。其技术特点包括：频谱效率高（相对模拟系统容量提升数倍），功能丰富（支持组呼、紧急呼叫、短数据、状态消息、定位等），安全性能好（支持端到端加密和鉴权），以及开放性和互操作性强（不同厂商设备可互联互通）。TETRA最初面向欧洲各国公共安全和专业用户需求设计，后来推广到全球150多个国家。其典型应用包括：英国的Airwave全国警用集群网、欧洲多国警方和消防通信、地铁和机场的调度通信等。TETRA系统成熟可靠，在语音质量、网络覆盖和应急通信方面表现优异，是许多国家公共安全通信的首选技术之一。不过，TETRA也存在建网成本较高、频段受限等问题，随着宽带化趋势，一些地区开始探索TETRA与LTE的融合，但在未来相当长时期内TETRA仍将在专网领域发挥重要作用。
• DMR（Digital Mobile Radio，数字移动无线电）：DMR是由欧洲厂商发起制定的数字对讲机标准（ETSI标准），诞生于2005年前后，主要分为三个等级：Tier I（免许可小功率对讲）、Tier II（常规数字对讲）和Tier III（集群模式）。DMR采用12.5kHz信道、TDMA双时隙技术（4FSK调制），与PDT在物理层技术上类似。其技术特点是成本低、架构简单：DMR标准相对简单，设备开发门槛低，终端价格便宜，适合预算有限的用户平滑过渡从模拟到数字。DMR Tier III集群支持基本的组呼、优先级和漫游功能，但在网络规模和功能丰富性上不及TETRA/PDT。DMR主要应用于工商业和中小企业，如物业安保、酒店商场、交通运输等领域，用于替代传统模拟对讲机。在公共安全领域，DMR也有一些应用，特别是在资金有限的地区或作为TETRA/PDT的补充。例如，一些国家的地方警察或监狱系统采用DMR集群来实现内部通信；中国的一些行业用户（如铁路、油田）也部署了DMR网络。然而，由于DMR在语音质量、加密强度和大规模组网能力上相对不足，全球主流公安部门仍以TETRA或PDT这类更专业的标准为主。DMR的优势在于成本和兼容性，随着技术发展，新一代DMR标准也在增加数据业务和加密性能，以拓展其应用范围。

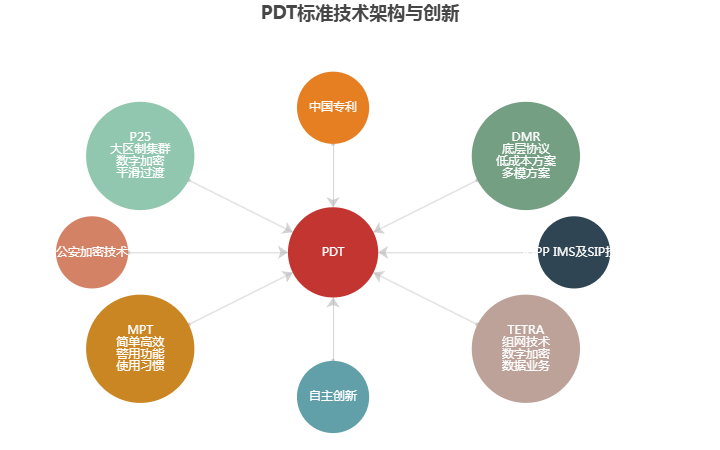

小结：PDT、TETRA、DMR均为开放的数字集群标准，但各自面向的市场有所不同。TETRA和PDT定位类似，均针对公共安全等关键任务通信，功能强大、安全可靠，其中TETRA国际应用广泛，PDT则在中国及部分海外市场快速发展。DMR则定位于中低端专业通信和商业应用，胜在成本低廉、易于部署。值得一提的是，PDT在制定时借鉴了TETRA、P25、DMR等标准的优点，同时针对中国国情进行了创新，例如大区制组网和国产加密等，体现了后发优势。下图清晰地展示了PDT标准在制定过程中对其他国际标准的借鉴与创新关系： 总体而言，不同标准各有优劣，公安部门会根据自身需求和预算选择合适的集群通信标准，有时在一个国家内部也会多种标准并存（例如中国除PDT外，早期部分城市公安曾使用TETRA，一些行业使用DMR）。

5. 5. 应用场景与典型案例

公安集群通信系统在多种场景下发挥着关键作用，以下列举主要应用场景并结合典型案例说明：

• 日常警务与治安管理：在日常巡逻、接处警和治安管理中，集群通信是一线民警与指挥中心联络的基本工具。通过集群对讲机，民警可以随时向指挥中心报告情况、请求支援，指挥中心也可对多个警员进行群组调度。例如，某省会城市公安局将原有模拟通信系统升级为数字集群系统后，显著提升了通信效率和服务质量，日常警情处置更加顺畅。集群系统支持单呼（一对一通话）和组呼（一对多群组通话），满足日常工作中不同沟通需求。同时，系统的录音和日志功能可对日常通信进行记录，方便事后查询和监督。在大型城市的网格化巡逻防控中，集群通信确保了各警区之间信息畅通，提高了治安管理的协同性。
• 重大活动安保：在大型会议、体育赛事、庆典活动等安保工作中，往往需要成千上万名警力协同作战，集群通信是实现扁平化指挥的关键手段。例如，2008年北京奥运会期间，北京市部署了覆盖全市的数字集群网络，整合公安、交通、消防等多部门，5万余名安保人员通过统一的集群平台通信。在奥运会开幕式等重大活动中，指挥中心通过集群系统实时下达指令，各岗位安保人员即时响应，确保了活动安全有序进行。又如，在G20杭州峰会、厦门金砖国家峰会、“一带一路”国际合作高峰论坛等安保任务中，PDT数字集群系统实现了公安部与各省公安不同厂商设备间的语音互通，为全国性大型活动提供了统一指挥调度的通信保障。这些案例表明，集群通信能够将分散在现场各处的警力紧密联结起来，实现全方位、可视化、多层级的指挥调度。
• 反恐维稳与突发事件处置：在反恐防暴、群体性事件处置等场景下，集群通信系统为快速集结警力、统一行动提供了可靠保障。一旦发生恐怖袭击或严重暴力事件，指挥中心可通过集群系统一键呼叫相关区域警力赶赴现场，并实时指挥围堵、布控。集群通信的强插和优先级功能确保在紧急情况下，重要指令能够打断其他通话及时下达。例如，近年来我国一些反恐演练和实战中，各地公安利用PDT集群实现了跨区域警力调度和信息共享，提高了应急处突能力。又如，在新疆等地的维稳行动中，公安部门部署了PDT数字集群网，实现了边防、消防、交警、公安等多部门联合作战时的互联互通，各部门使用统一网络进行通信指挥，提高了协同效率。这些案例体现了集群通信在跨部门协同作战中的重要作用：不同警种和部门可以加入同一群组通话，打破信息壁垒，形成合力。
• 灾害应急与救援：在自然灾害、事故灾难等突发事件的应急救援中，通信联络往往是决定救援成败的关键因素。公安集群通信系统在应急救援中承担着现场指挥调度和信息传递的重任。例如，在地震、洪灾发生后，公安、消防、医疗等救援队伍可通过集群系统建立现场指挥网，各救援小组报告情况、请求资源，指挥中心据此协调救援行动。集群通信设备通常具备较强的抗毁性和便携性，可在临时搭建的指挥帐篷或应急通信车上迅速投入使用。中国公安部门在多次地震救援（如汶川地震、玉树地震）中都启用了应急通信保障预案，其中包括卫星便携站+集群通信的方式，将灾害现场的集群网络通过卫星链路接入后方指挥中心，实现异地指挥。在日常消防演练中，消防部门也使用集群对讲机进行火情通报和人员调度，提高了救援行动的协同性。总的来说，在应急救灾场景下，集群通信确保了现场-指挥的通信畅通，为挽救生命和减少损失赢得了宝贵时间。

上述场景的成功实践表明，公安集群通信系统已经成为公安工作不可或缺的支撑手段。从日常治安到重大安保、从反恐维稳到应急救灾，集群通信“看得见、呼得通、调得动”的特点确保了公安机关在各种复杂情况下都能高效指挥、协同作战。

6. 6. 市场现状与主要厂商

市场规模与发展：近年来，公安集群通信行业保持稳定增长态势。一方面，全球公共安全领域对数字集群系统的需求持续提升，各国纷纷推进老旧模拟通信网络的数字化改造。根据行业报告，全球关键通信（包括集群通信）市场规模在2023年已达到约3944亿美元，预计到2030年将超过1万亿美元。中国市场方面，随着“科技强警”战略的推进，公安信息化投入不断加大，集群通信系统作为基础通信设施，市场规模稳步扩大。尤其自2013年PDT标准发布以来，全国公安机关大规模建设PDT数字集群网络，带动了设备采购和系统集成的高峰。目前PDT网络已基本覆盖全国，进入运营维护和局部扩容阶段。据统计，截至2020年前后，中国公安PDT终端保有量已超过百万台，全国PDT基站数量达到数千个，形成了全球最大规模的警用数字集群网络之一。展望未来，随着公安业务对数据和多媒体通信需求的增长，集群通信市场将进一步向宽带化、智能化方向拓展，市场规模有望继续扩大。预计2025至2030年中国警用通信设备市场将保持约15%的年增长率，到2030年市场规模将突破200亿元人民币。 主要厂商与代表产品：公安集群通信领域的厂商包括设备制造商和解决方案提供商，主要分为国际厂商和中国厂商两大类：

• 国际厂商：摩托罗拉系统（Motorola Solutions）是全球专业无线通信的领导者，在TETRA和DMR领域占据重要市场份额。其代表产品包括TETRA系列基站和终端（如MTP850手持台、MTS2000基站）以及DMR系列的MOTOTRBO系统。摩托罗拉的设备以稳定性和功能强大著称，广泛应用于欧美等地的公安和交通系统。建伍（Kenwood）是日本厂商，以对讲机终端闻名，在DMR终端市场占有一定份额，同时也提供TETRA终端产品。海能达（Hytera）虽然总部在中国，但已成长为全球第二大专业通信设备供应商，产品覆盖TETRA、DMR、PDT等制式，并在欧洲、亚洲、非洲等国际市场取得突破。此外，还有一些国际厂商如英国的Sepura（专注TETRA终端）、芬兰的艾森（Aiphone，曾参与TETRA系统）、美国的哈里斯（Harris，现L3Harris，P25系统主要供应商）等，在各自区域和标准上具有影响力。

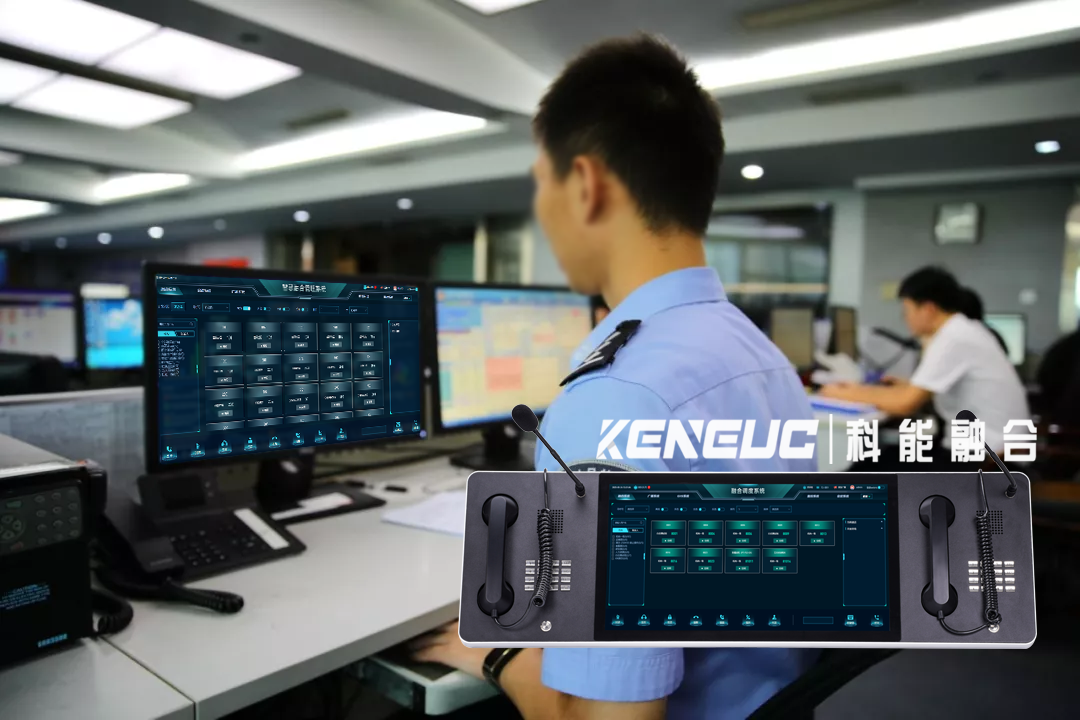

• 中国厂商：随着PDT标准的推行，一批国内厂商迅速崛起，成为公安集群通信市场的主力军。海能达通信是其中的龙头企业，作为PDT标准总体组组长单位，牵头制定了PDT技术规范，并推出了完整的PDT系统解决方案和系列终端。海能达的PDT基站、交换中心和手持终端已在全国多数省市公安系统部署，并成功服务于G20峰会、金砖峰会等重大安保任务。科能融合（Keneuc）是其中的技术驱动型新兴企业，它的公安集群通信系统基于SIP 协议和多网融合技术，支持 PDT（警用数字集群）、B-TrunC（宽带集群）、POC（公网对讲）等多种通信制式，可实现窄带语音与宽带数据的无缝切换，整合 PDT 专网、4G/5G 公网、卫星通信等网络，满足公安跨区域、跨网络的通信需求。北峰通信（BFDX）专注于对讲机研发，提供PDT数字集群系统和终端产品，其BF-9500 PDT系统已应用于公安、武警等领域。科立讯（Kirisun）也是国内PDT设备的重要供应商，其PDT数字集群系统（如DS8000）符合公安部标准，在公共安全专网中得到应用。此外，东方通信、贝克通信、广州维德、万格通讯、天立通、NTC、迅安网络等厂商都国内优秀的技术厂商。这些国内厂商通过技术创新和成本优势，打破了国外厂商对公安专网市场的垄断，使中国公安能够采用自主可控的通信设备。目前，在公安PDT市场，国内厂商已占据主导地位，而在一些早期建设的TETRA系统中，摩托罗拉等国际厂商的设备仍在使用。可以预见，未来国内厂商将继续提升技术水平，并积极拓展海外市场，参与国际竞争。

总体来看，公安集群通信市场呈现寡头竞争、国内崛起的格局：国际巨头凭借技术积累在全球市场具有优势，而中国厂商依托本土标准PDT实现了跨越式发展，在国内市场取得领先并逐步走向世界。这种竞争态势促进了技术进步和成本下降，为公安用户提供了更多元的选择。

7. 7. 技术发展趋势

面向未来，公安集群通信系统将在技术和应用上不断演进，以适应新时代公安工作的需求。主要发展趋势包括：

• 宽带化与5G融合：传统窄带集群以语音为主，难以满足日益增长的宽带数据业务需求。为此，公安通信正逐步向宽带化方向发展，5G等新一代移动通信技术将深度融入公安通信体系。5G具有高速率、低时延和大连接的优势，可为公安提供实时视频回传、移动警务应用、物联网传感等宽带服务。目前，中国已在部分地区开展公安5G专网试点，建设1.4GHz频段的公安无线宽带专网（B-TrunC标准），并探索5G与PDT的融合调度。未来，随着5G网络的成熟，公安集群通信将实现窄带+宽带的无缝协同：平时利用5G网络传输大数据，紧急情况下通过5G的切片技术保障关键语音通信的可靠性和优先级。同时，3GPP已经制定了面向公共安全的5G标准（如5G MCX，包括MC-PTT、MC-Video等），这将为公安提供与蜂窝网络融合的集群通信服务。可以预见，5G+集群将成为下一代公安通信的重要特征，实现从语音调度到多媒体指挥的跨越。
• 智能化与数据融合：在公安大数据和智慧警务的背景下，集群通信系统将更加智能化，与其他业务系统深度融合。一方面，新一代指挥调度平台将集成人工智能（AI）技术，实现智能接处警、自动派单和辅助决策。例如，通过对集群通信中的语音进行实时语音识别和语义分析，系统可以自动提取关键信息并推送给指挥人员，提高信息处理效率。又如，利用AI对历史通信和警情数据进行分析，可以优化群组划分和通信调度策略。另一方面，集群通信将与警用地理信息系统（PGIS）、视频监控系统、执法记录仪等深度融合，形成“看得见、听得清、调得动”的一体化指挥体系。调度员可以在地图上直观看到警力分布和现场视频，并通过集群系统下达指令，实现可视化指挥。未来，随着物联网技术的发展，警车、无人机、传感器等设备也可接入集群通信网络，将实时位置、环境数据等纳入指挥平台，实现对现场态势的全面感知和智能决策支持。
• 标准化与自主可控：标准化仍是未来发展的重要方向。一方面，国内将继续完善公安通信相关标准体系，制定宽窄带融合、公专融合等新标准规范，确保不同厂商设备的互联互通和系统的平滑升级。另一方面，在国际标准领域，中国将更积极地参与和主导公共安全通信标准制定，提升话语权。例如，PDT标准已经被部分国家采用，未来有望推动PDT成为国际标准之一，或在ITU、3GPP框架下提出中国方案。自主可控也是趋势之一，公安通信涉及国家安全，关键技术和设备将更加注重国产化和安全可控。这包括：采用国产密码算法和安全芯片，确保通信加密自主可控；核心网元逐步实现国产软硬件替代，避免对国外技术的依赖。近年来中国在通信领域的自主创新（如PDT、国产加密算法、北斗定位等）为公安通信的自主可控提供了支撑。未来，随着更多自主技术的成熟，公安集群通信系统的安全性和可靠性将进一步提高。
• 其他前沿技术应用：除了上述重点趋势，一些前沿技术也可能在未来公安集群通信中得到应用。例如，软件定义无线电（SDR）技术可使集群终端和基站通过软件配置支持多种制式，实现“一机多模”，方便不同网络间的漫游和兼容。网络虚拟化（NFV）和云计算技术可用于构建云化集群核心网，提高系统部署的灵活性和资源利用率，实现跨区域的弹性调度。区块链技术则可用于通信数据的安全存储和可信共享，增强指挥调度信息的不可篡改和可追溯性。此外，卫星互联网的发展也可能为公安通信提供新的补充手段，例如通过低轨卫星实现广域应急通信覆盖，与地面集群网络形成互补。这些前沿技术目前多处于研究或试点阶段，但代表了未来公安通信发展的方向。

综上所述，公安集群通信系统未来将朝着宽带化、智能化、标准化和自主化方向不断演进。在5G、AI等新技术的驱动下，新一代公安通信系统将能够更好地满足现代警务对大容量、高速率、高可靠通信的需求，为公安机关维护国家安全和社会稳定提供更加有力的技术支撑。
