本征半导体有哪些奥秘？与掺杂半导体有何不同？

1. 一、本征半导体概述

1、本征半导体的定义和特性

本征半导体是指化学成分纯净的半导体，其内部电子和空穴浓度相等它在物理结构上有多晶体和单晶体两种形态，制造半导体器件必须使用单晶体。常用的半导体材料是硅和锗，它们都是四价元素，在原子结构中最外层轨道上有四个价电子。

本征半导体的特性包括：

• 光敏特性：光照可以改变半导体的导电能力。
• 热敏特性：温度的变化可以改变半导体的导电能力。
• 掺杂特性：纯净的半导体里，掺入少量特定的杂质元素，可以改变半导体的导电性。

2、本征半导体的物理机制

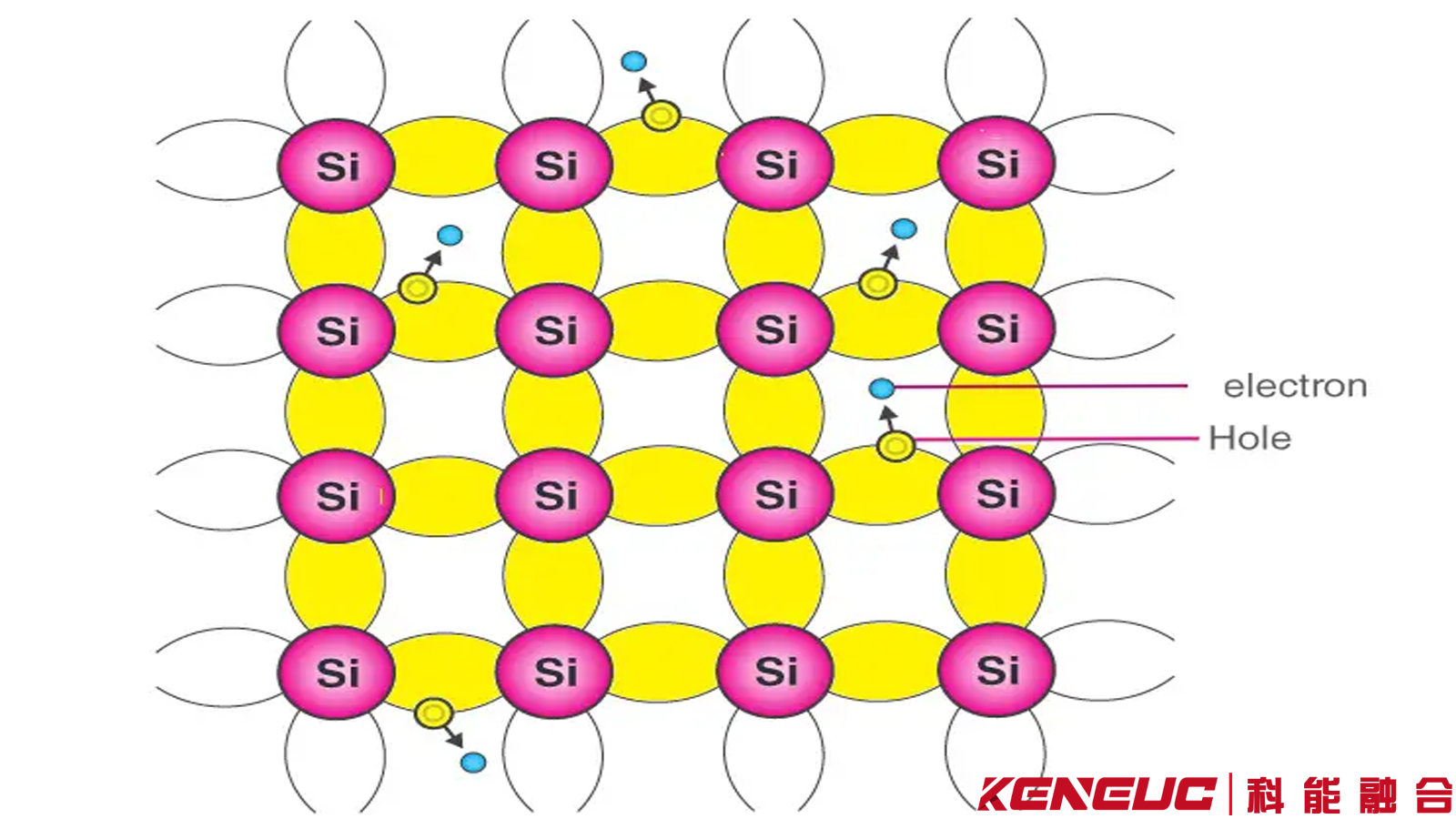

本征半导体的导电机制涉及电子和空穴的参与。在一定温度下，价带顶部附近有少量电子被激发到导带底附近，在外电场作用下，导带中电子便参与导电。同时，价带缺少了一些电子后也呈不满的状态，因而价带电子也表现出具有导电的特性。

3、本征半导体在电子学中的应用

本征半导体在电子学中的应用非常广泛，包括但不限于：

• 集成电路：本征半导体是制造集成电路的基础材料。
• 传感器：如光电传感器、温度传感器等。
• 存储器：用于制造各种类型的存储器。
• 光电子学：如激光器、光通信器件等。
• 能源：如太阳能电池、热电材料等。

4、本征半导体的未来发展趋势

本征半导体的未来发展趋势主要包括材料改进、器件设计和工艺制程的创新。研究人员致力于开发新的本征半导体材料，以提高其电子迁移率、载流子浓度等关键性能指标。同时，新型器件的设计和制造技术的创新将推动本征半导体在各个应用领域的广泛应用。

2. 二、本征半导体与掺杂半导体有什么区别

本征半导体和掺杂半导体的主要区别在于它们的导电性和应用。

1、本征半导体

• 定义：本征半导体是指纯净的、没有杂质的半导体材料，如硅（Si）和锗（Ge）。
• 导电性：本征半导体的导电性较差，因为它们的价带和导带之间存在一个能隙，电子需要获得足够的能量才能从价带跃迁到导带，从而形成电流。
• 应用：本征半导体在一些特殊的应用中非常重要，例如在高温、高辐射环境下的电子设备，或者在需要极高纯度的半导体材料的研究中。

2、掺杂半导体

• 定义：掺杂半导体是在本征半导体中添加了少量杂质原子的半导体材料。杂质原子的添加可以显著改变半导体的电学性质。
• 导电性：掺杂半导体的导电性可以通过控制杂质的种类和浓度来调节。例如，n型半导体（如磷掺杂的硅）中，杂质原子提供额外的电子，使导带中的电子浓度增加，从而提高导电性；p型半导体（如硼掺杂的硅）中，杂质原子接受电子，在价带中形成空穴，也能提高导电性。
• 应用：掺杂半导体广泛应用于各种电子器件中，如晶体管、二极管、集成电路等。通过控制掺杂的浓度和分布，可以制造出具有不同功能和性能的半导体器件。

3、对比

3. 三、本征半导体在光伏设备中通常采用哪些材料

在光伏设备中，本征半导体材料的选择对于提高太阳能电池的效率至关重要。以下是一些常用的本征半导体材料：

• 硅：硅是最常用的光伏材料之一，特别是单晶硅。它具有良好的光电转换效率和成熟的制造技术。单晶硅太阳能电池的转换效率高，技术成熟，多用于光照时间少、光照强度小、劳动力成本高的区域，如航空航天领域。
• 镓砷化镓 (GaAs)：这种材料具有较高的光电转换效率，尤其适合于高效率的太阳能电池。它的原子之间的键合更紧密，因此能带能级间隔更大，对太阳光谱各部分的吸收更均匀，可以提高能量转换效率。
• 硒化镉 (CdTe)：硒化镉层可以作为主要的光电转换层，吸收大部分可见光。CdTe层、中间层和TCO层可以一起形成一个电场，将CdTe层中吸收的光转换为电流和电压。
• 铜铟镓硒 (CIGS)：铜铟镓硒薄膜材料是一种三元化合物半导体，具有高的光学吸收系数，因此具有高转换效率。CIGS是直接带隙半导体，弱光性能好，在阴雨天条件下输出功率也高于其他类型光伏组件。
• 钙钛矿 (Perovskite)：钙钛矿是一种迅速兴起的新型光伏组件，具有光敏性质的有机物作为半导体材料，该有机材料具有共轭结构并且有导电性，有着较高的转换效率（超过18.2%）、较好的性能和较长的寿命，具有许多无机光伏组件所不具备的优良特性（如结构多样性、颜色多样性、柔性等）。

这些材料各有特点，选择哪种材料取决于特定的应用场景和成本效益分析。随着技术的进步，未来可能会有新的本征半导体材料被开发出来，以满足更高效、更经济的光伏设备需求。

4. 四、如何通过掺杂来改变本征半导体的性质

1、掺杂的基本原理

• 本征半导体与杂质半导体
  • 本征半导体是指纯净的、没有杂质的半导体材料，如硅（Si）和锗（Ge）。在绝对零度时，本征半导体的价带被电子完全填满，导带为空，因此不导电。然而，随着温度升高，一些电子会从价带跃迁到导带，形成电子-空穴对，从而使本征半导体具有一定的导电性。
  • 杂质半导体是通过在本征半导体中故意添加少量杂质原子（掺杂剂）而形成的。根据掺杂剂的类型，可以将杂质半导体分为n型和p型。
• 掺杂剂的类型和作用
  • n型掺杂剂：通常是第Ⅴ族元素，如磷（P）、砷（As）或锑（Sb）。这些元素的原子有五个价电子，当它们替代硅或锗晶格中的原子时，会多出一个电子。这个额外的电子只需很少的能量就能进入导带，成为自由电子，大大提高了半导体的导电性。
  • p型掺杂剂：通常是第Ⅲ族元素，如硼（B）、铝（Al）或镓（Ga）。这些元素的原子只有三个价电子，当它们替代硅或锗晶格中的原子时，会在价带中形成一个空穴。空穴可以看作是正电荷的载流子，相邻的电子可以填补这个空穴，从而在价带中形成电流。

2、掺杂改变本征半导体性质的机制

• 改变载流子浓度
  • n型半导体：n型掺杂剂（如磷）的每个原子提供一个额外的电子，这些电子容易进入导带成为自由电子。因此，n型半导体中的电子浓度大大增加，使得其导电性显著增强。
  • p型半导体：p型掺杂剂（如硼）的每个原子在价带中形成一个空穴，空穴作为正电荷的载流子可以在价带中移动。虽然空穴本身不移动，但相邻的电子可以填补空穴，从而形成电流。因此，p型半导体中的空穴浓度大大增加，导电性也显著增强。
• 形成新的能级
  • n型半导体：n型掺杂剂（如磷）的原子替代硅或锗晶格中的原子后，会在禁带中形成新的能级，称为施主能级。施主能级靠近导带底，使得电子更容易从施主能级跃迁到导带，从而增加了导带中的电子浓度。
  • p型半导体：p型掺杂剂（如硼）的原子替代硅或锗晶格中的原子后，会在禁带中形成新的能级，称为受主能级。受主能级靠近价带顶，使得价带中的电子更容易跃迁至受主能级，从而在价带中形成空穴。

3、掺杂技术和方法

• 扩散法：扩散法是一种常用的掺杂技术，通过将半导体材料暴露在含有掺杂剂的气体或固体源中，使掺杂剂扩散进入半导体晶格。扩散过程通常在高温下进行，以加速掺杂剂的扩散速度。
• 离子注入法：离子注入法是另一种重要的掺杂技术，通过将掺杂剂离子加速到高能量，然后直接注入到半导体材料中。离子注入法可以精确控制掺杂的剂量和深度，适用于制造现代高性能半导体器件。

4、掺杂对半导体电学性质的影响

• 提高导电性：掺杂显著提高了半导体的导电性，这是因为掺杂后的半导体中载流子（电子或空穴）浓度大幅增加。例如，在n型半导体中，电子作为主要载流子，其浓度的增加直接导致了导电性的增强。
• 改变导电类型：通过选择不同类型的掺杂剂，可以将本征半导体转变为n型或p型半导体，从而实现对半导体导电类型的控制。这种特性是制造各种半导体器件（如二极管、晶体管）的基础。

5、掺杂在半导体器件中的应用

• 二极管：二极管是由p型和n型半导体组成的基本半导体器件。通过在p-n结处形成内建电场，二极管允许电流在一个方向上通过，而在相反方向上阻止电流。这种单向导电性使得二极管在电路中被广泛用作整流器、限幅器和开关元件。
• 晶体管：晶体管是现代电子学的核心元件，由两个紧密排列的p-n结组成。通过控制基极电流，可以实现对集电极和发射极之间电流的放大作用。晶体管的发明和大规模集成技术的发展，推动了现代计算机和信息技术的巨大进步。
• 太阳能电池：太阳能电池是利用半导体的光伏效应将太阳光能转化为电能的器件。典型的太阳能电池由p型和n型半导体组成，当光子照射到p-n结时，会产生电子-空穴对，在内建电场的作用下，电子和空穴分别向n型和p型区域移动，从而形成电流。

6、掺杂的注意事项和挑战

• 掺杂浓度的控制：掺杂浓度过高会导致半导体的电学性质不稳定，甚至可能损坏半导体材料。因此，精确控制掺杂浓度至关重要。在现代半导体制造工艺中，通常采用离子注入和快速热退火等技术来精确控制掺杂浓度和分布。
• 掺杂均匀性：在大规模集成电路制造中，确保掺杂的均匀性是一个重大挑战。不均匀的掺杂会导致芯片不同区域的电学性质差异，影响整个电路的性能和可靠性。因此，需要开发先进的掺杂技术和工艺控制手段，以确保掺杂的均匀性。
• 杂质补偿效应：在某些情况下，半导体中同时存在施主和受主杂质，它们之间会相互抵消，这种现象称为杂质补偿效应。杂质补偿会降低半导体的有效掺杂浓度，影响器件的电学性能。因此，在设计和制造半导体器件时，需要考虑杂质补偿效应，并通过合理的掺杂方案来减少其影响。

掺杂是一种通过在本征半导体中引入特定杂质原子来改变其电学性质的技术。通过选择合适的掺杂剂和控制掺杂浓度，可以显著改变半导体的导电性和导电类型。掺杂技术在现代半导体工业中占有举足轻重的地位，是制造各种半导体器件（如二极管、晶体管、太阳能电池）的基础。随着技术的不断发展，新型掺杂技术和材料的应用将进一步推动半导体产业的发展。
