城市轨道交通信号系统由哪些部分构成？怎样提升运输效率？

一、城市轨道交通信号系统概述

城市轨道交通信号系统是确保列车运行安全、实现行车指挥和列车运行现代化、提高运输效率的关键系统设备。它通常由列车运行自动控制系统（ATC）和车辆段信号控制系统两大部分组成，负责列车联锁、进路控制、列车间隔控制、调度指挥、信息管理、设备工况监测及维护管理等方面。

1、组成部件

城市轨道交通信号系统主要由以下部分组成：

2、功能

城市轨道交通信号系统的主要功能包括：

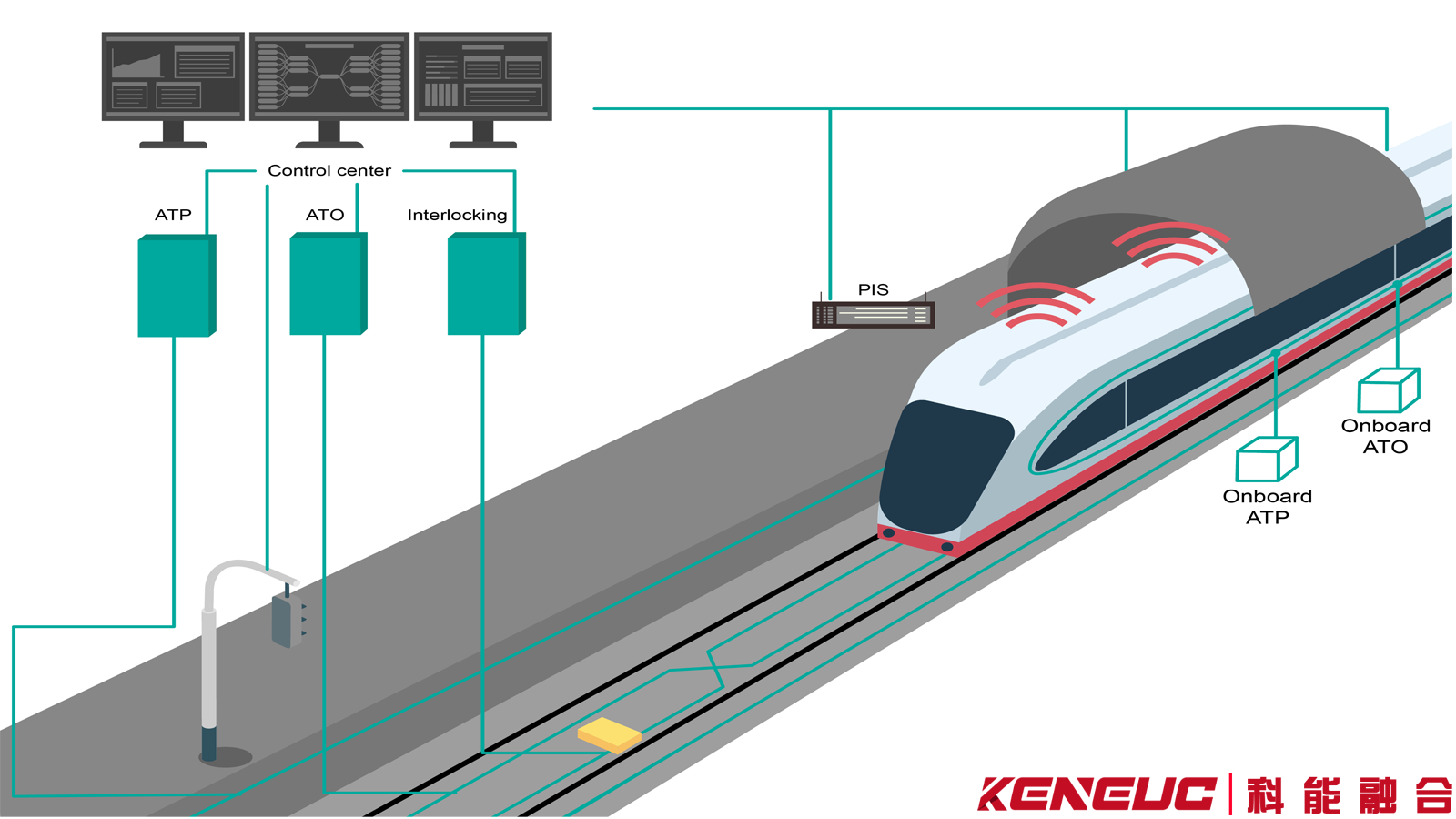

3、工作原理

城市轨道交通信号系统的工作原理基于列车自动控制系统（ATC），其核心是通过地-车通信实现列车的安全间隔防护和控制。主要工作原理包括：

• 列车定位：通过轨道电路、应答器、无线通信等方式，实时获取列车的位置信息。
• 运行权限计算：根据列车的位置、速度、线路条件等信息，计算列车的运行权限，动态更新发送给列车。
• 速度曲线生成：列车根据接收到的运行权限和自身的运行状态，计算出列车运行的速度曲线，实现精确的定点停车和安全防护。
• 联锁控制：通过联锁设备实现对道岔、信号机等设备的控制，确保列车进路的安全。
• 调度指挥：ATS子系统根据列车运行计划和实时状态，自动生成进路控制命令，实现调度指挥。

城市轨道交通信号系统是确保城市轨道交通安全和高效运行的核心技术之一。随着技术的不断进步，未来的城市轨道交通信号系统将更加智能化、自动化，为城市交通的可持续发展提供强有力的技术支持。

二、城市轨道交通信号系统在提高运输效率方面起到了哪些作用

城市轨道交通信号系统（ATC）在提高运输效率方面起着至关重要的作用。它主要通过以下几个方面实现：

• 确保列车运行的安全：信号系统通过检测轨道区段是否空闲、道岔位置是否正确、信号机是否开放等条件，来决定是否向列车发出前进信号。这样可以确保列车在符合安全条件的前提下运行，减少或杜绝列车运行事故。
• 提高轨道交通的运行效率：先进的信号系统可以替代人工作业，缩短行车间隔，提高行车密度。例如，将早期的10分钟行车间隔调整到2分钟左右，从而显著提高运输效率。此外，列车自动监控系统可以合理安排列车运营计划，缩短列车停站时间，指导列车按照预设的运行时刻表自动、安全地运行。
• 实现列车运行的自动化：现代城市轨道交通信号系统通过集成信号灯、轨道电路、车载通信设备等，实现列车之间的通信和信息交换，确保列车在轨道上安全、高效地行驶。这包括保持安全距离、控制列车速度、调度列车运行以及监控轨道状态等功能。
• 促进智能交通系统的发展：随着科技的发展，城市轨道交通信号系统正朝着更加智能化、自动化的方向发展。未来的信号系统将实现列车的智能调度、自动驾驶等功能，进一步提升城市轨道交通的安全性、运行效率和舒适度。

综上所述，城市轨道交通信号系统在确保安全、提高运输效率、实现自动化和智能化方面发挥着核心作用，对于现代城市交通系统的发展至关重要。

三、城市轨道交通信号系统的主要组成部分有哪些

城市轨道交通信号系统是确保列车安全、高效运行的关键技术系统，它主要由以下几个部分组成：

• 列车自动控制（ATC）系统：这是城市轨道交通信号系统的核心部分，包括列车自动防护（ATP）、列车自动运行（ATO）、列车自动监控（ATS）三个子系统，简称“3A”。ATC系统负责列车的进路控制、列车间隔控制、调度指挥、信息管理、设备工况监测及维护管理，确保列车能够安全、准时地运行。
• 信号基础设备：包括信号机、转辙机、计轴器、应答器等。这些设备分布广泛，它们的正常运行和可靠性是保证整个信号系统有效工作的基础。
• 信号机：通过灯光的颜色、数目和亮灯状态来指示信号状态，常见的类型有透镜式信号机和LED信号机。
• 转辙机：负责道岔的转换和锁闭，是确保列车安全运行的关键设备。
• 计轴器：用于计算车辆进出某区段的轮对数，从而判断该区段是否被占用，有助于提高轨道电路的可靠性和安全性。
• 应答器：向车载设备提供地面固定信息和可变信息，如线路参数、速度限制等，对于列车运行控制至关重要。
• 车辆段信号控制系统：用于车辆段内部的信号控制，包括车辆出入控制、车辆停放管理等，确保车辆段的安全和有序运作。
• 计算机联锁系统（CI）：通过计算机技术实现信号机、道岔和进路之间的联锁控制，提高了信号系统的安全性和可靠性。
• 数据通信子系统（DCS）：负责信号系统内部以及与列车之间的数据传输，确保信息传递的准确性和及时性。

这些组成部分共同协作，形成了一个完整的城市轨道交通信号系统，确保列车能够安全、高效地运行。

四、目前城市轨道交通信号系统的技术发展趋势是什么

城市轨道交通信号系统的技术发展趋势主要表现在以下几个方面：

• 智能化水平提升：随着人工智能、大数据等技术的发展，未来城市轨道交通通信信号技术将更加智能化。通过收集和分析车辆、乘客、设备等数据，实现列车运行的精准调度和故障预测，提高运行效率和安全性。
• 无线通信技术应用：目前，城市轨道交通的列车控制系统主要采用无线电波进行信息传递。未来随着5G等无线通信技术的应用，将实现更快速、稳定的数据传输，为列车运行提供更可靠的保障。
• 自动驾驶技术发展：自动驾驶技术是未来城市轨道交通发展的重要方向。通过引入人工智能、激光雷达等技术，实现列车的自主导航和避让，将大大提高列车运行的安全性和效率。
• 网络化管理系统建设：未来城市轨道交通通信信号技术将与其他系统相互融合，构建一个全面网络化的管理系统。这样可以实现对于列车运行、设备维护、乘客服务等方面的统一监控和管理，提高整体运行效率。

这些技术发展趋势将有助于提升城市轨道交通的运行效率、安全性和智能化水平，为智慧城市建设提供重要支撑。随着科技的不断进步，未来城市轨道交通通信信号技术将继续向着更加智能化、自动化的方向发展。
