一、波道概述

波道（Channel），也称为信道或频道，是指通信设备工作时所占用的通频带，即信号通过的“道路”。波道数指一个通信设备所具有的信道的数目。

1、波道的用途

波道在通信系统中有多种用途，包括但不限于：

数据传输：波道用于在通信系统中传输数据，如在光纤通信中，波道可以承载大量的数据流量，满足数据中心互联、云间连接、虚拟现实（VR）、物联网、社交媒体应用、视频流、游戏等新兴内容的数据传输需求。
信号隔离：不同的波道可以用于隔离不同类型的信号，防止信号之间的干扰。例如，在无线电通信中，不同的电台可以使用不同的波道进行广播，以避免相互干扰。
提高传输效率：通过合理规划和分配波道，可以提高信号的传输效率，减少信号的衰减和失真。例如，在电力OTN网络中，通过断面编号波道规划方法，可以实现准确的按需配置波道，保证业务的服务质量和网络规划期内的投资有效性。
网络保护：波道可以用于实现网络保护机制，如在OTN网络中，可以采用1+1、1:1、1:N、Mesh等网络保护方式，完成波长或子波长在50ms内的保护倒换，满足电层和光层的双层保护，实现OTN的快速网络保护和恢复功能。
业务复用：在波道资源有限的情况下，可以通过业务复用的方式，将多个小颗粒的业务复用到一个波道内进行传输，从而节省宝贵的线路侧波道资源。
波道间隔：波道间隔是指两个信号之间的时间距离，它可以用来控制信号的传播，提高信号的效率，减少信号的干扰，并且可以用来提高信号的安全性。

2、波道的配置和频率分配

波道配置的缘由

在微波通信里，微波线路有极宽可用带宽，然而收发信机通频带却相对狭窄。为有效利用这一宽频带资源，便把微波线路的可用带宽划分成多个频率小段。在每个频率小段上安置一套微波收发信机，如此就构成了一条微波通信的传输通道，也就是波道。通过这种方式，一条微波线路能够容纳多套微波收发信机同步工作，从而形成多个波道，极大地提升了带宽利用率。

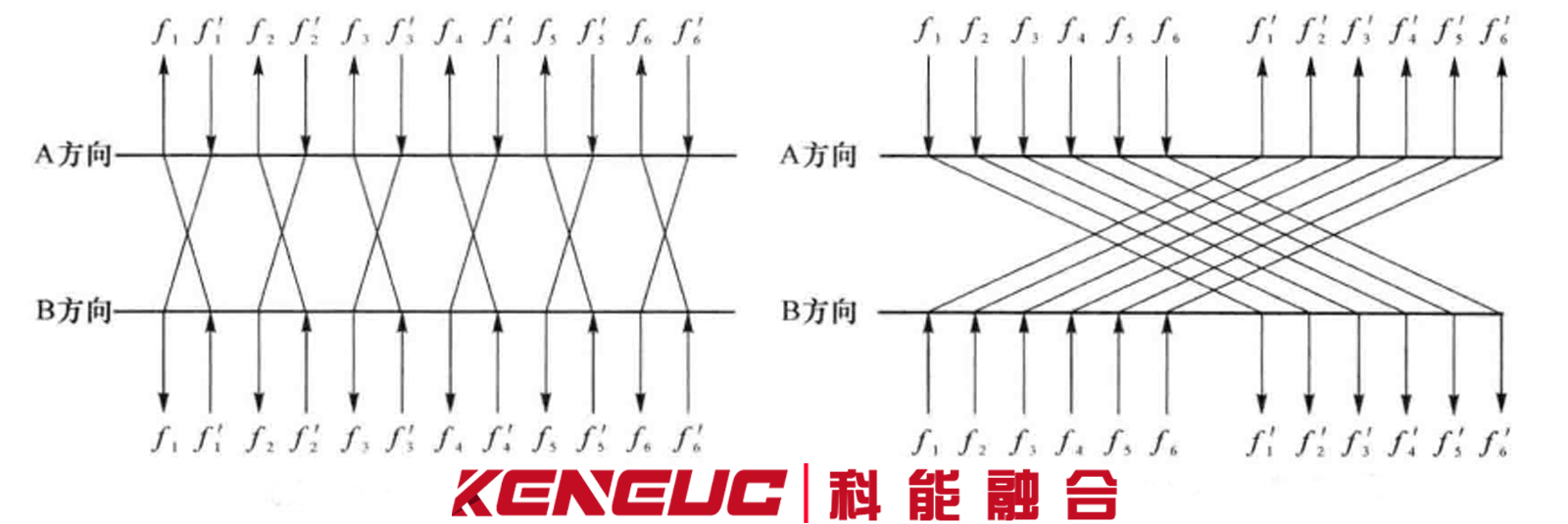

频率分配的目标

增加波道数量：尽可能多地安排波道数量，以便在有限的带宽资源内，实现更多通信通道的搭建，提高通信系统的整体容量，满足日益增长的通信需求。
减少波道间干扰：合理规划频率，降低不同波道之间的信号干扰，保障各个波道上通信的稳定性与可靠性，使信号传输清晰、准确，避免因干扰导致通信质量下降甚至通信中断。
助力设备标准化和系列化：频率分配需遵循一定规则，便于通信设备朝着标准化和系列化方向发展。这有利于设备的大规模生产、维护以及不同设备间的兼容性，降低生产成本，提升通信设备的通用性和互换性。

3、波道的备份和配置示例

设备备份

原理：设专用备用设备，其与主用设备一致。备用设备待命，实时监测主用设备。主用设备遇硬件或软件故障，备用设备迅速响应，自动切换工作，保障通信持续。
示例：大型企业内部微波通信网，为核心业务数据传输线设设备备份。主用设备日常传数据，备用设备放机房，与主用设备由监控线路相连。主用设备功率放大器等关键组件故障，监控系统立即触发备用设备启动，数秒内自检投入工作，不影响业务数据传输，维持企业通信稳定。

波道备份

原理：选特定波道作备用，与主用波道建通信链路。正常时信号走主用波道，系统监测主用波道通信质量，如信号强度、误码率。主用波道因电磁干扰、恶劣天气等传播环境影响，通信质量降至阈值以下，系统自动切换信号至备用波道，稳定通信。
示例：城市间微波通信干线用 1:1 波道备份，有主用波道 A、备用波道 B，频率不同带宽同。晴天主用波道 A 传大量语音和数据。暴雨时主用波道 A 信号强度降、误码率升，通信恶化，自动切换系统迅速将信号切换到备用波道 B，备用波道 B 受恶劣天气影响小，保障城市间通信。复杂网络可能用 N:1 备份，N 个主用波道共用 1 个备用波道，需更精密监测和切换机制，依主用波道实时状况智能切换，确保部分主用波道故障时网络正常运行。

4、波道的应用实例

波道不仅用于微波通信，还广泛应用于其他通信领域，如电视广播、无线网络、卫星通信等。在这些领域中，波道的合理配置和管理对于确保信号的清晰传输和减少干扰至关重要。例如，在电视广播中，不同的电视台会在不同的频段上设立自己的波道，以避免相互干扰，确保观众能够接收到清晰的电视信号。

综上所述，波道是通信系统中非常关键的组成部分，它的合理设置和管理直接关系到通信的效率和质量。

二、波道在微波通信中是如何实现多路复用的

在微波通信中，波道多路复用技术主要通过以下几种方式实现：

频分多路复用（FDM）：频分多路复用是一种将载波带宽划分为多个子信道的技术，每个子信道可以并行传送一路信号。在微波通信中，可以通过调制技术将信号搬移到信道相应的频段上，从而实现多路复用。每个子信道占用不同的频率范围，相邻子信道的频谱之间留有一定的频率间隔，以确保信号互不干扰。在接收端，通过相应的带通滤波器，可以将各个信号从复合信号中分离出来。
时分多路复用（TDM）：时分多路复用是通过时间分片的方式来实现传输信道的多路复用，即每一路信号传输都使用信道的全部带宽，但只能使用其中某个时隙。在微波通信中，可以将时间划分为一个个等长的周期，称为时分复用帧，不同的用户在不同的时隙内传输信号。这种方式可以提高信道的利用率，但需要精确的时间同步和调度算法。
波分复用（WDM）：波分复用技术是将不同波长的光信号复用到一根光纤中进行传输，充分利用单模光纤低损耗区带来的巨大带宽资源。在微波通信中，可以通过将光纤的低损耗窗口划分成若干个信道，把光波作为信号的载波，在发送端和接收端分别使用复用器和解复用器对多路信号进行复用和解复用。
码分多址（CDMA）；码分多址是一种通过为每个用户分配唯一的编码序列来实现多路复用的技术。在微波通信中，每个用户的信号都会被其独特的编码序列调制，这样即使多个用户同时传输信号，也可以通过解码序列将它们区分开。这种方式可以提高系统的安全性和抗干扰能力。

这些技术可以单独使用，也可以组合使用，以满足不同的通信需求和提高系统的整体性能。随着技术的发展，新的多路复用技术不断涌现，以适应日益增长的通信需求。

三、为什么要对波道进行备份

1、波道备份的重要性

波道备份是微波通信中的一项关键技术，用于确保通信线路的畅通、稳定和可靠。在微波通信中，一条线路的可用带宽通常被划分成多个频率小段，每个小段上设置一套微波收发信机，形成一个个传输通道，即波道。由于通信线路的通信距离长、容量大，因此备份是非常必要的。

2、备份方式

波道备份主要有两种方式：设备备份和波道备份。设备备份是指设立一套专用的备用设备，当主用设备发生故障时，立即由备用设备替换。而波道备份则是将某些波道作为备用波道，当主用波道因传播影响导致通信质量下降到最低允许值时，自动将信号切换到备用波道中进行传输。

3、备份的意义

波道备份的意义在于：

提高通信可靠性：通过备用波道的存在，即使主用波道出现问题，也能迅速切换到备用波道，从而保证通信不中断。
减少故障影响：在主用波道出现问题时，自动切换到备用波道可以减少故障对通信质量的影响。
提升系统稳定性：波道备份可以在一定程度上抵御突发事件，如自然灾害、设备故障等，从而提升整个通信系统的稳定性。

4、实际应用

在实际应用中，波道备份不仅限于微波通信，其他通信系统如光纤通信、卫星通信等也会采用类似的备份策略，以确保通信的连续性和稳定性。例如，在DWDM（密集波分复用）传输网中，备用波道的监测和管理对于快速处理故障、恢复业务至关重要。

综上所述，波道备份是通信系统中非常重要的一环，它对于保障通信的稳定性和可靠性起到了关键作用。

四、电视广播中不同台之间是如何避免波道冲突的

电视广播中，不同台之间避免波道冲突主要依靠以下几种方式：

频率规划：各国的广电管理部门会根据国际电信联盟（ITU）的规定，对广播频率进行合理规划，确保相邻地区的广播台不会使用相同或相近的频率，从而避免直接的频率干扰。
保护距离：为了避免同一工作波道的干扰，需要选择适当的复用波道的保护距离，这段距离即为使用相同工作波道的各基地台之间的最小安全距离。
技术手段：使用先进的调制和解调技术，如数字编码技术，可以提高信号的抗干扰能力，使得即使在一定程度的频率重叠下，也能保证信号的清晰传输。
空间隔离：通过调整天线的方向性和高度，可以使得广播信号主要集中在特定区域，减少对其他区域的干扰。此外，使用不同的极化方式（如水平极化和垂直极化）也可以在同一空间位置上实现信号的分离。
频率倒换：在某些情况下，如果主用波道出现故障或传输质量下降，可以自动切换到备用波道，以保持广播服务的连续性。
干扰调频技术：对于中波广播干扰调频广播信号的问题，可以通过研究中波与调频广播的区别，找到有效的解决措施，确保信号的准确传输。
