布拉格衍射：多领域应用的关键物理现象剖析

1. 一、布拉格衍射的基本概念

布拉格衍射是一种物理现象，当入射波（如X射线、中子或电子）的波长与晶体样本的原子间距长度相匹配时，会发生衍射。这种衍射遵循布拉格定律，即入射波与晶体平面之间的散射角度满足特定的数学关系。布拉格衍射不仅对方向有选择性，还对波长有选择性，因此可以用来研究晶体的结构。

1、布拉格衍射的应用

布拉格衍射在多个领域都有广泛的应用：

• 材料科学：通过X射线衍射分析，可以确定晶体的结构、晶面间距、晶胞大小和类型，以及原子在晶胞中的排列方式。
• 光学：布拉格衍射可以用于制造光栅，这些光栅可以将入射光束分散成不同波长的光束，实现光谱分析。此外，光栅还可以用于光学仪器中的光谱仪、激光器和光纤通信系统等。
• 医学：在医学领域，布拉格衍射原理被用于超声成像技术，可以用于检测人体内部的器官和组织，诊断疾病和监测胎儿发育等。
• 传感器技术：布拉格光栅可以用来制造温度传感器、力传感器、振动传感器等，这些传感器在工业自动化、环境监测等领域有着重要应用。
• 激光技术：布拉格衍射在激光器设计中也扮演着重要角色，可以用来制造反射镜，实现激光高效率、稳定输出，通过调节周期性折射率，可调节输出激光的波长。

2、布拉格衍射的发展趋势

随着科技的发展，布拉格衍射的应用领域正在不断扩大。例如，分布式布拉格反射DBR激光器，采用布拉格光栅作为反射镜，可以广泛应用在通信、雷达、传感、计量、检验检测、油气勘探、电力、医疗、交通、仪器仪表、环境保护、国防军工、科学研究等领域。此外，新型的布拉格光栅，如光纤布拉格光栅（FBG）和体布拉格光栅（VBG），也在不断发展，为各种高科技应用提供了更多可能性。

2. 二、布拉格衍射在材料科学中具体是如何帮助确定晶体结构的

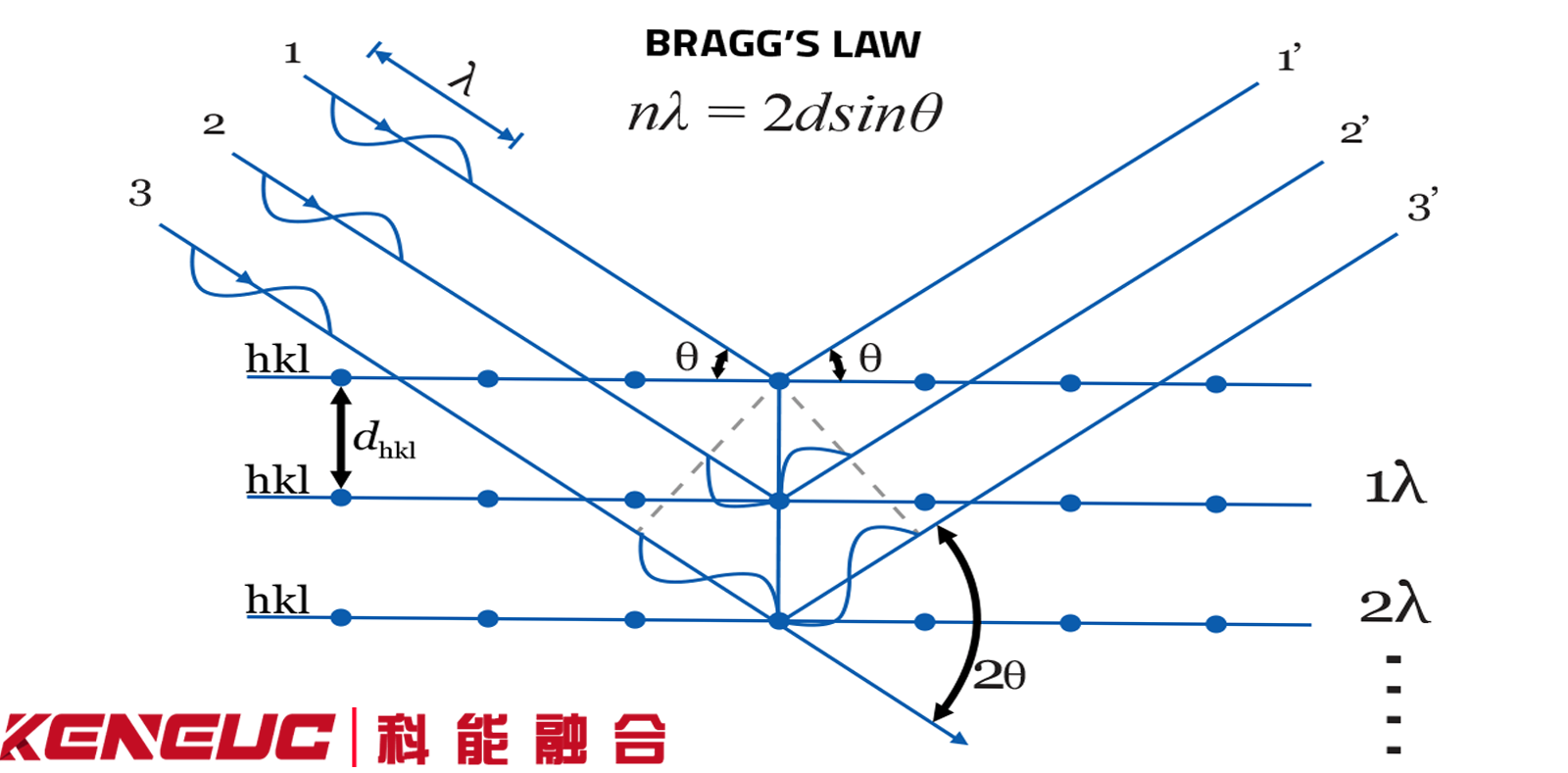

布拉格衍射是一种在材料科学中非常重要的技术，它允许科学家通过分析晶体对X射线或中子束的衍射模式来确定晶体的原子排列和结构。这一过程基于布拉格定律，该定律指出，当X射线以某一角度入射到晶体上时，只有那些满足特定角度条件的X射线才会被强烈衍射。这一条件可以用公式表达为：

• [ n\lambda = 2d\sin\theta ]
• 其中， ( n ) 是衍射级数（1, 2, 3...）， ( \lambda ) 是X射线的波长， ( d ) 是晶面间距（即相邻晶面间的距离）， ( \theta ) 是入射X射线与晶面的夹角（衍射角）。

1、布拉格衍射的实验步骤

布拉格衍射实验通常包括以下步骤：

• 准备晶体样品：获取适合进行布拉格衍射实验的晶体样品，通常是单晶或多晶样品。
• 设置X射线或中子束：将X射线或中子束照射到晶体样品上，选择合适的入射角度和波长。
• 检测衍射信号：利用衍射仪器检测并记录晶体样品上的衍射信号。
• 数据分析：对衍射信号进行处理和分析，确定衍射峰的位置和强度。
• 结果解释：根据得到的衍射图谱，可以推断出晶体的结构信息。

2、布拉格衍射的结果分析

通过布拉格衍射实验得到的数据可以提供丰富的信息，包括晶格常数、晶体结构、结晶品质等方面的性质。具体来说，可以进行以下结果分析：

• 晶格常数计算：利用布拉格公式和衍射峰的位置信息，可以计算出晶格常数，这是晶体结构分析的基础参数。
• 晶体结构分析：通过衍射峰的位置和相对强度，可以确定晶体的空间对称性和原子排列方式，进而确定晶体结构。
• 晶体缺陷检测：衍射实验还可以用于检测晶体中的缺陷或杂质，通过衍射峰的形状和位置可以分析晶体缺陷的性质和分布。
• 应变分析：布拉格衍射实验还可以用于测量材料中的应变情况，通过衍射峰的偏移可以推断晶格的应变程度和类型。

综上所述，布拉格衍射不仅能够帮助科学家确定晶体的结构，还能够提供关于晶体缺陷、应变等重要信息，对于材料科学的研究和新材料的开发具有重要意义。

3. 三、布拉格衍射在光学仪器中通常是如何应用的

布拉格衍射是一种基于晶体结构的衍射现象，它在光学仪器中有着广泛的应用。以下是一些典型的应用场景：

• X射线衍射仪：布拉格衍射定律是X射线衍射仪的核心原理，用于分析晶体材料的结构。通过测量X射线经过晶体样品后的衍射角度，可以计算出晶体的晶面间距和晶体结构。这种技术在材料科学、化学、生物学等领域中非常有用，用于鉴定物质成分、研究晶体结构等。
• 衍射光栅光谱仪：在光谱分析领域，衍射光栅光谱仪利用光栅衍射原理将入射的白光分解成不同波长的光线，然后通过检测器进行测量和分析。这种光谱仪具有高分辨率和较大的波长覆盖范围，适用于分析光谱结构、测量光的波长和强度等。
• 光栅显微镜：光栅显微镜利用光栅衍射原理进行放大和观察。通过将被观察的物体和光栅组合在一起，通过光栅的衍射效应使物体放大并形成衍射图案。这种显微镜可以用来观察微小的结构细节，如细胞组织、晶体缺陷等。
• 微波布拉格衍射：虽然这不是传统意义上的光学仪器，但微波布拉格衍射实验可以帮助理解晶体结构对波的衍射效果，对晶体的各个不同平面族赋予了几何直观性。这种实验可以测定模拟简单立方体晶体的晶格常数，并得到晶体平面族的衍射强度分布曲线。

以上应用展示了布拉格衍射在光学仪器中的多样性和重要性，它们在科学研究和工业应用中发挥着重要作用。

4. 四、布拉格衍射在医学领域主要有哪些应用

布拉格衍射是一种利用X射线或其他形式的电磁波与物质相互作用时发生的衍射现象来获取物质内部结构信息的技术。在医学领域，布拉格衍射技术主要应用于以下几个方面：

• 医学成像：布拉格衍射增强成像方法可以提高医学图像的分辨率和对比度，从而提高医生的诊断准确率。这种方法通过选择合适的激光光源和设计衍射光栅，构建衍射成像系统，对模拟数据进行处理，验证了其在医学成像中的有效性和可行性。
• 生理监测：光纤布拉格光栅（FBG）在生理监测方面展现出巨大的应用潜力。它们可以用于监测呼吸频率、心率、血压和体温等生命体征，这些传感器可以集成到可穿戴设备中，用于实时监控患者的健康状态。
• 药物研究：X射线衍射分析技术在药物研究中扮演着重要角色。它不仅广泛应用于化学药物研究领域，而且在中药研究与质量控制方面也发挥着不可替代的作用。通过X射线衍射分析，科学家可以了解药物分子的三维结构，这对于药物的结构改造、新药的结构预测、药物的结构与功能关系等研究至关重要。
• 生物医学成像：体布拉格光栅在生物医学成像中有着广泛的应用，如光通信、激光器、光谱仪等领域。它们在医学成像中的应用，如泵浦源、光镊等，有助于提高成像的精度和效率。

综上所述，布拉格衍射技术在医学领域的应用涵盖了从医学成像到生理监测，再到药物研究和生物医学成像等多个方面，为医学诊断和治疗提供了有力的技术支持。
