隧道FM调频应急广播系统方案

隧道作为封闭性交通基础设施，其空间狭窄、环境复杂，一旦发生火灾、交通事故、地质灾害等突发事件，易因信息传递不畅引发二次灾害，对人员疏散和应急处置效率提出极高要求。科能隧道FM调频应急广播系是针对隧道特殊场景研发的专用应急通信设备，通过整合FM调频全域覆盖优势与SIP协议灵活联动特性，构建“指挥中心-现场终端-人员接收”的全链路应急信息传递体系，实现突发事件下指令的快速、精准、全域传达，为隧道应急处置提供核心通信保障。

该系统突破传统隧道广播单一传输模式的局限，兼具“无线覆盖广、有线联动稳”的双重优势：FM调频技术可适配隧道弯道、坡道、密闭空间等复杂结构，实现音频信号无死角覆盖；SIP广播功能则打通与现有应急指挥体系、消防报警系统、交通调度平台的联动通道，支持多终端、多场景快速发起广播，大幅提升应急响应效率。系统整体符合工业级运行标准，可耐受隧道内高温、高湿、粉尘、振动等恶劣环境，确保极端条件下稳定运行。

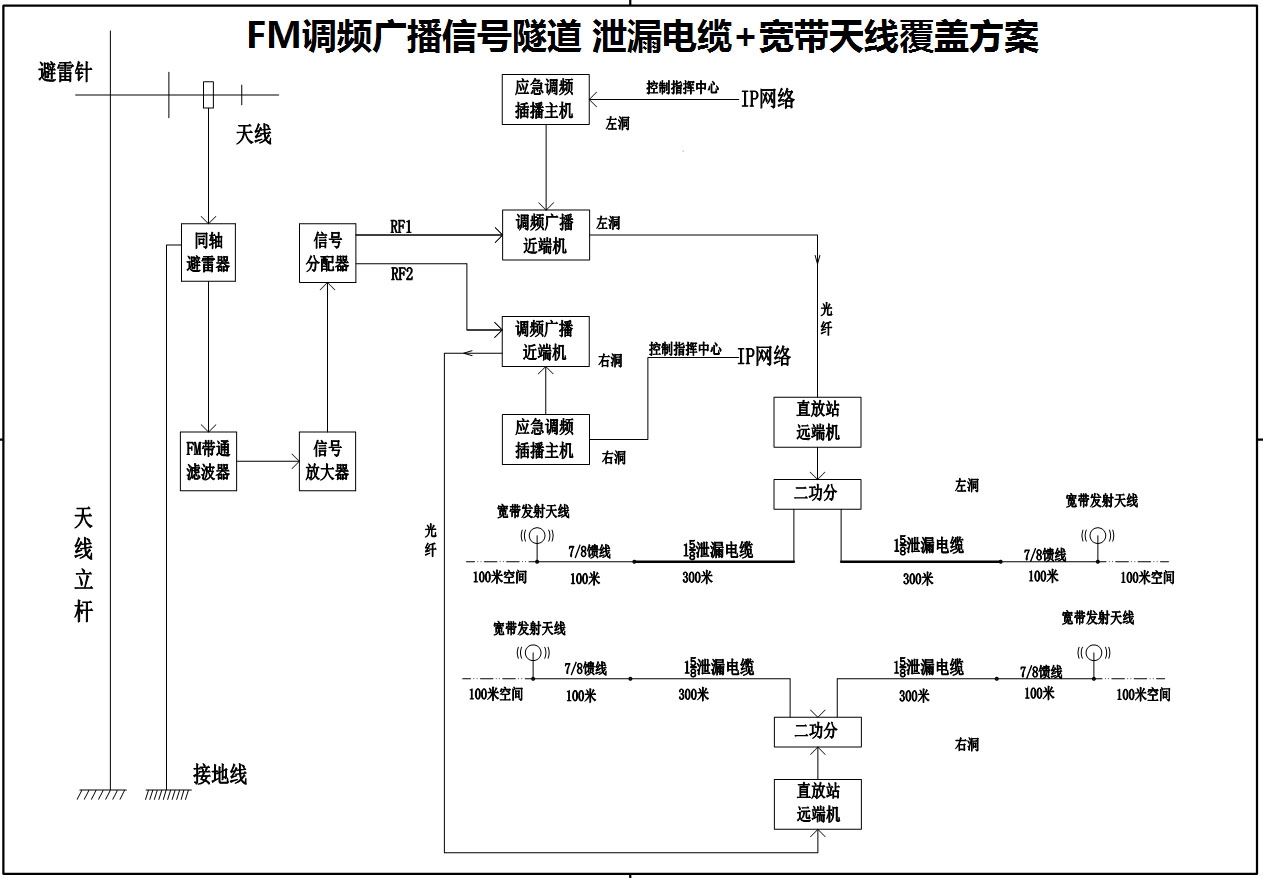

系统采用“分层架构、分布式部署”设计，分为中心控制层、传输链路层、终端覆盖层三级，各层级通过标准化接口实现数据互通与协同工作，架构清晰、扩展灵活。

作为系统核心枢纽，负责广播指令发起、信号处理、设备管理与联动控制，主要设备包括SIP广播服务器、FM调频发射主机、应急调度控制台、音频矩阵等。其中，SIP广播服务器兼容SIP 2.0标准协议，可直接对接IP电话、应急指挥终端、调度平台等SIP设备，支持多终端协同呼叫与广播权限管理；FM调频发射主机采用专业窄带调频模块，发射功率可根据隧道长度（500米-10公里）灵活调节（50W-200W），频率锁定在87-108MHz专用频段，避免与民用电台信号冲突。应急调度控制台集成可视化操作界面，支持一键启动应急预案、手动录制广播语音、分区/全域广播切换等功能，操作便捷直观。

采用“光纤+IP网络+FM调频”双链路冗余设计，确保信号传输稳定可靠。光纤与IP网络负责中心控制层与隧道现场设备的有线通信，保障SIP呼叫指令、设备状态数据的高速传输；FM调频链路负责音频信号的无线覆盖，通过隧道内部署的FM中继器增强信号强度，解决密闭空间内信号衰减问题。双链路互为备份，当单一链路因故障中断时，系统可自动切换至备用链路，确保应急广播不中断。同时，链路层具备抗干扰能力，通过窄带滤波、频率捷变等技术，抵御工业电磁干扰、无线信号干扰对传输质量的影响。

是系统与用户的直接交互层，负责FM信号接收与音频播放，主要设备包括FM调频接收终端、防水防爆音箱、号角扬声器等。FM接收终端具备自动信号锁定与增益控制功能，可实时接收调频信号并解码输出，接收灵敏度≥-90dBm，确保音频信号清晰稳定；终端设备根据隧道空间特性差异化部署：隧道主线每隔50米部署1台防水防爆音箱，应急通道、出入口、检修洞口等关键区域部署号角扬声器，确保声压级≥85dB（嘈杂环境下清晰可闻），实现全域无死角覆盖。此外，终端设备支持状态反馈功能，可将运行状态（如信号强度、工作电压、故障信息）实时上传至中心控制层，便于运维管理。

科能隧道FM调频应急广播系统核心优势在于SIP广播功能与FM调频覆盖的深度融合，支持多场景广播触发方式：一是中心调度联动，应急指挥中心通过SIP IP电话、调度台直接呼叫隧道广播终端，发起实时语音广播，可灵活选择单区域（如事故路段）、多区域或全域广播，响应时间≤3秒；二是自动触发广播，系统通过SIP协议与消防报警、交通监控系统对接，当隧道内烟感、温感传感器触发报警，或监控系统检测到交通事故时，可自动推送报警信号至广播系统，启动预设应急预案（如疏散指令、安全提示、逃生路线指引），实现“报警即广播”的快速响应；三是现场临时广播，救援人员可携带便携式SIP终端（如手持对讲机、移动IP电话）接入系统，在隧道内任意位置发起临时广播，精准传达现场指挥指令，提升协同处置效率。

依托FM调频技术在封闭空间的传输优势，结合隧道结构特点优化信号覆盖方案：通过FM中继器间隔部署，解决隧道弯道、长距离传输导致的信号衰减问题，确保主线、应急通道、检修通道等区域信号强度稳定；采用窄带调频技术提升抗干扰能力，避免与周边无线信号、工业设备干扰，保障音频清晰度≥90%；接收终端具备自动增益调节功能，可根据环境噪声强度自适应调整输出音量，在车辆通行嘈杂环境与应急疏散安静环境下均能保证良好的收听效果。

中心控制层支持预设多种应急广播预案，涵盖火灾疏散、交通事故处置、地质灾害避险、恶劣天气预警等场景，预案可自定义广播区域、播放内容、播放顺序、重复次数等参数。突发事件发生时，操作人员无需复杂设置，可通过调度控制台一键启动对应预案，也可实时录制语音进行个性化广播；系统支持音频文件本地存储与备份，核心应急指令（如“请立即向右侧应急通道疏散”）预存至本地终端，即使中心链路中断，也可通过现场分控设备启动广播，保障应急指令不中断。

系统具备完善的设备监测与故障预警功能，可实时监测中心控制设备、传输链路、终端设备的运行状态，包括FM发射功率、信号强度、终端在线状态、链路连通性等数据；当设备出现故障（如信号中断、功率异常、终端离线、链路故障）时，系统立即通过声光报警、短信通知、平台弹窗等方式提醒运维人员，并精准显示故障位置、故障类型与故障等级，便于运维人员快速定位并处置；同时，系统支持历史运行数据统计与查询，为设备维护、性能优化提供数据支撑。

1. 多协议兼容适配技术：系统深度兼容SIP 2.0协议与FM调频传输标准，通过协议转换模块实现不同设备、不同链路间的无缝对接，可快速融入现有应急指挥体系，无需大规模改造现有设备，降低建设成本。

2. 双链路冗余备份技术：核心设备（SIP服务器、FM发射主机）采用双机热备设计，传输链路采用“光纤+FM调频”双备份，终端设备支持本地音频存储，形成“中心-链路-终端”三级冗余，确保极端情况下系统仍可正常运行，平均无故障运行时间（MTBF）≥10000小时。

3. 恶劣环境适配技术：终端设备采用IP67防水防爆设计，外壳选用耐腐蚀、抗冲击的金属材质，可耐受-40℃~85℃的温度范围、95%以上的相对湿度以及强振动环境，完全适配隧道内复杂工况。

4. 精准分区控制技术：通过软件分区与硬件分区结合的方式，可将隧道划分为多个独立广播区域，支持单区域、多区域组合、全域广播灵活切换，确保应急指令精准传达至目标区域，避免无关区域人员恐慌。

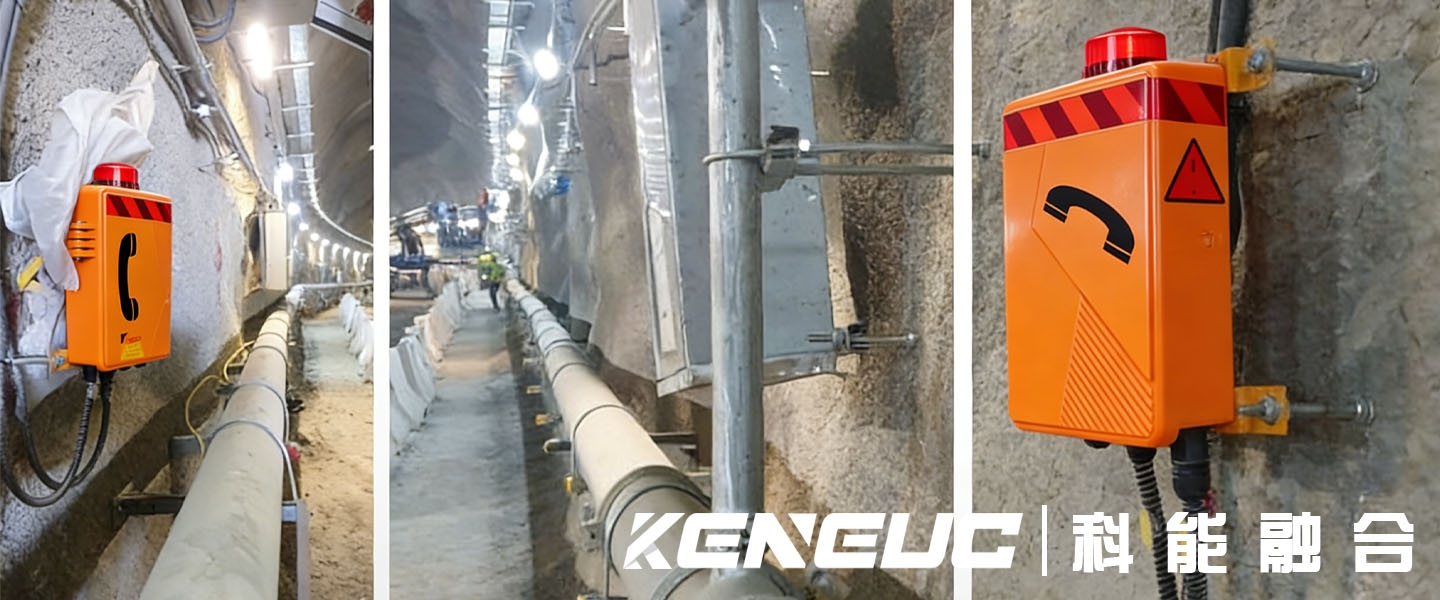

科能隧道FM调频应急广播系统的应用，有效解决了传统隧道广播覆盖不全、响应滞后、联动性差等痛点，为隧道突发事件处置提供了高效的信息传递保障。在实际应用中，该系统可实现“突发事件发现-报警信号触发-应急广播启动-人员疏散指引”的全流程快速响应，大幅缩短应急处置时间，降低人员伤亡与财产损失风险；同时，系统通过与现有应急体系的联动，提升了多部门协同处置能力，实现应急资源的高效调配。

此外，系统具备良好的扩展性，可根据隧道运营需求，后续扩展接入应急照明、通风排烟、交通疏导等系统，构建一体化隧道应急处置平台；其稳定可靠的运行性能与便捷的运维管理设计，可降低后期运营维护成本，为隧道长期安全运行提供持续保障。目前，该系统已广泛应用于高速公路隧道、城市轨道交通隧道、铁路隧道等场景，成为隧道安全防护体系的核心组成部分。
