消防融合通信应急指挥

森林火灾具有突发性强、发生随机、短时间内损失巨大的特点，一旦发生往往造成重大人员伤亡和生态破坏。为了在森林火灾扑救现场实现高效指挥调度，确保前线与后方、不同救援力量之间的信息畅通，科能消防融合通信应急指挥系统方案提出一种融合通信系统架构。该架构整合了多种通信技术和设备，实现“宽窄带融合、空地一体”的应急通信网络，以应对山区密林等复杂环境下的通信挑战。

森林消防现场指挥融合通信系统通过多种通信手段的结合，能够在不同条件下提供可靠的信息传输，从而保障指挥决策的及时性和准确性。以下图表直观地展示了科能消防融合通信应急指挥系统方案所涉及的主要通信技术及其关键参数对比。

1. 2. 系统架构设计

2.1 网络层次结构

科能消防融合通信应急指挥系统采用分层架构，自顶向下划分为市/区应急指挥中心、现场指挥部、现场通信网络三层。

• 市/区应急指挥中心：作为森林消防指挥通信的中枢，负责统一调度全市或全区的救援力量。中心配备固定指挥调度台和卫星通信系统，可远程接入现场指挥部，实现全市/区的统一指挥。同时，通过有线网络连接各区县应急指挥中心，实现上下联动。
• 现场指挥部：又称前线指挥部，部署在火灾发生区域的临时指挥点。指挥部配备野战指挥调度台、窄带自组网基站、宽带自组网基站以及便携式卫星站，用于现场通信组网和信息回传。前线指挥部直接接入现场的窄带/宽带自组网，实现对一线救援人员的现场指挥调度，并通过卫星链路将现场信息实时回传至后方指挥中心。
• 现场通信网络：布设在火灾现场的通信网络，包括窄带自组网、宽带自组网和无人机中继设备。窄带自组网提供语音和基本数据通信，宽带自组网支持音视频和高速数据传输，无人机中继用于搭建空中通信链路，将信号从现场传输至指挥部。现场通信网络通过自组网节点和无人机中继，实现对火场各区域的全面覆盖。

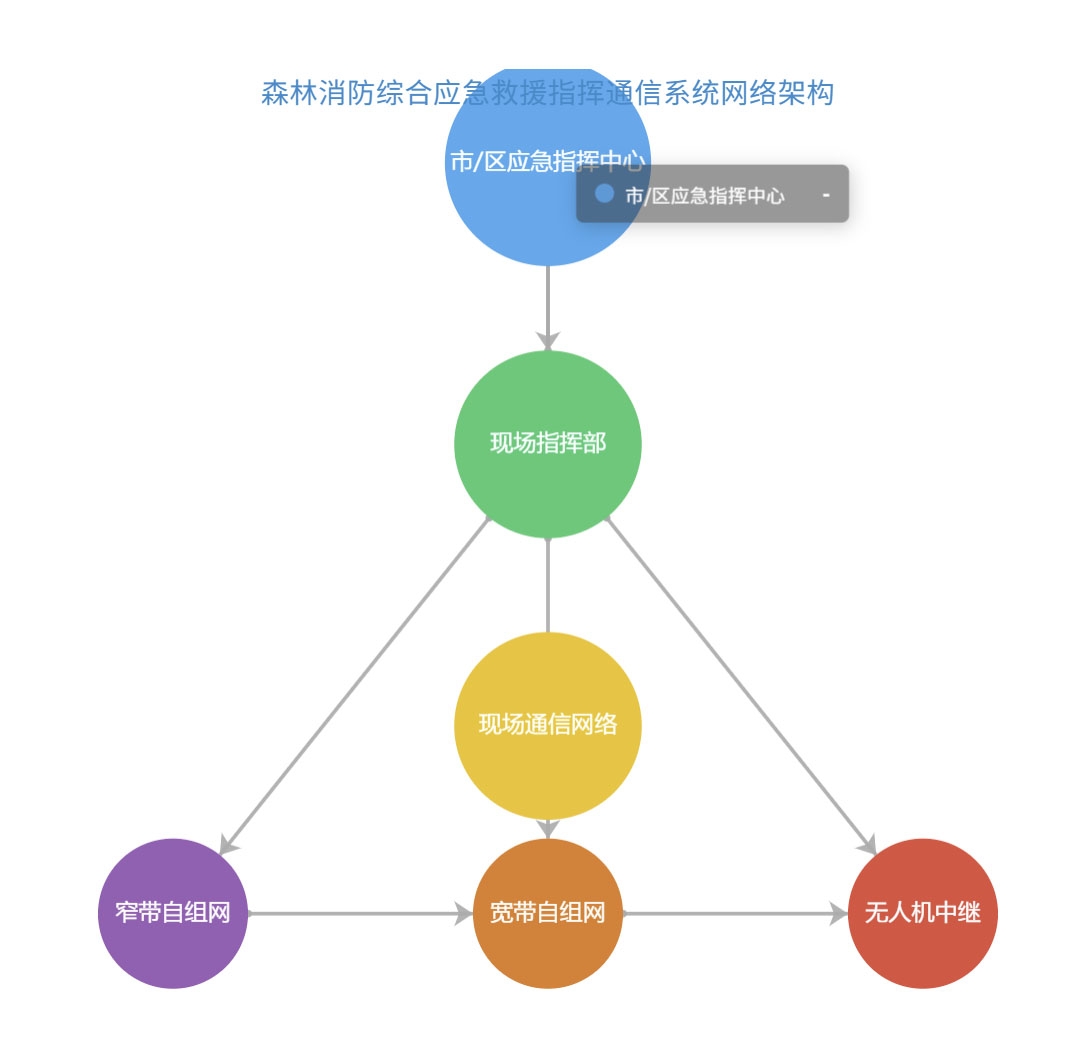

下图展示了科能森林消防综合应急救援指挥通信系统的网络架构，清晰地描绘了各层级和通信手段的连接关系。

2.2 关键子系统功能

• 窄带自组网：在无公网覆盖的山区，窄带自组网（如数字超短波电台、自组网Mesh电台）提供基本语音通信和定位功能。科能消防融合通信应急指挥系统采用无中心组网，节点设备可自动组成星型、树型或网型拓扑，具备多跳路由能力。即使某一节点故障，网络仍能通过其他路径维持通信，保证在“三断”（断网、断电、断路）环境下通信不中断 。窄带自组网支持北斗定位，可实时获取队员位置信息，并具备短信、数据传输能力，为现场指挥提供基础保障。
• 宽带自组网：宽带自组网（如自组网无线Mesh网络）用于传输高带宽数据和音视频。系统具备网络自组织能力，节点设备可自动建立邻近设备间的无线链路，形成覆盖整个火场的宽带专网 。当某一节点退出网络（如电池耗尽），其他节点能自动调整拓扑，重新组网。宽带自组网支持北斗定位和底噪扫描等功能，并具备优先保障语音业务的机制，在多业务并发时确保语音质量 。设备支持多信道并行和动态功率调节，以适应复杂地形环境。
• 卫星通信：卫星通信系统提供火场与后方指挥中心之间的长距离数据传输链路。在无地面网络的偏远林区，便携式卫星终端（如VSAT小站、天通卫星电话）可迅速接入卫星网络，将前线采集的图像、视频和定位信息实时回传。卫星通信具备广域覆盖、不受地理限制的特点，在地面通信设施损毁时成为“生命线”通信手段 。系统采用星间链路和卫星转发器，支持语音、数据和视频的综合传输，并通过冗余备份确保链路可用度。
• 无人机中继：无人机搭载通信中继设备，可在复杂地形或通信盲区迅速建立临时通信链路，实现“空中基站”功能 。例如，系留无人机或旋翼无人机升空后，可作为空中中继节点，将地面自组网与指挥中心连接起来 。无人机中继能够快速部署、移动灵活，可根据火场态势调整位置，为前线提供空中通信链路 。一些无人机还可搭载光电吊舱、红外成像仪等感知设备，具备信息采集与传输一体化能力 。
• 融合通信平台：作为系统核心，融合通信平台整合了上述多种通信手段，实现统一指挥调度和信息共享。平台具备多系统接口融合能力，可接入PDT/TETRA数字集群、模拟集群、IPPBX电话、公网PSTN、LTE/5G专网、卫星通信、短波电台等，将不同制式的语音、视频和信令转换为标准协议，在统一平台上交换管理 。平台支持音视频数据融合，可同时接入语音通信、视频监控、视频会议、地理信息系统（PGIS）等多种数据应用，实现跨系统的无缝对接和高效协同 。此外，平台提供统一的指挥调度接口，向上层应急指挥系统屏蔽底层通信的复杂性，实现平战结合的指挥模式（平时用于日常办公培训，战时迅速切换至应急指挥） 。平台采用双机热备、冗余备份等机制，确保在恶劣环境下稳定运行 。

2.3 核心平台与接口

科能融合通信平台是系统的中枢，提供语音、视频、数据的融合调度功能。平台具备以下核心功能模块：

• 统一调度：支持跨部门、跨地域的统一指挥调度，可将来自不同网络的人员纳入同一调度体系，实现一键呼叫、多方通话和群组通信。
• 多模接入：支持窄带/宽带自组网、数字集群、公网对讲、卫星通信等多种通信手段的接入，通过标准化接口融合不同系统。
• 融合交换：将不同通信制式的音视频和信令转换为标准协议，实现跨系统的互联互通和统一管理。
• 数据融合：融合语音、视频、定位、地理信息等数据，在一张图上呈现，实现态势感知和辅助决策支持。
• 安全保障：提供加密认证、权限管理、冗余备份等安全措施，确保通信内容不被窃取和系统稳定运行。

科能平台通过标准化接口与各子系统对接，例如：与窄带集群设备通过以太网接口实现终端双向语音、定位和群组呼叫 ；与宽带自组网设备通过以太网接口实现双向音视频通话和GIS定位 ；与公网对讲系统通过PoC接口实现公网终端的融合调度 ；与卫星通信设备通过网络接口实现卫星链路的数据收发等。平台还具备二次开发接口，支持与上级应急指挥系统对接，实现信息共享和联动指挥 。

2. 主要技术参数

3.1 通信覆盖范围

系统各部分的通信覆盖范围根据技术特点设计，以确保对森林火场的全面覆盖：

• 窄带自组网：视距传输下单跳通信距离通常可达5公里以上，多跳网络可扩展到数十公里 。通过在山顶部署中继站，可将覆盖范围延伸至10公里甚至更远 。即使在密林和山火浓烟环境中，窄带自组网仍能保持多跳通信链路，实现“让信号穿透林海火墙” 。
• 宽带自组网：单跳传输距离通常在2-5公里左右，视地形和天线高度而异。通过多跳中继，宽带自组网可覆盖10公里以上范围 。在实际应用中，如利用无人机中继，可将覆盖范围扩展至30公里以上 。例如，紫金山实验室的6G低空专用通信系统可提供应急救援中覆盖距离不低于30公里的专网通信 。
• 卫星通信：提供广域覆盖，基本可覆盖全球（除极区外）。在森林火灾现场，便携式卫星终端可接入静止轨道卫星或低轨卫星星座，实现与后方指挥中心的通信。卫星链路覆盖范围不受地理限制，无论火场位于山区还是偏远林区，都能建立通信链路。
• 无人机中继：无人机升空高度越高，覆盖范围越广。系留无人机可长时间悬停于高空，形成半径数公里的空中基站 。旋翼无人机快速升空后，其通信覆盖半径可达5-10公里，通过中继可延伸至更远距离 。据报道，某无人机搭载中继设备可将信号传至50公里外的通信车 。通过多架无人机接力，可在更大区域建立空中通信网络。

3.2 带宽与时延

系统各环节的带宽和时延指标满足应急指挥对实时性和数据量的要求：

• 窄带自组网：提供窄带语音通信，带宽一般在4-16 kbps左右，典型时延在数十毫秒量级，能够满足指挥调度的基本需求。在低功耗模式下，也可传输短文本信息（如GPS定位数据）。
• 宽带自组网：支持高速数据传输，带宽可达几十Mbps至百Mbps量级。典型情况下，单跳双向传输速率可达到数百Mbps，三跳传输速率不低于单跳的30% 。系统支持多链路并行，提高总带宽。时延方面，单跳单向平均时延不超过20 ms，三跳单向平均时延不超过40 ms 。这确保了音视频和高速数据能够实时传输，满足高清视频回传、远程指挥等需求。
• 卫星通信：链路带宽取决于卫星通信体制和终端能力。一般静止轨道卫星链路带宽在几十Mbps到数百Mbps不等，低轨卫星互联网（如Starlink）可提供更高带宽。时延方面，静止轨道卫星往返时延约500-600 ms，低轨卫星时延可降至几十毫秒量级。系统采用链路优化技术（如多波束、跳频等）以提高带宽和降低时延，并支持QoS保障关键业务。
• 无人机中继：无人机搭载的通信链路带宽和时延取决于其搭载的通信模块。例如，5G无人机基站可提供100 Mbps以上的带宽和低于10 ms的时延，实现实时高清视频传输 。传统无线数传模块带宽一般在几百kbps到几Mbps，时延在几十到上百毫秒。通过多无人机协同组网，可形成高带宽、低时延的空中链路。

3.3 容量与可靠性

系统在容量和可靠性方面的设计指标如下：

• 网络容量：窄带自组网可支持数十至上百个节点同时通信，通过时分多址或频分多址技术提高信道利用率。宽带自组网可支持数百个节点，通过MIMO、正交频分等技术提高频谱效率，满足多路音视频和数据并发传输。融合通信平台具备可扩展架构，可根据需求增加中继节点和接入容量，以支持更大规模的救援力量。
• 可靠性：系统采用冗余和备份设计，确保在极端条件下仍能保持通信。窄带自组网支持多跳路由和信道跳频，即使某一链路受阻仍可通过其他路径通信 。宽带自组网支持动态拓扑重构，节点故障时自动重组网络 。卫星链路采用多星冗余和链路备份，降低单点失效风险。无人机中继可多机协同，互为备份，确保空中链路可靠。平台采用双机热备和集群部署，实现故障自动切换，保证指挥调度不间断。
• 抗毁性：系统考虑了复杂环境下的抗毁设计。窄带自组网设备具备抗干扰和抗毁能力，可在噪声和干扰环境下保持通信 。宽带自组网采用抗干扰通信技术，例如跳频扩频、自适应调制，以及智能路由算法根据信道质量选择最优路径，确保在树木遮挡、地形起伏中保持连通性 。无人机中继可以快速部署，灵活调整位置，避免因某一无人机故障导致链路中断。卫星通信在卫星失效时可切换至其他卫星或备份链路。整个系统具备“一链多备”机制，确保即使一条链路失效，其他链路仍能维持通信。

3. 典型应用场景

科能融合通信系统适用于多种森林火灾应急场景，实现从火情发现、监测到扑救指挥的全流程通信保障。

• 火情发现与预警：在森林防火期，利用无人机搭载高清摄像头和红外传感器，对林区进行空中巡护，快速发现早期火源并发出预警 。无人机将火情图像和位置信息通过自组网实时传回地面指挥中心，指挥人员根据图像进行态势研判，下达扑救指令。
• 火场侦察与态势评估：火灾发生后，现场指挥部派遣无人机对火场进行侦察，获取火场范围、火势强度和蔓延趋势等信息 。无人机可采用多光谱成像技术，精确评估火场范围和火势等级，为制定灭火策略提供依据。同时，无人机将侦察图像通过自组网或卫星链路回传，指挥中心利用地理信息系统（GIS）对火情进行分析，生成火场态势图。
• 物资投送与救援：当火场出现人员被困或急需物资时，指挥中心可调度无人机将灭火器材、医疗物资等快速投送至火场一线或被困人员位置，提升救援效率 。无人机投送过程中，可通过自组网接收指挥中心指令，确保精准投放。救援人员通过自组网通信终端与无人机保持联系，报告现场需求并引导无人机降落。
• 现场指挥与扑救：在火场一线，前线指挥部使用融合通信系统对扑火队伍进行指挥调度。各扑火分队携带窄带/宽带自组网终端，实现与指挥部的语音和数据通信。指挥人员通过宽带自组网视频终端，实时查看各分队的视频画面，掌握扑救进展。窄带自组网确保基本语音通信和定位，使指挥员能够及时下达指令、协调各分队行动。通过自组网的定位功能，指挥员可实时了解各分队和装备的位置，合理调配力量。
• 跨部门协同：森林火灾往往涉及林业、消防、武警等多部门和不同地域的救援力量。科能消防融合通信应急指挥系统支持跨部门的融合通信，不同部门的通信终端（如消防的PDT集群、武警的TETRA电台、公网手机等）可通过融合平台接入统一调度 。指挥中心可一键呼叫所有相关单位，实现信息共享和协同作战。例如，在重大山火扑救中，林业部门的专业队伍、地方消防队伍、武警森林部队通过同一融合通信平台统一指挥，确保各单位行动协调一致。
• 灾后评估与总结：火灾扑灭后，指挥中心可利用融合通信系统的视频和数据记录，对灭火过程进行复盘和总结。通过回放现场视频和分析通信日志，评估指挥决策的效果和存在的问题。同时，将经验教训录入数据库，为今后的森林火灾应急处置提供参考。

4. 建设与实施要点

在建设和实施科能融合通信系统时，需要考虑以下要点：

• 系统规划：根据森林火灾多发地区的地理分布和通信需求，制定系统建设规划。明确各级指挥中心、现场指挥部和通信节点的布局，确定通信频段和资源分配。
• 设备选型：选择符合国家和行业标准的通信设备，确保设备的兼容性和互操作性。窄带自组网设备可采用国家应急数字集群（ePDT）标准的数字超短波电台，宽带自组网设备可采用Mesh网络设备或5G专网设备，卫星通信设备选用经过认证的天通卫星电话或VSAT终端，无人机中继设备根据任务需求选择合适的型号。
• 网络部署：在重点林区和高风险区域，建设固定或半固定的通信基站，形成覆盖骨干网络。在火灾现场，根据火情发展迅速部署临时通信节点，如便携自组网基站、卫星站和无人机中继，快速搭建现场通信网络。网络部署应遵循“平战结合”原则，平时可作为林业巡护通信使用，战时迅速转换为应急指挥网络。
• 系统集成：将各通信子系统通过融合通信平台进行集成，实现统一管理和调度。对各设备进行参数配置和接口对接测试，确保互联互通。集成过程中需进行充分的模拟演练，验证系统的兼容性和可靠性。
• 队伍培训：对森林消防队伍的指挥人员和通信保障人员进行系统操作培训。培训内容包括设备使用、网络配置、故障排除以及多系统协同调度等，确保一线人员能够熟练运用融合通信系统进行指挥和通信保障。
• 日常维护：建立通信系统的日常维护和巡检制度。定期对固定基站进行维护，更换电池、检查天线和网络设备；对便携式设备进行保养和校准，确保状态良好。制定应急预案，定期组织跨部门的应急演练，检验系统的实战能力。

5. 安全与抗毁设计

森林火灾现场环境复杂，通信系统需要具备高度的安全和抗毁能力，以确保在极端条件下仍能可靠运行：

• 安全加密：通信内容采用高强度加密技术，确保指挥信息不被窃听和篡改。窄带自组网和宽带自组网设备支持端到端加密，关键语音和数据通信使用AES-256等加密算法。卫星通信链路采用链路加密和认证机制，防止信号被截取。融合通信平台对用户权限和访问进行严格控制，确保只有授权人员才能接入系统。
• 电磁兼容：系统设备设计符合电磁兼容标准，具备抗干扰和抗电磁脉冲能力。在火场高温、强电磁干扰环境下，设备能够稳定工作。例如，自组网设备采用跳频扩频技术，自动避开干扰频率；关键设备具有防雷击、防冲击设计，以应对雷击和火场的复杂环境。
• 冗余备份：关键通信链路和设备采用冗余配置。例如，卫星链路同时连接多颗卫星，或配置备份卫星链路；窄带自组网和宽带自组网均采用多路径路由，节点冗余部署。指挥调度台和服务器采用双机热备，任何一台故障另一台可立即接管。电源系统配备备用电池和应急发电机，确保在断电情况下通信不间断。
• 抗毁设计：通信设备和网络架构具备抗毁性。自组网采用无中心架构，节点对等，任何节点故障不影响全网通信 。设备采用模块化设计，便于快速更换受损部件。关键设备具备防水、防尘、防震性能，满足野外恶劣环境要求。通信链路采用多手段组合，即使一种链路受损，其他链路仍可提供备份。例如，在无公网时优先使用卫星和自组网，公网恢复后自动切换 。系统架构预留接口，方便未来引入新的通信技术（如5G-A、6G）或设备，以适应技术演进。
• 应急预案：制定通信系统的应急预案和操作手册，包括设备故障、网络中断、人员伤亡等情况下的处置流程。明确各级指挥中心和现场指挥部的应急通信保障职责，确保在通信系统部分失效时，仍能通过其他方式维持基本指挥。定期组织通信应急演练，检验预案的有效性，提高队伍的应急处置能力。

6. 标准与规范

科能消防融合通信应急指挥系统方案遵循国家和行业相关标准规范，确保系统的兼容性和互操作性：

• 国家应急通信标准：采用国家应急管理部发布的相关标准，如《应急指挥通信保障能力建设规范》（YJ/T XXXX） 、《应急专用数字集群（ePDT）通信系统技术规范》等，确保系统符合应急通信的通用要求。
• 通信制式标准：窄带自组网采用国家应急数字集群（ePDT）标准，支持与警用数字集群（PDT）等制式兼容 。宽带自组网采用Mesh网络技术和5G专网标准，具备与公网5G互通能力。卫星通信使用中国自主的天通卫星通信系统，或与国际卫星系统兼容，以满足全球救援需求。
• 融合通信协议：融合通信平台遵循统一的通信协议和接口规范，实现不同通信系统的互联互通。例如，支持标准的IP语音（VoIP）协议、视频会议协议（H.323/SIP）以及地理信息接口标准（OGC标准）等，确保系统能够与现有指挥信息系统对接。
• 频率与频谱管理：通信频段的使用符合国家无线电管理部门的规定，确保系统在合法频段运行，并预留足够的频率资源以应对扩展需求。窄带自组网采用350MHz或370MHz等应急通信专用频段，宽带自组网使用2.4GHz/5GHz等免许可频段或专用频段。卫星通信使用批准的卫星频段。
• 建设与验收规范：参照《森林防火通信系统建设技术规范》等行业标准进行系统建设和验收。在系统建设过程中，按照规范要求进行设计、施工和测试，确保设备选型、部署和集成符合技术标准。验收时，对系统的功能、性能、可靠性进行全面测试，符合相关标准后方可投入使用。

7. 发展方向

随着技术的发展，科能森林消防现场指挥融合通信系统将朝着更加智能、高效的方向演进：

• 5G/6G技术融合：第五代移动通信（5G）的高速率、低时延特性将在森林消防中得到更广泛应用。5G网络的部署将使火场实时视频回传、无人机集群控制、远程指挥等成为可能 。一些国家已开展临时5G火场通信试验，通过便携式5G基站为前线提供高速数据链路 。未来6G通信的发展将进一步提升带宽和可靠性，实现空天地一体的泛在连接 。同时，物联网（IoT）技术将在林区广泛部署，大量传感器节点实时监测温度、湿度、烟雾等数据，通过5G/6G网络接入指挥系统，实现智能监测预警 。5G/6G与物联网的融合，将使森林消防通信从“人-人通信”拓展到“人-物通信”，构建更加全面的感知和通信网络。
• 卫星互联网与天基通信：卫星通信技术的发展为森林消防通信带来新的契机。低轨卫星互联网（如Starlink等）的兴起，将提供覆盖全球、低时延的宽带通信服务 。未来，森林消防指挥车、野外营地可以通过便携卫星终端接入卫星互联网，获得高速稳定的网络支持，即使在没有地面网络的偏远林区也能与指挥中心实时通信 。同时，卫星遥感技术将更加强大，高分辨率光学卫星、红外卫星以及合成孔径雷达（SAR）卫星的结合，能够实现对森林火情的全天候、全天时监测 。例如，SAR卫星可以穿透烟雾和黑夜，持续监测火场动态。天基通信还包括利用卫星进行定位导航授时，为消防队伍提供精确的位置服务和统一的时间基准。可以预见，未来的森林消防将更加依赖天基信息网络，形成“天上看、地上查、网上管”的新格局。
• 无人化装备与通信：无人机、无人车等无人化装备将在森林消防中承担更多任务，也对通信提出新的要求 。未来火场可能出现无人机群协同侦察、无人消防车辆灭火等场景，这些无人系统需要可靠的通信链路进行控制和数据回传。为此，通信系统需要支持高速率、低时延、抗干扰的无线链路，以及一对多的组网通信能力。例如，5G的URLLC（超高可靠低时延通信）特性可满足无人机编队控制的需求。同时，无人装备本身也可作为通信节点，如无人机搭载中继设备，充当空中基站或移动热点，为地面队伍提供通信服务 。无人化装备的大量应用，将推动通信系统从支持“人”向支持“机器”扩展，要求通信体系具备更强的自主组网和智能调度能力。
• 指挥体系的智能化与扁平化：未来的森林消防指挥将更加趋向扁平化和智能化 。一方面，借助先进的通信和信息系统，高层指挥中心可以实时掌握一线态势，直接指挥到基层班组，减少中间层级延误，实现扁平化指挥 。另一方面，AI辅助决策系统将成为指挥员的“智能参谋”，实时提供火情研判、资源调配建议，甚至在特定情况下自动执行预先设定的指挥流程（如自动调度最近的救援力量）。指挥体系还将更加注重协同联动，不仅消防队伍内部，还包括与气象、林业、交通、医疗等部门的联动，通过统一的通信平台共享信息、协同行动。这种大应急指挥模式需要通信系统具备跨部门、跨地域的融合能力，实现真正的一体化指挥。

综上所述，科能森林消防现场指挥融合通信方案通过整合多种通信技术和设备，构建了空地一体、宽窄带结合的应急通信网络，为森林火灾扑救提供了全方位的通信保障。该方案在技术参数、应用场景、安全设计等方面均进行了全面考虑，符合国家相关标准和规范。随着5G/6G、卫星互联网、无人装备等新技术的发展，未来的森林消防通信系统将更加智能、高效，为保护森林资源和人民生命财产安全提供更有力的支撑。
