传统PBX和模拟对讲系统如何利旧接入融合指挥调度平台

原有PBX、模拟电话和对讲线路仍在使用，指挥中心却需要在统一界面联系各个岗位。此时，改造可以先从系统间互通开始：保留可继续使用的交换设备、终端和线路，通过适配接口接入融合指挥调度平台，再按业务需要逐步扩展。

利旧接入需要分别验证语音互通、状态获取和调度控制。通话接通，不代表平台已经掌握原系统每台终端的状态，也不代表能够执行强插、分区广播或远程控制。方案设计应将这些能力逐项落实到接口、配置和验收结果。

1. 确定利旧范围

先确定原系统继续承担哪些业务，再选择网关。常见改造方式有三种：

• 保留整套PBX：原分机和线路继续由PBX管理，新增平台通过中继联系原有岗位，适合先实现系统间互通。
• 保留模拟终端和线路：将兼容的模拟电话或电话式对讲终端迁移至FXS网关，号码、供电和呼叫业务转由新接入链路承载。
• 保留对讲主机：现场终端与专有总线保持原连接，从主机开放的电话、音频或协议接口接入平台。

这三种方式对故障的影响不同。保留PBX时，本地分机业务可能继续独立运行；终端迁移后，则需要考虑新网关、网络和平台不可用时的通信安排。应在设计阶段明确这种依赖关系。

2. 核对现有接口

接口摸底应结合设备型号、板卡资料、现有配置和实际接线。RJ11、RJ45只是连接器形式，不能据此判断协议和电气兼容性。专有数字话机、总线对讲和标准模拟电话可能使用相似接头，但不能直接互接。

1. 查设备：记录PBX、对讲主机及终端型号，确认软件版本、板卡类型和接口授权。
2. 查线路：区分分机线、外线、数字中继与专有总线，核对供电来源、线制和端口定义。
3. 查业务：整理号码、热线、转接、广播分区、值班关系及高峰同时通话需求。
4. 查开放能力：确认是否提供SIP中继、标准模拟接口、E1、音频输入输出、干接点或业务API。
5. 留原始记录：备份配置，标记端口与线缆，保留当前拨号方法和维护联系人。

最终形成“原设备—接口—业务—平台资源”的对应清单。接口定义不明的线路，应先确认电压、引脚和信令方式，再开展接线测试。

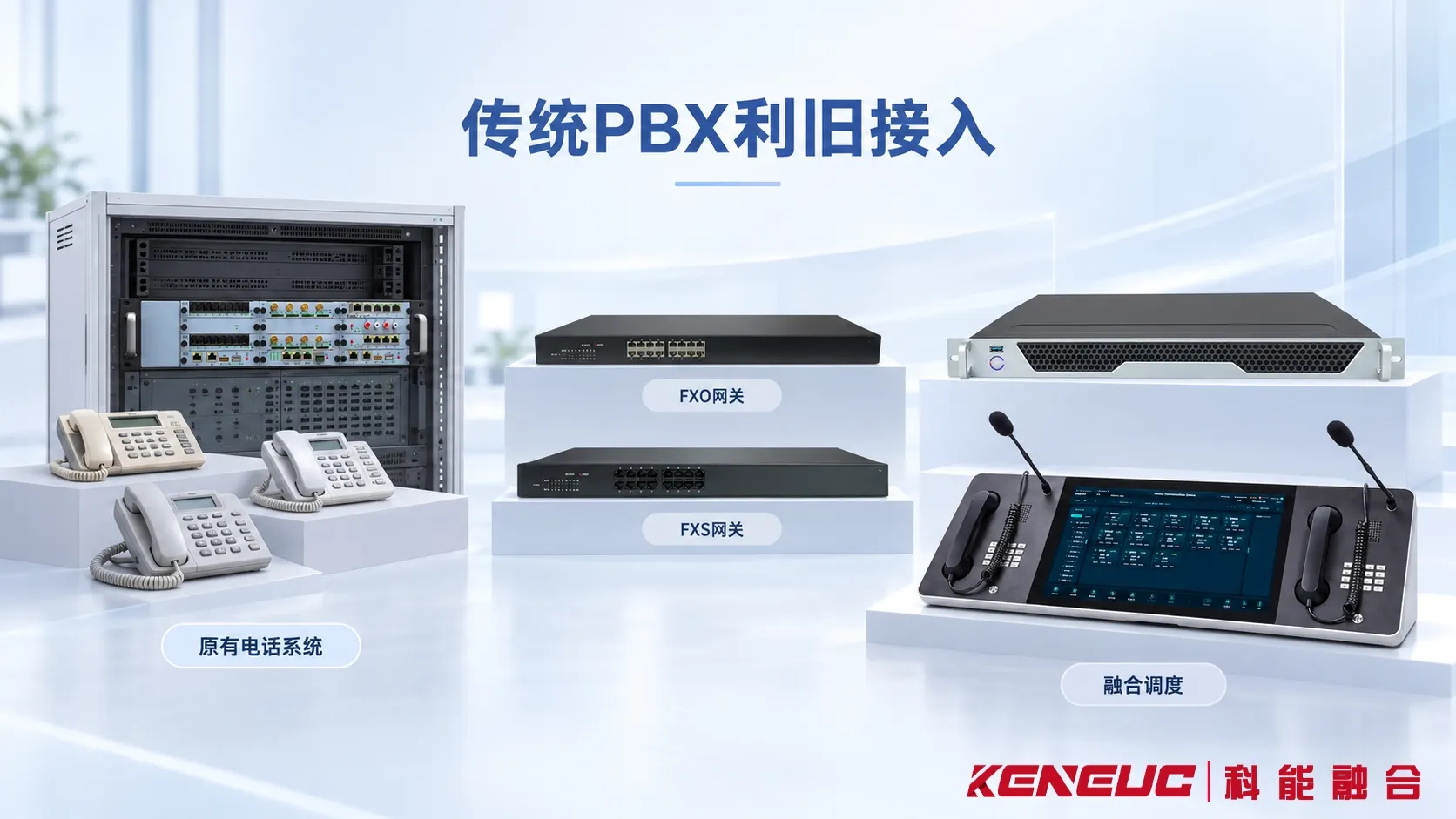

3. 传统PBX接入

PBX具备可用的SIP中继时，可先评估直接对接；不具备合适的SIP能力时，再使用与原接口匹配的模拟或数字语音网关。

SIP中继

双方需要约定注册认证或地址认证方式，配置允许互通的号码范围，并核对音频编码、DTMF传输、保持及转接行为。中继建立后，应分别验证平台呼叫原分机、原分机呼叫调度席两个方向。

平台显示时，应区分中继可用状态、当前呼叫状态和原分机状态。只有原PBX提供相应接口或订阅能力，并完成对接后，才能显示其内部终端状态。

模拟接口

FXS侧提供馈电和振铃，FXO侧承担类似模拟电话的摘挂机与拨号行为。连接PBX时，应按双方电气角色配对，不能将两个供电的FXS端口直接相连。

通过PBX模拟分机口接入时，平台呼叫原分机的一种实现方式是：网关FXO口摘取PBX线路，取得拨号条件后发送目标分机号码，再由PBX完成内部呼叫。能否自动完成这一过程，取决于网关的拨号能力、配置和PBX规则。

反方向呼叫时，原分机可以先拨打分配给网关的接入号，再由网关送往固定调度目标，或在支持的情况下接受后续拨号。接入方案应写清实际操作步骤，避免将二次拨号描述为任意号码直接互拨。

模拟中继还会限制跨系统并发。两条普通模拟通道通常只能同时承载两路跨系统通话，即使PBX内部有更多分机，也不会因此增加接入容量。

数字中继

E1对接需要匹配物理接口、电气阻抗、成帧方式、信令、时隙及主从时钟关系。PRI、R2或专有信令不能默认互换，应先确认网关支持原PBX实际采用的方式。

链路上线后，除拨号测试外，还需检查同步、滑码和告警。具体配置应使用对应设备及软件版本的文档，不宜直接套用其他型号的命令。

若采用终端迁移方式，可结合 FXS语音网关 核对线路和供电条件；需要保留多种接口时，可进一步查看 调度交换设备 的板卡配置，再根据端口清单确定组合。

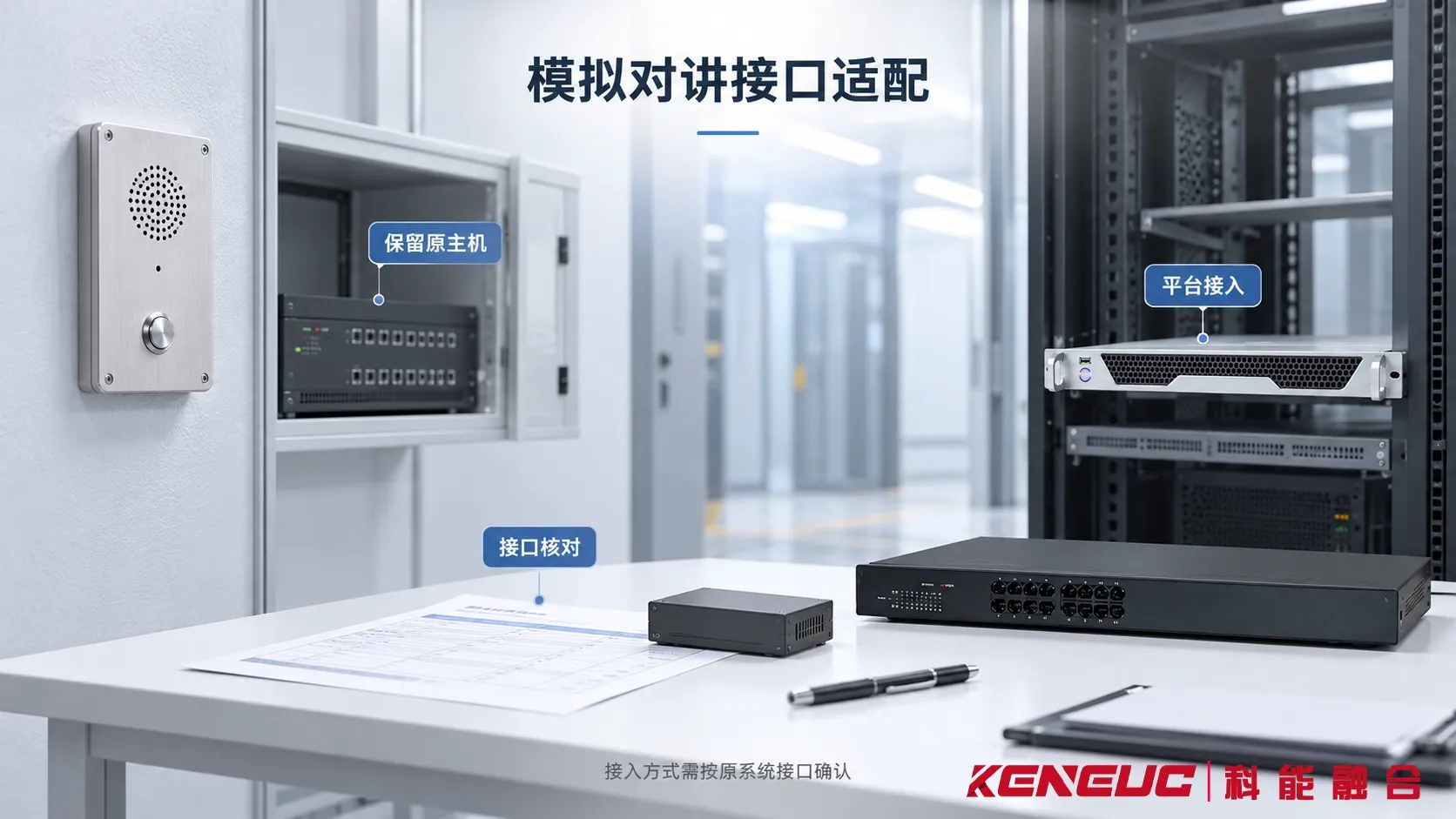

4. 模拟对讲接入

模拟对讲的接入方式取决于原系统如何传输音频、供电和呼叫信号，不能只按“二线”或“模拟”两个词选择网关。

标准电话式对讲

确认采用兼容的标准模拟电话接口后，可以继续保留在原PBX下，也可以迁移至FXS网关。应按终端真实功能验证一键呼叫、自动接听、免提通话和远端挂机，避免只测试手动拨号。

音频与控制接口

原主机提供音频输入输出时，需要核对电平、阻抗、平衡或非平衡接法，以及二线、四线音频形式。若还需传递呼叫触发、应答或通话方向控制，则要进一步确认信号方向、触发逻辑和电气兼容性。

音频口只提供音频通路。干接点通常只表达有限的开关事件，不能自动携带终端地址。多个终端共用一路音频时，如果原主机没有额外输出身份信息，平台可能只能识别到区域或主机，无法定位到具体呼叫终端。

专有总线对讲

对于同一线路承载供电、寻址和音频的系统，应优先保留原主机，从其开放接口或配套模块接入。若没有合适的开放接口，需要评估专用适配或局部更换，不能承诺使用通用SIP网关即可保留全部功能。

RoIP网关主要面向无线电台音频与控制接入，也不能直接视为通用有线对讲转换器。只有接口定义和控制方式匹配，才适合进一步开展兼容性测试。

5. 号码与网络配置

规划号码和路由

先整理各系统号码，再决定是否保留原号。多个区域存在重号时，可以在平台侧增加区域前缀，送入对应中继前再转换为原分机号码。号码示例只用于说明规则，不应当作已经实施的配置。

• 双向规则：明确平台到旧系统、旧系统到调度席分别如何拨号。
• 身份转换：核对原系统是否发送真实主叫号码，以及网关和平台如何处理。
• 权限范围：只开放业务需要的号码和外呼权限。
• 失败处理：分别设置忙线、无应答和无路由的处理，防止默认路由相互转回。

共享端口未提供具体主叫身份时，可以标记为“A区对讲接入”，但不能将该名称解释为某台终端的实时身份。

检查信令与媒体

SIP负责建立和控制呼叫，语音通常由RTP承载。注册正常或电话已经振铃，并不能证明双向媒体路径畅通。应分别检查信令地址和媒体地址，按设备实际配置开放必要的端口范围。

跨网段、经过NAT或防火墙接入时，应核对SDP中的媒体地址是否可达、端口映射是否正确，以及设备是否支持当前网络部署方式。需要跨安全边界时，可根据项目采用VPN或SBC等方式，但不能用一个未经验证的NAT选项替代整体网络设计。

出现单向音频时，可按以下顺序排查：

1. 确认双方协商的音频编码及媒体地址。
2. 检查两个方向的RTP收发计数和防火墙记录，判断是否存在单向阻断。
3. 核对NAT映射、媒体转发及SIP ALG是否改写了相关信息。
4. 媒体双向到达后，再检查网关音频增益、接线及原主机音频接口。

网络侧可按需实施语音业务隔离、访问控制和QoS。QoS是否有效取决于传输路径上的设备配置，应结合实际负载检查丢包、时延和抖动。

6. 明确调度边界

将计划实现的功能列成矩阵，每项写明依赖条件和验证结果，有助于避免把平台能力直接等同于旧设备能力。

应急呼叫还应测试通道全部占用时的行为。平台内部设置的优先级，不会自动传递为PBX、模拟中继或专有对讲系统的抢占权限。

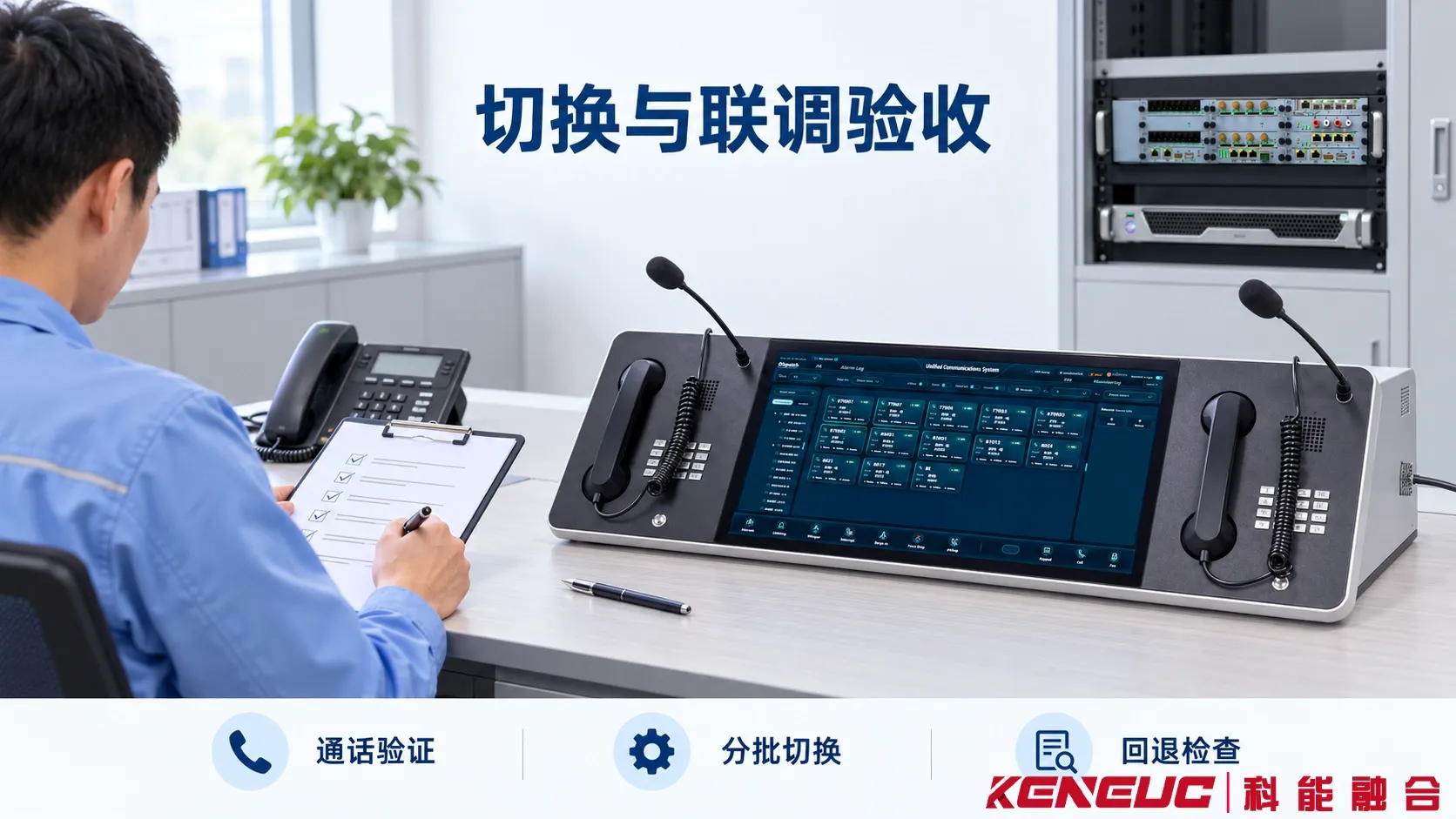

7. 切换与故障回退

上线前应保留原配置和接线记录，先完成单点试接，再按区域或业务分批切换。关键岗位需明确维护窗口、备用联系方法及恢复原业务的步骤。

1. 配置备份：保存PBX、网关和平台配置，记录号码、线路与端口对应关系。
2. 试点验证：选择普通岗位测试完整呼叫流程、异常释放和实际操作。
3. 分批上线：每批完成业务确认后，再扩大接入范围。
4. 故障演练：在维护窗口验证断网、网关失联、平台停止及恢复后的表现。
5. 回退确认：明确执行人员、恢复配置、线路复原及业务检查方法。

保留PBX独立运行时，应断开新增平台链路，检查原有本地通话是否确实可用。终端已迁移至网关时，则应验证新供电和呼叫路径的故障影响。断电直通、备用路由和主备切换需要具体设备支持，不能作为所有网关的默认能力。

准备接入评估时，可先提供设备型号、端口照片、号码表和业务清单，再结合 融合通信平台方案 核对保留范围、接口组合和新增调度需求，使选型与现场条件对应。

8. 联调与验收

验收应覆盖正常业务与异常情况，尤其关注未接听取消、双方先挂机和网络中断后的通道释放。仅拨通一次，无法证明系统适合长期值守。

测试记录应包含设备版本、配置、操作时间和结果。容量、音质及恢复要求由项目双方事先约定；PBX、网关与平台使用一致的时间参考，便于关联呼叫记录和故障事件。

9. 常见问题

原PBX的专有数字话机能直接连接FXS网关吗？

通常不能。专有数字话机需要匹配的供电和信令，不能因接头相同就连接标准FXS口。可以继续保留在原PBX下，通过系统间中继实现岗位互通。

传真机能随模拟电话一起迁移吗？

需要单独验证。传真可能采用T.38或音频透传方式，要求链路相关节点兼容，并检查实际文档的收发结果。语音通话成功不能代替传真验收。

利旧改造必须更换全部电话线吗？

不必一律更换。应检查线路电阻、绝缘、接头及干扰情况，再与新网关的馈电和振铃能力核对。超出设备支持范围的线路，需要修复、调整接入点或改用其他传输方式。

怎样区分忙音检测与真实应答？

忙音检测主要用于识别特定提示音或释放条件，并不等于对端已经接听。部分模拟接入缺少明确的应答监督，接通时间与实际接听时间可能存在差异，应在记录和计时规则中说明。

后续迁移到IP终端，平台号码可以保留吗？

若号码与物理端口分开管理，可以通过调整后端路由保留平台侧号码。迁移后仍需复核热线、转接、分组和权限，确认原有业务关系继续有效。
