应急指挥平台如何接入视频监控？GB/T 28181对接与报警画面关联

应急指挥平台接入现有视频监控系统后，可能出现两种情况：摄像机在原有监控平台中可以正常预览，却无法在调度台打开；报警信息已经传到指挥中心，但系统无法自动找到对应摄像机，需要调度员手动搜索现场画面。

这两类问题分别涉及视频资源接入和报警业务关联。GB/T 28181为公共安全视频监控联网提供了标准化的信令、控制与媒体传输机制，能够支持跨平台的设备注册、目录查询和视频点播。但摄像机能够接入，并不意味着报警源与视频通道已经建立对应关系。

在实际系统集成中，需要先完成视频平台对接和资源目录管理，再将报警设备、区域位置与摄像机通道关联起来。视频能否打开、报警能否定位正确画面，以及取流失败后如何处理，都需要在实施过程中分别验证。

1. 视频接入的系统边界

工业园区、能源企业和公共安全项目通常已经建设视频监控系统，摄像机由NVR或视频管理平台（VMS）统一管理。新增应急指挥平台时，可以在保留现有监控系统的基础上，通过GB/T 28181接口或相应视频接入网关共享监控资源。

根据已有系统条件，常见的接入方式有两种：

• 监控平台级联：原有视频管理平台提供GB/T 28181联网接口，通过上下级平台注册、资源共享和媒体协商，使应急指挥平台能够访问授权的视频通道。这种方式适合摄像机数量较多、已经集中管理的项目。
• 前端设备直接接入：支持相应国标协议的摄像机或NVR向具备国标接入能力的服务器注册，由接入服务维护设备目录和视频访问关系。这种方式适合规模较小或尚未建设统一监控平台的场景。

平台级联不一定要求所有摄像机直接注册到应急指挥系统。如果下级视频平台已经承担设备注册、录像管理和状态维护，上级平台可以通过级联关系获取共享目录，再根据实际权限调取指定通道。

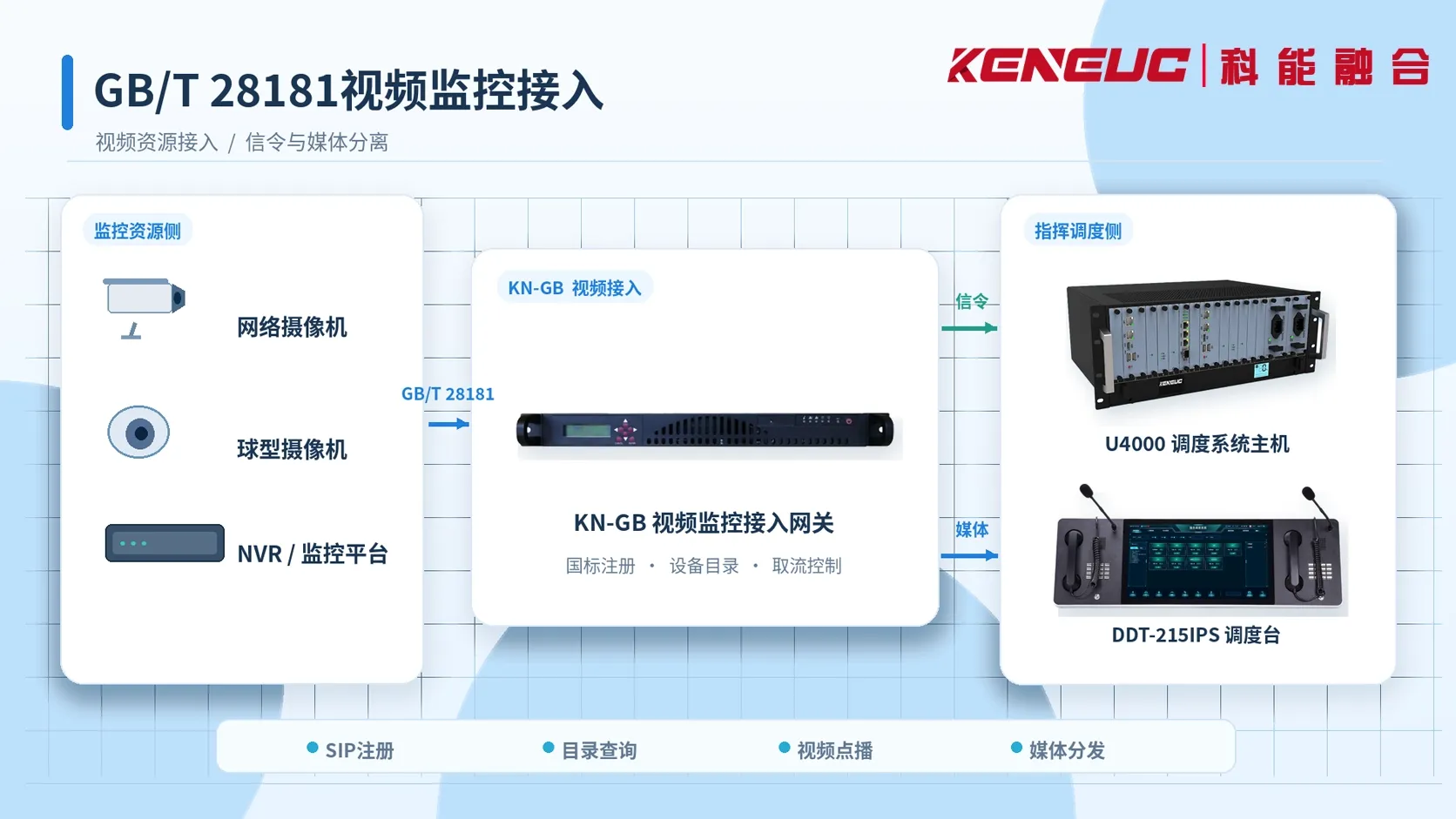

从逻辑架构看，系统至少需要区分三个部分：视频监控侧负责摄像机与视频资源管理，国标接入服务负责联网协议交互及必要的媒体适配，应急指挥业务平台负责报警处理、点位关联和调度操作。

这里还需要区分信令路径与媒体路径。SIP注册、目录查询和点播控制可以经由国标接入服务器处理，实时视频流则按照媒体协商结果传输，可能经过媒体转发服务，也可能采用其他符合部署要求的传输路径，并不要求全部视频数据经过应急业务服务器。

2. 注册、目录与实时点播

GB/T 28181-2022《公共安全视频监控联网系统信息传输、交换、控制技术要求》于2023年7月1日实施，代替GB/T 28181-2016。标准采用SIP相关机制处理会话控制，并通过MANSCDP描述目录、设备控制及报警等业务命令，实时媒体使用RTP等协议传输。

对于应急指挥平台，设备注册成功只是建立视频接入能力的第一步。只有完成目录获取和实际点播测试，才能判断监控通道是否真正可用。

设备注册与认证

前端设备或下级平台需要配置相应的SIP服务器地址、端口、设备编码、认证信息及注册有效期。在采用SIP摘要认证的典型场景下，注册交互过程可以表示为：

1. 设备或下级平台发送REGISTER注册请求。
2. 注册服务器返回401 Unauthorized认证挑战。
3. 设备携带认证信息再次发送REGISTER。
4. 服务器认证通过后返回200 OK，完成本次注册。

这一过程是采用认证挑战时的典型示例，具体消息交互以实际部署和认证配置为准。注册成功后，系统还需要维护心跳与状态信息。如果信令注册正常但媒体端口不通，视频仍然可能无法播放。

目录查询与资源同步

设备或下级平台注册后，上级平台通过SIP MESSAGE发送设备目录查询请求，消息体使用MANSCDP规定的XML格式，其中CmdType为Catalog。

接收方对查询请求进行SIP层应答，并通过相应MESSAGE返回目录结果。对于包含多个摄像机通道的目录，实际响应可能涉及多条消息，接入平台需要正确处理查询序列号、结果总数及通道列表。

目录通常包含设备或通道编码、名称、设备状态及其他资源属性。接入平台需要保存这些信息，并记录资源所属的下级平台，避免不同监控系统中的通道发生混淆。

在支持目录订阅的系统中，还可以通过SUBSCRIBE订阅目录变化，由下级平台使用NOTIFY传递相应更新信息。目录查询用于取得当前资源，目录订阅用于感知后续变更，两种方式可以结合使用。

对于已经投入运行的系统，应重点检查摄像机新增、删除、替换或重新编号之后，上级平台能否及时更新目录。否则，即使视频服务器运行正常，调度台也可能继续访问已经失效的旧通道。

实时点播与媒体传输

调度员在界面中选择某个摄像机后，接入平台根据设备目录和访问权限，发起相应的实时点播请求。

在典型SIP实时点播流程中，平台通过INVITE发起会话，并利用SDP描述媒体接收地址、端口和相关参数。对端接受后返回200 OK，发起方发送ACK确认，随后按照协商结果传送RTP媒体流。会话结束时，可以通过BYE完成释放。

完整的典型交互顺序可概括为：

1. REGISTER及认证交互：完成设备或平台注册。
2. MESSAGE（Catalog）：查询并获取摄像机通道目录。
3. INVITE/SDP：请求指定通道的实时视频。
4. 200 OK与ACK：完成会话建立及媒体参数确认。
5. RTP：按协商结果传输实时音视频数据。
6. BYE及相应应答：结束点播会话并释放资源。

GB/T 28181规定了基于PS封装或视音频基本流等媒体负载方式。平台能否直接播放，还取决于视频编码、封装格式和接收端的解码能力。如果目标调度终端不支持现有流格式，可能需要通过接入网关或媒体服务完成解封装、转换或转码。

因此，不能仅根据SIP注册状态判断视频接入是否完成。工程验收至少还应验证目录完整性、INVITE交互、媒体流到达情况和最终画面显示结果。

3. 报警源与摄像机点位映射

视频接入解决了摄像机能否被访问的问题，而报警画面关联还需要解决另一个问题：报警系统中的设备编号，如何找到视频平台中的摄像机通道。

在同一工业现场，不同系统往往采用独立的编号体系。例如，气体检测系统使用探测器编号，设备管理平台使用设备位号，GIS系统使用区域标识，视频管理平台则使用摄像机通道编码。

即使这些设备安装在同一区域，它们的编号也不会自动一致。因此，应急指挥业务层需要建立报警源、区域位置和视频资源之间的映射记录。

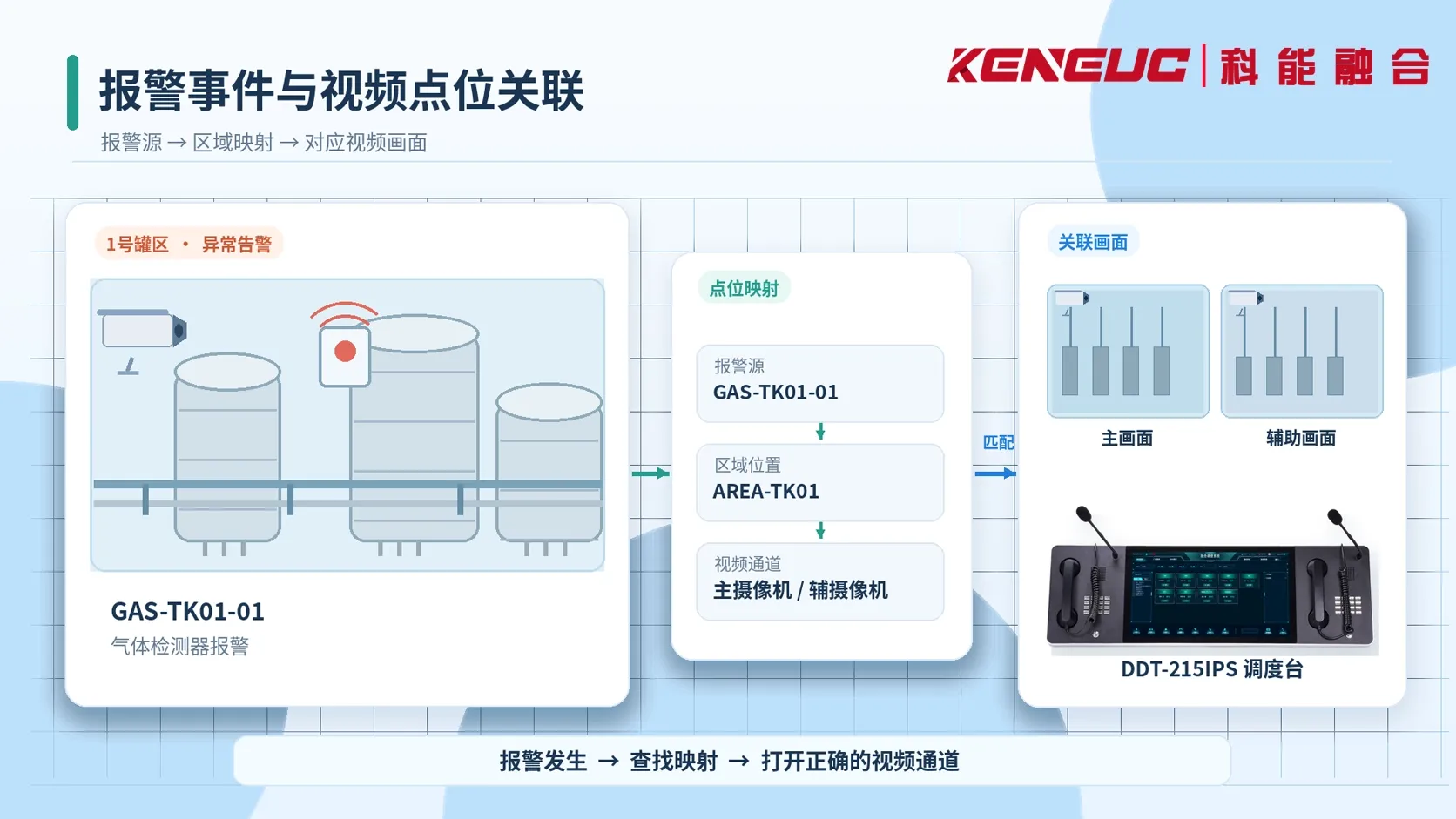

以下以化工厂1号罐区为例，展示一组简化的配置关系：

上述编号仅用于说明映射关系，不代表真实设备。实际项目中的国标设备编码，应根据GB/T 28181的统一编码规则和现场设备目录确定。

当报警源GAS-TK01-01上报异常时，业务平台先找到AREA-TK01，再根据映射记录定位主视频通道。如果主摄像机不可用，系统可以在获得相应授权的前提下提供辅助通道供调度员选择。

这种映射关系不一定是一对一的。一个报警源可以关联多个摄像机，同一摄像机也可能覆盖多个相邻报警点位。配置时需要确定主次顺序、实际覆盖范围和画面用途，避免报警发生后弹出大量无关视频。

映射数据还应随设备变更进行维护。摄像机更换、通道重新编号或区域调整后，应重新核对对应关系，而不能仅凭设备名称相似自动匹配。

4. 报警通知与画面联动

应急指挥平台收到的报警可能来自视频监控设备，也可能来自消防系统、气体检测器或生产设备管理平台。两类报警的传输方式不同，需要分别处理。

国标设备的报警上报

对于符合GB/T 28181要求的视频监控联网系统，报警信息可以通过SIP MESSAGE传递，消息体使用MANSCDP定义的报警通知格式，CmdType为Alarm。报警消息可包含报警设备编码、报警级别、报警方式、报警时间及相关描述信息。

在采用事件订阅机制的场景中，观察者可以通过SUBSCRIBE订阅报警事件，事件源在相应事件发生后使用NOTIFY发送通知。因此，直接报警消息传递与订阅事件通知需要根据具体接口分别实现，不能统一理解为同一条MESSAGE流程。

报警消息中的DeviceID等标识应与实际目录和设备关系核对。收到合法报警消息不代表已经存在可显示的视频画面，仍需由平台进一步确定相关摄像机通道。

第三方报警系统的数据接入

工业传感器、消防报警控制器和设备管理系统不一定支持GB/T 28181。这些系统通常通过自身的通信接口接入应急业务平台，例如业务API、消息服务或经过协议转换的设备数据接口。

指挥平台需要将这些不同来源的事件转换为统一的业务记录，至少包含事件标识、报警源、类型、时间、位置及处理状态，再根据已经配置的点位关系调用视频资源。

从报警触发到画面显示

以罐区气体报警为例，在报警接口和摄像机点位映射已经完成配置的情况下，可以按照以下流程实现画面联动：

1. 接收事件：报警系统上报异常信息，指挥平台识别报警源并建立事件记录。
2. 查询映射：根据报警源或区域标识查找关联的视频平台和摄像机通道。
3. 核验资源：检查通道是否存在、当前状态是否正常，以及目标调度员是否具有访问权限。
4. 发起点播：视频接入服务通过对应协议请求媒体流，媒体处理服务按实际部署方式向客户端提供视频。
5. 显示画面：调度台展示报警信息及成功获取的视频；如果取流失败，则提示原因或提供备选点位。
6. 执行调度：调度员根据现场情况联系相关人员，进行语音呼叫、视频会商或后续事件处置。

实际运行时还要处理重复报警。如果同一设备短时间内持续上报异常，平台应根据报警源、事件类型和时间范围进行事件合并或去重，避免在调度台反复创建相同窗口。

自动显示视频也不等于自动保存录像。实时预览、历史录像检索、报警录像截取和事件档案保存属于不同业务，需要分别对接监控平台的相应服务并确认访问权限。

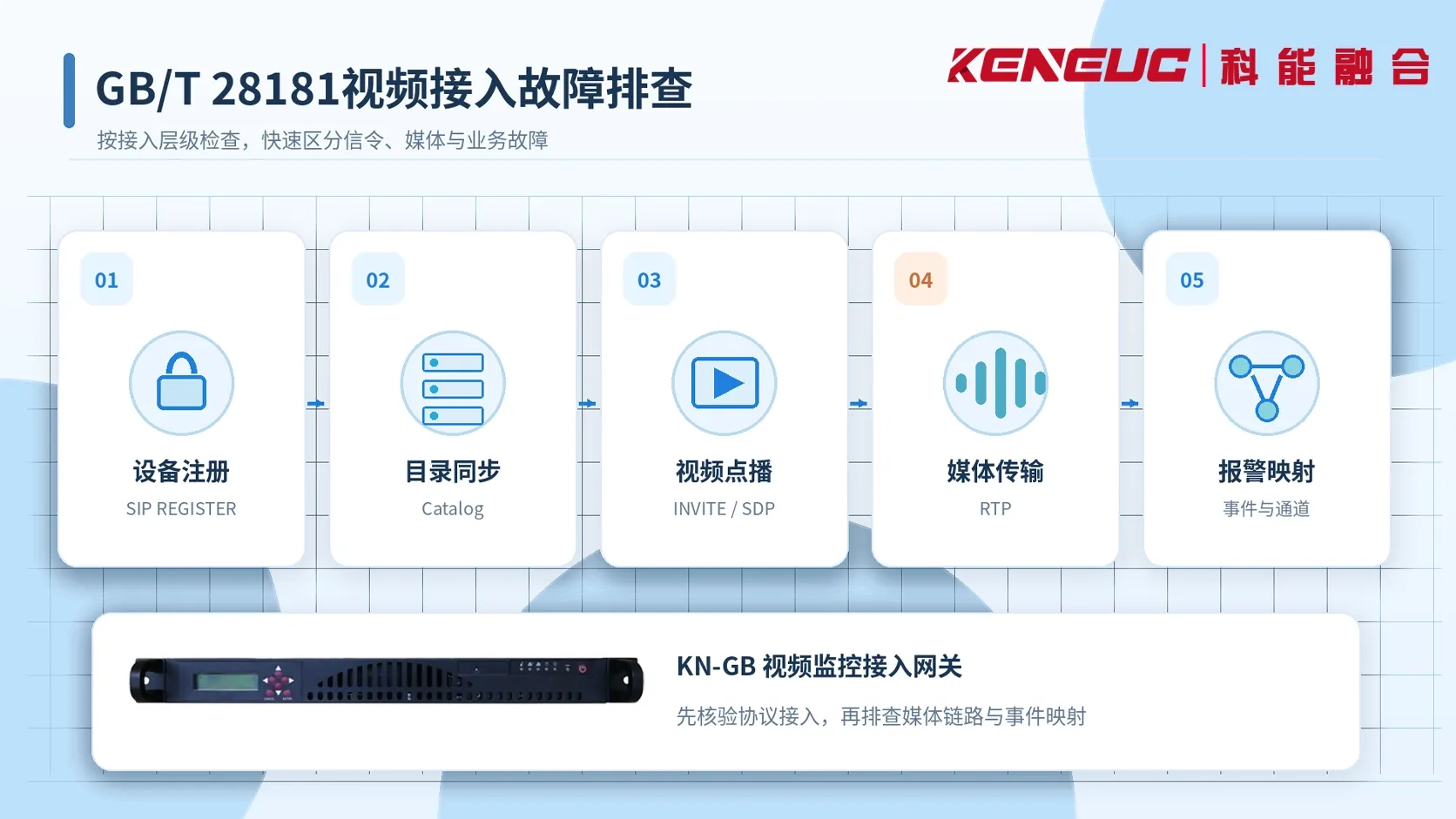

5. 视频接入与报警联动排障

当视频监控接入或报警联动出现异常时，应沿着注册、目录、信令、媒体和映射关系逐层检查。视频画面无法打开，不一定是摄像机故障；收到报警却没有自动弹窗，也不一定是GB/T 28181接口异常。

其中，注册成功但画面无法播放是典型的信令与媒体路径不一致问题。SIP服务器能够收到REGISTER和INVITE，并不意味着媒体服务器一定能够接收RTP数据。

对于跨网段、跨防火墙或经过NAT的部署，应检查SDP中的媒体地址、实际发送目标、相关端口和网络路由。必要时通过媒体中继解决网络可达性问题，同时确认所采用的媒体封装和编码格式能够被接收端正确处理。

如果视频可以正常手动点播，但报警发生后没有弹出画面，应优先检查业务层，包括事件是否被正确解析、报警源是否存在映射、映射通道是否有效，以及当前账号是否具有访问权限，而不必立即重新配置全部国标接入参数。

对于频繁离线或重复报警的设备，还应检查心跳状态、目录更新和事件去重策略。摄像机离线、媒体服务异常与业务映射失效应使用不同的故障提示，便于维护人员快速定位。

6. 工程联调与验收

视频监控与应急指挥平台完成对接后，不能只通过一台摄像机的实时预览判断系统已经满足交付要求。正式验收需要验证视频资源管理、报警关联、权限控制和异常恢复等完整流程。

对于多平台接入项目，建议将测试分为以下几类：

• 注册与认证：验证设备或平台能够按配置完成注册、状态保持和异常重连。
• 目录管理：检查共享通道数量、编码、名称和在线状态，验证目录变更后的同步结果。
• 实时点播：验证INVITE/SDP交互及媒体传输，在不同视频编码和码流条件下测试画面显示。
• 报警关联：分别触发视频设备报警和第三方业务报警，检查是否能够定位正确摄像机。
• 权限控制：使用不同岗位账号验证视频查看、画面分发和其他控制操作的授权范围。
• 并发与性能：在约定的视频通道和同时预览规模下，测量画面建立时间、端到端延迟和服务器负载。
• 故障恢复：模拟设备离线、网络中断、目录变化及媒体服务故障，检查状态提示、重新连接和恢复结果。

具体性能指标应结合适用标准、项目合同和设备能力确定。设备目录容量不等于可同时播放的视频路数，媒体转发和转码能力也需要独立核算。对于需要在调度台、大屏及视频会商系统之间同时分发画面的项目，尤其要验证并发取流和媒体输出能力。

科能融合KN-GB视频监控接入网关面向视频监控系统与视频指挥调度、视频会议等系统之间的互联应用。其产品资料列出了GB28181接入、视频资源管理、媒体处理及上下级互联等相关功能，可作为既有监控资源接入指挥平台时的设备选项。

需要注意，产品页面所列GB28181兼容能力不能直接理解为所有硬件和软件版本均完整支持GB/T 28181-2022的全部功能。具体项目仍应核对软件版本、第三方设备兼容性、视频接入规模、并发能力，以及目录订阅、报警通知和媒体传输等实际支持范围。

对于涉及语音调度、视频会商和其他应急业务的项目，还可以结合科能融合应急管理局融合通信方案组织系统协同。视频接入服务负责提供可访问的监控资源，业务平台则根据报警、权限和调度规则决定这些资源如何使用。

应急指挥平台接入视频监控，关键不仅是让摄像机画面出现在调度台上，还要确保设备目录准确、媒体链路可用、报警源与摄像机通道对应可靠。将标准协议对接、点位映射和业务联动分别完成验证，才能在现场报警发生时及时调取正确画面，为后续指挥处置提供可靠依据。
