POE电话机深度解析:定义、功能作用与应用场景

更新时间:2025-12-21

    POE电话机是一种通过以太网线缆同时传输数据和电力的IP通信设备,其核心价值在于简化部署、提高系统可靠性和降低总体拥有成本。与传统电话机依赖独立电源线和电话线不同,POE电话机仅需单根网线即可完成供电和通信,使网络终端设备的部署更加灵活便捷,同时实现了电源集中管理与备份。这种技术已从早期的低功率设备供电发展为支持多种功率标准的成熟方案,满足了从企业办公到工业环境的多样化应用场景需求。

POE电话机

1. 技术定义与工作原理

POE电话机是一种基于IP网络的通信终端设备,通过符合IEEE 802.3af/at/bt标准的以太网线缆同时接收数据和电力。其核心是将传统电话机的供电与通信功能整合到单一网线中,实现了"网电合一"的部署模式,消除了对独立电源插座的依赖。POE电话机作为受电设备(PD, Powered Device),需要与支持PoE功能的供电设备(PSE, Power Sourcing Equipment)协同工作,如PoE交换机或PoE注入器。

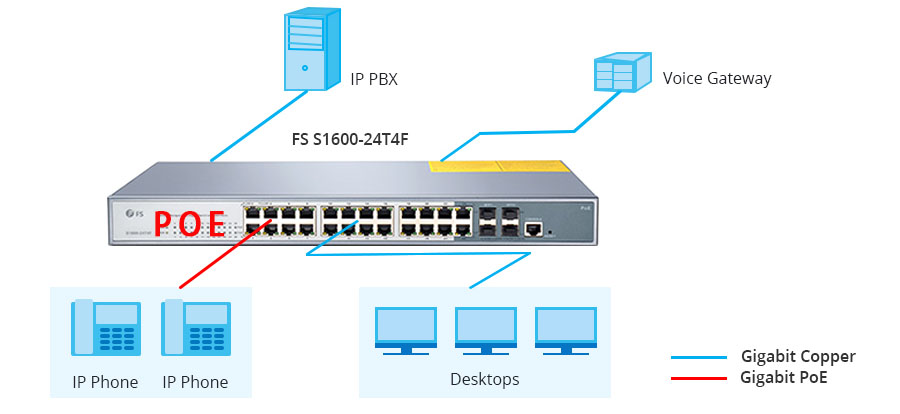

科能poe电话系统组网
POE电话机的工作原理基于标准的PoE供电流程,包括四个关键阶段:检测、分级、供电和维护。首先,PSE设备会输出一个低电压信号(2.7V-10.1V)来检测是否有兼容的PD设备连接。当检测到特定阻值的电阻(19kΩ-26.5kΩ)时,PSE确认连接的是符合IEEE标准的PD设备。随后,PSE会对PD设备进行分类,评估其功率需求。根据IEEE 802.3af标准,PSE可为PD提供3.84W-12.95W五个等级的电功率,最大不超过15.4W 。对于符合IEEE 802.3at标准的设备,PSE可提供高达30W的电力 。
在确定功率需求后,PSE开始向PD设备供电,电压逐步升至48V的稳定水平。最后,PSE会持续监测供电状态,确保电力供应安全可靠,并在检测到断路或过载时及时切断电源。POE电话机通过内置的电源检测电路和转换模块,将48V直流电转换为设备所需的低压电源,同时保持网络通信功能的正常运行。
POE电话机的供电模式主要有两种:Alternative A和Alternative B。Alternative A模式通过数据线对(1/2和3/6)同时传输数据和电力,而Alternative B模式则使用空闲线对(4/5和7/8)传输电力。现代POE电话机通常支持这两种模式,以确保与不同厂商的PSE设备兼容。对于千兆网络环境,POE电话机通常使用Alternative A模式,因为千兆通信需要使用全部8根线芯传输数据,而百兆网络环境下则可根据需求选择不同模式。

2. 核心功能特性

POE电话机相比传统电话机,具备一系列独特功能特性,这些特性使其在现代通信环境中更具优势。
  1. POE电话机集成了电源管理功能,能够根据通话状态动态调整功耗 。例如,在待机状态下,设备可能仅消耗3W左右的电力;而在通话高峰期,功耗可能上升至5-7W,以支持高清语音质量和视频功能。这种动态功率管理能力使得POE电话机能够更高效地利用电力资源,减少能源浪费。
  2. POE电话机通常支持多协议集成,包括SIP、SCCP、H.323等主流通信协议。这使得设备能够与不同厂商的IP通信系统兼容,如思科的CallManager、华为的eSpace等。POE电话机还集成了网络管理功能,允许管理员通过网管系统监控设备状态、通话记录和故障诊断。例如,华为的PoE交换机可实时监测连接的IP电话机的供电状态和功耗水平,便于进行功率预算管理和故障排查。
  3. POE电话机具备冗余供电能力。通过与UPS不间断电源结合,POE电话机可在电网断电情况下继续工作,确保关键通信不中断。这种特性在企业办公、医院、机场等需要稳定通信的环境中尤为重要。例如,华为的PoE交换机支持智能功率管理,可在UPS供电状态下优先为关键设备(如IP电话)提供电力,确保紧急联络功能正常。
此外,POE电话机还具备环境适应性功能。工业级POE电话机通常采用宽温设计(-40°C至+75°C),金属外壳防护和6KV浪涌保护,使其能够在恶劣环境中稳定运行。医疗级POE电话机则注重电磁兼容性(EMI)和安全防护,通常采用屏蔽电缆和IP67级连接器,减少对医疗设备的干扰,确保数据传输安全可靠。
在硬件设计方面,POE电话机内置了专门的电源转换电路,将48V直流电转换为设备所需的低压电源(如12V、5V等) 。这些电路通常采用LTC4257-1等专用芯片,确保电力转换高效安全。POE电话机还具备智能分类功能,能够根据PSE设备提供的电力等级调整自身工作模式,例如在低功率环境下关闭非核心功能以延长续航时间。

3. POE电话机的电力传输机制

POE电话机的电力传输机制是其技术核心,涉及供电标准、线缆要求和功率管理等多个方面。根据IEEE标准,POE电话机主要支持三种供电标准:IEEE 802.3af、IEEE 802.3at和IEEE 802.3bt,分别对应PoE、PoE+和PoE++技术IEEE 802.3af标准是最早发布的PoE标准,最大输出功率为15.4W,典型工作电流为350mA,适用于低功耗设备如普通IP电话机 。IEEE 802.3at标准将输出功率提升至30W,最大带载电流为600mA,适用于需要更多电力支持的设备,如支持视频功能的智能电话机 。IEEE 802.3bt标准(PoE++)进一步将功率提升至60-90W,为更高性能的设备提供支持 ,虽然目前大多数普通电话机仍能满足于前两种标准。

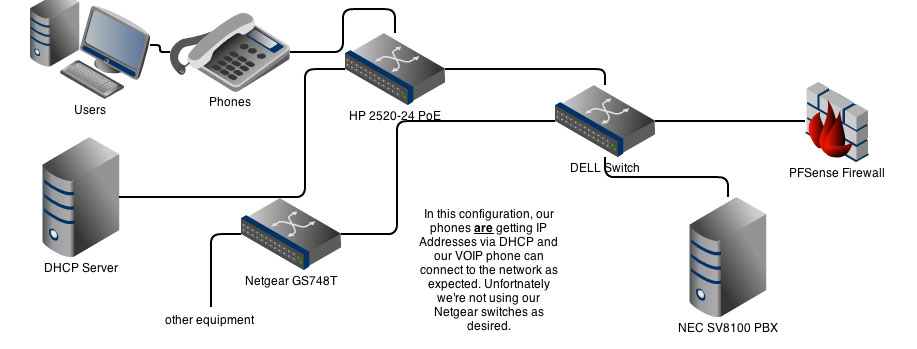

VoIP电话上的以太网供电
电力传输的线缆要求也是POE电话机部署的重要考虑因素。标准PoE电话机通常使用Cat5e或Cat6类双绞线,最大传输距离为100米。对于需要更远距离供电的场景,如某些工厂或大型场馆,可选择支持200米供电的特殊型号(如华为S5720-28X-PWH-LI-AC),但需使用Cat5E STP、Cat6 STP或更高规格的屏蔽网线。在千兆网络环境下,POE电话机需要使用全部8根线芯进行供电,而在百兆网络环境下,可根据供电模式选择使用4根或8根线芯。
电力传输的安全机制也是POE电话机的重要特性。POE电话机内置过载保护电路,当检测到电流超过安全阈值时,会自动切断供电以保护设备。此外,POE电话机还具备智能识别功能,能够区分标准PoE设备和非标准设备,避免因直接供电导致的设备损坏风险。例如,华为的PoE交换机支持"poe legacy enable"命令,可为不符合IEEE标准的PD设备提供兼容性供电。
在实际应用中,POE电话机的功率损耗也是需要考虑的因素。根据IEEE 802.3标准,PoE电话机的功率损耗与线缆长度和直流电阻密切相关。以Cat5e电缆为例,其直流电阻约为9.5Ω/100m 。在PoE模式下,当工作电流为350mA时,最大允许的单程直流电阻为10Ω,因此理论供电距离可达约105米 。在PoE+模式下,最大工作电流为600mA,对应的最大允许单程直流电阻约为6.25Ω,因此理论供电距离约为65.8米 。实际部署中,为确保电力传输质量,通常建议在PoE模式下供电距离不超过100米,PoE+模式下不超过90米 。

4. POE电话机与传统电话机的对比分析

POE电话机与传统电话机在多个方面存在显著差异,这些差异直接影响了它们在不同应用场景中的适用性和价值。下表对两者进行了详细对比:
对比维度 POE电话机 传统电话机
供电方式 通过以太网线缆接收48V直流电 通过独立电源线或POTS线路接收-48V直流电
网络依赖 必须连接IP网络才能工作 可独立于数据网络运行,依赖POTS线路
布线复杂度 仅需单根网线,简化布线  需要独立电源线和电话线,布线复杂
集中管理 支持通过PSE交换机集中管理供电和设备状态  无法集中管理,需逐个设备维护
安全性 低电压(48V)供电,安全风险低  高电压(-48V)供电,存在漏电风险
灵活性 部署灵活,可放置在任何网络接口附近  部署受限,需考虑电源插座位置
可靠性 支持UPS冗余供电,可靠性高  依赖物理线路,易受环境干扰,可靠性较低
维护成本 低维护成本,设备寿命长(可达8年)  维护成本较高,设备寿命相对较短
扩展性 易于扩展,支持与多种网络设备集成 扩展性有限,集成能力弱
POE电话机最大的优势在于其部署灵活性和集中管理能力。传统电话机需要独立的电源线和电话线,而POE电话机仅需单根网线即可完成供电和通信,极大简化了布线工作。例如,在大型办公环境中,部署100台传统电话机可能需要200根线缆(电源线和电话线各100根),而使用POE电话机只需100根网线,显著降低了安装成本和复杂度。
在可靠性方面,POE电话机也具有明显优势。POE电话机可通过UPS提供冗余供电,确保在电网断电情况下仍能保持通信功能。而传统电话机虽然也能接入UPS,但由于需要独立电源线,部署和维护成本较高。此外,POE电话机的低电压供电特性也减少了漏电风险,提高了使用安全性。
在管理能力上,POE电话机支持通过网管系统进行集中监控和管理。管理员可以实时查看设备状态、通话记录和故障信息,便于进行预防性维护和快速故障排除。而传统电话机通常缺乏这种远程管理功能,需要技术人员现场检查和维护。
在扩展性方面,POE电话机也更具优势。POE电话机支持与多种网络设备集成,如视频会议系统、楼宇管理系统等 ,而传统电话机由于技术限制,集成能力相对有限。此外,POE电话机还可以根据网络环境自动调整工作模式,适应不同的带宽和延迟要求,提高通信质量。

5. POE电话机在不同应用场景中的价值

POE电话机凭借其独特的优势,在多个应用场景中展现出显著价值。在企业办公环境中,POE电话机的主要价值体现在简化部署和提高管理效率上。企业办公场景通常需要大量电话机部署,POE技术使得只需规划网络布线即可完成设备部署,无需额外考虑电源插座位置。这不仅降低了初始部署成本,还提高了办公环境的整洁度和美观度。
以思科CP-8832-POE为例,其官方设计寿命为8年,实际使用中表现稳定,两年内几乎无故障。相比之下,传统电话机由于需要独立电源适配器,故障率较高,且维修成本也相对较高。从经济角度看,POE电话机的年均成本仅为62.5元(500元÷8年),而传统电话机加上电源适配器、安装费用和维护成本,年均成本可能更高。
在医疗保健领域,POE电话机的价值主要体现在安全性和可靠性上。医疗环境对设备的安全性要求极高,POE电话机的低电压设计(44-57V)相比传统电话机的-48V高压设计,大大降低了触电风险。此外,POE电话机还可以与医院的楼宇管理系统集成,如应急照明联动、患者定位等功能,提高医疗服务效率和安全性。
在工业环境中,POE电话机的价值主要体现在环境适应性和安全性上。工业级POE电话机通常采用宽温设计(-40°C至+75°C)、金属外壳防护和6KV浪涌保护,使其能够在高温、低温、高湿度、高粉尘等恶劣条件下稳定运行。此外,工业级POE电话机还支持屏蔽电缆传输,减少电磁干扰对通信质量的影响,确保工业通信的可靠性。
在公共场所如机场、酒店、商场等场景中,POE电话机的价值主要体现在部署灵活性和成本效益上。这些场所通常空间布局复杂,电源插座分布不均,POE技术使得设备可以灵活部署在任何网络接口附近。此外,POE电话机还可以与公共安全系统集成,如紧急呼叫系统、广播系统等,提高公共场所的安全性和应急响应能力。

6. POE电话机的部署考虑与挑战

尽管POE电话机具有诸多优势,但在实际部署过程中仍需考虑多种因素和挑战。首先是功率预算规划,这是POE电话机部署的核心考量。每台POE电话机通常消耗3-7W电力,而IEEE 802.3af标准允许的最大输出功率为15.4W 。因此,在部署前需要评估交换机的总功率容量,并合理分配各端口的功率需求,避免出现功率过载情况。
例如,华为的S5720系列PoE交换机支持智能功率管理功能,可根据PoE接口的优先级(Critical、High、Low)进行供电控制。当交换机功率达到保护功率时,会优先为高优先级设备供电,对低优先级设备断电,确保关键通信设备的正常运行。这种智能功率管理功能对于大型企业网络尤为重要,可以有效避免因功率不足导致的通信中断问题。
其次是网线选择与布线要求。POE电话机的供电距离和质量与网线类型和规格密切相关。标准PoE电话机通常使用Cat5e或Cat6类双绞线,最大传输距离为100米。对于需要更远距离供电的场景,如某些工厂或大型场馆,可选择支持200米供电的特殊型号,但需使用Cat5E STP、Cat6 STP或更高规格的屏蔽网线。
在千兆网络环境下,POE电话机需要使用全部8根线芯进行供电,而在百兆网络环境下,可根据供电模式选择使用4根或8根线芯。此外,网线的线径(AWG)也会影响供电能力,23AWG Cat5e的承载功率不会比23AWG Cat6A更好或更差,但更粗的线径(如20AWG)可以减少电阻损耗,提高长距离供电效率。
第三是多厂商兼容性问题。虽然IEEE标准为PoE设备提供了互操作性基础,但不同厂商的设备仍可能存在兼容性问题。POE电话机需要支持PSE设备的检测机制(如电阻分级或LLDP协商),否则无法正常获取电力 。例如,华为的S5720交换机在连接思科CP-7911电话机时,需要启用"poe legacy enable"命令才能确保电话机正常上电。
此外,非标PoE设备可能直接供电,绕过检测和协商流程,存在烧毁设备的风险。因此,在部署过程中,应确保PSE设备和PD设备均符合IEEE标准,并支持标准的PoE供电流程,以确保系统安全可靠。
最后是网络管理与安全防护。POE电话机作为网络设备,需要考虑网络安全和数据保护问题。POE电话机通常支持SIP/TLS、SRTP等安全协议,确保通信安全。此外,POE电话机还可以与网络管理系统集成,实现设备状态监控、故障预警和远程配置等功能,提高网络管理效率。

7. POE电话机的成本效益分析

从成本效益角度看,POE电话机相比传统电话机具有明显优势。首先是初始部署成本。POE电话机仅需单根网线即可完成部署,而传统电话机需要独立的电源线和电话线,布线成本更高。根据华为的测算,POE技术可节省约30-40%的初始布线成本,包括线缆、管材及人工敷设费用。
以部署100台电话机为例,使用POE技术可节省约1500-2000根电源线和适配器,以及相应的安装工时。实际部署中,POE电话机的安装成本通常比传统电话机低30%以上,特别是在空间布局复杂、电源插座分布不均的环境中,这种成本优势更为明显。
其次是维护与运营成本。POE电话机通常设计寿命更长,故障率更低,维护成本也相应减少。以思科CP-8832-POE为例,其官方设计寿命为8年,实际使用中表现稳定,两年内几乎无故障。相比之下,传统电话机由于需要独立电源适配器,故障率较高,且维修成本也相对较高。
此外,POE电话机可通过UPS提供冗余供电,减少因断电导致的通信中断和经济损失。在企业办公环境中,通信中断可能导致工作效率下降、客户关系受损甚至经济损失。通过UPS冗余供电,POE电话机可以在电网断电情况下继续工作,确保关键通信不中断,提高企业运营连续性。
从长期运营角度看,POE电话机的总体拥有成本(TCO)通常比传统电话机低20-30%。这不仅包括初始部署成本,还包括维护、升级和更换成本。POE电话机的模块化设计也使其更容易升级和维护,延长设备使用寿命,进一步降低TCO。

8. 结论与建议

POE电话机作为一种现代通信设备,凭借其"网电合一"的部署模式、集中管理能力和高可靠性,在企业办公、医疗保健、工业自动化等多个领域展现出显著价值。相比传统电话机,POE电话机不仅简化了布线和部署流程,还提高了系统可靠性和管理效率,总体拥有成本也更低。
对于企业用户,建议根据实际需求选择合适的POE电话机型号和供电标准。对于普通办公环境,符合IEEE 802.3af标准的POE电话机通常足以满足需求;而对于需要视频通话或高清语音功能的场景,可考虑支持IEEE 802.3at标准的PoE+电话机。同时,应确保网络设备(如交换机)支持相应的PoE标准,并具备足够的功率容量,避免出现功率过载问题。
对于工业环境,建议选择工业级POE电话机,具备宽温设计、金属外壳防护和6KV浪涌保护等功能,同时使用屏蔽电缆传输,减少电磁干扰对通信质量的影响。在恶劣环境中,应考虑PoE电话机的防护等级和环境适应性,确保设备在极端条件下仍能稳定运行。
对于医疗保健领域,建议关注设备的安全性和可靠性,选择符合医疗安全标准的POE电话机,并确保与医院的楼宇管理系统集成,如应急照明联动、患者定位等功能,提高医疗服务效率和安全性。
总体而言,POE电话机代表了现代通信设备的发展方向,随着PoE技术的不断演进和应用场景的扩展,其价值和优势将进一步凸显 。未来,随着高功率PoE++、AI集成和云原生架构等技术的发展,POE电话机将能够支持更多高级功能,满足更复杂的通信需求,为企业和机构提供更高效、更可靠的通信解决方案。
