电液伺服系统如何工作？在农业、医疗和航空航天领域有何应用？

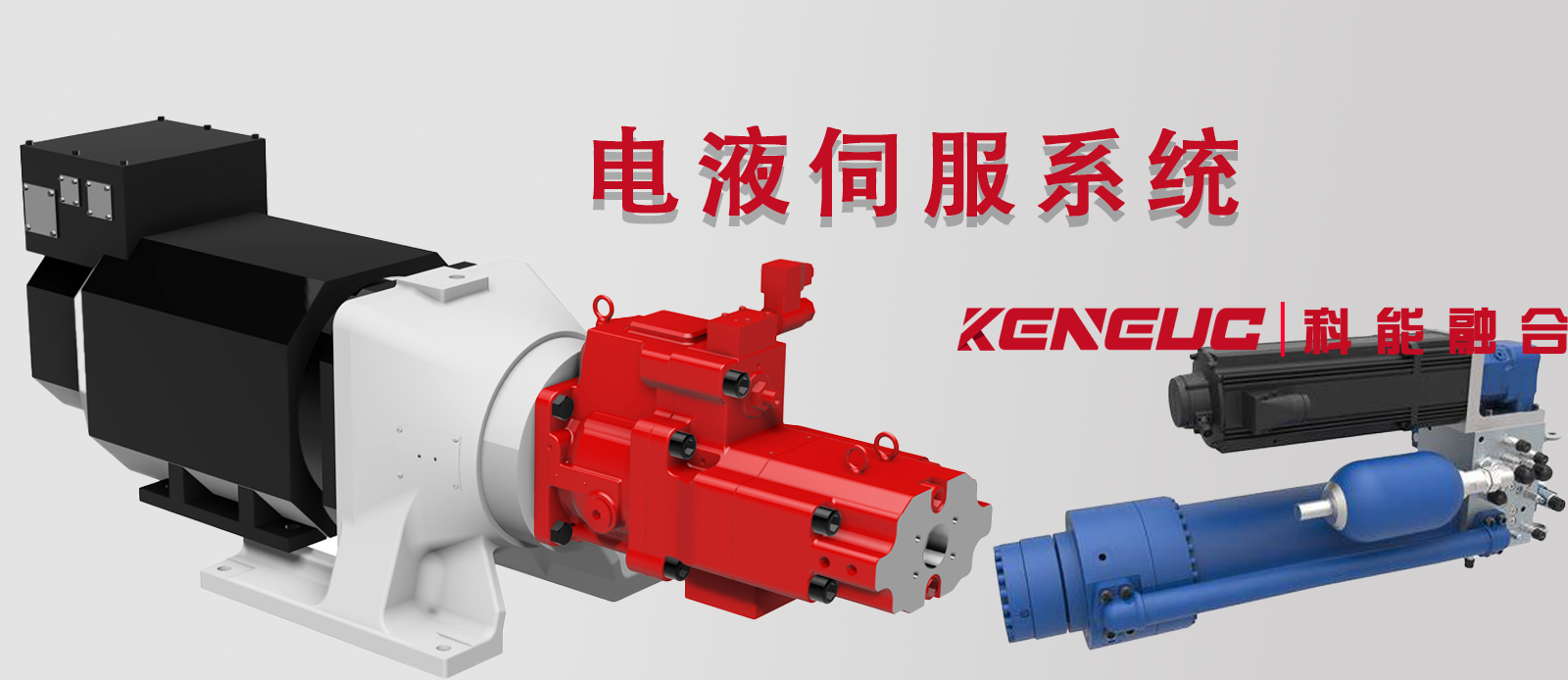

一、电液伺服系统概述

电液伺服系统是一种结合了电力和液压技术的控制系统，广泛应用于机械工程领域。它通过电动机驱动液压泵，将电能转化为液压能，并通过液压元件将液压能传递给执行器，从而实现对机械装置的精确控制。

1、工作原理

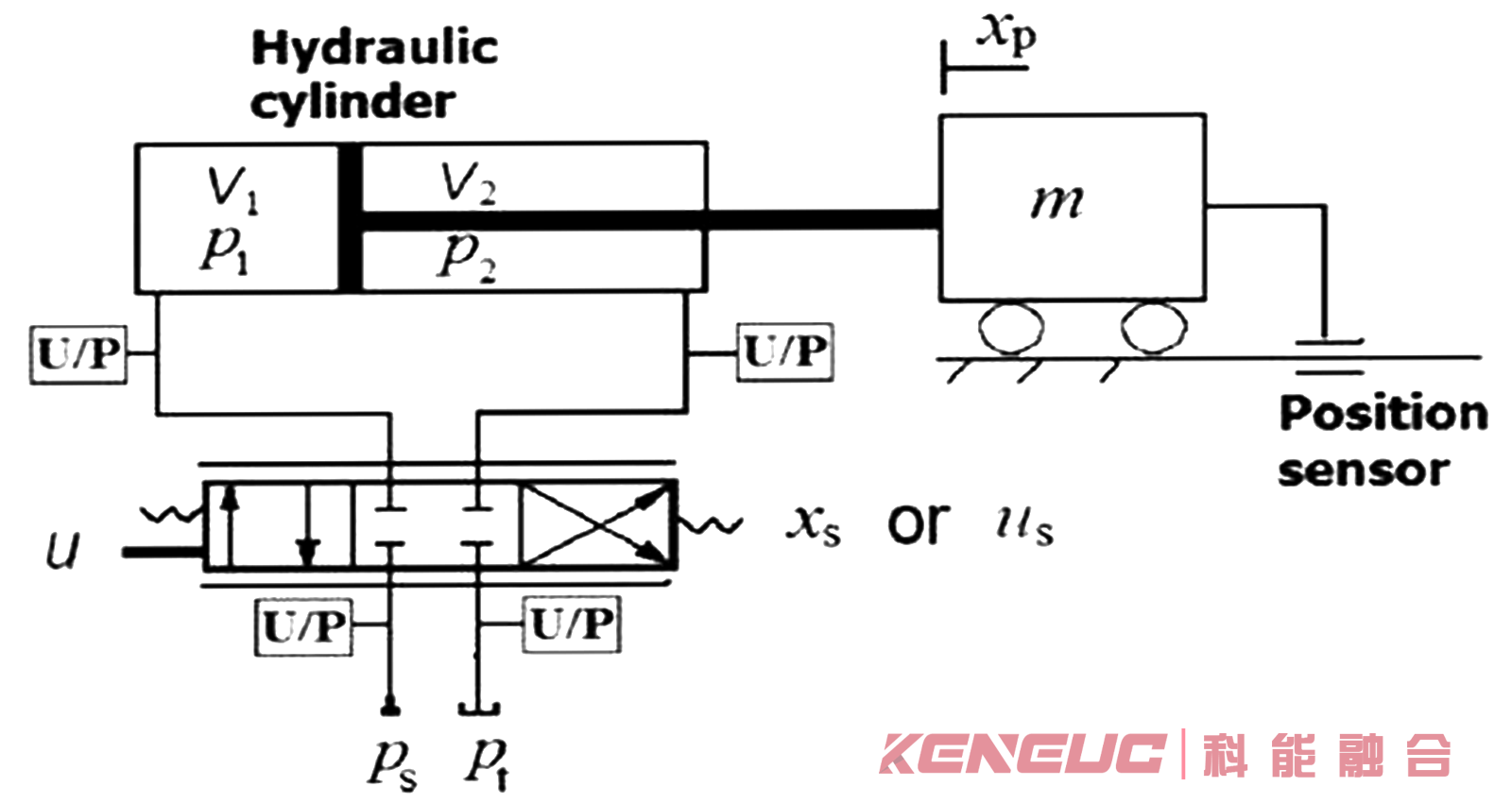

电液伺服系统主要由控制计算机、伺服放大器、电液伺服阀、液压缸（或液压马达）、位移传感器（或其他类型传感器）等组成。其工作过程如下：

• 控制信号生成：控制计算机根据系统给定的目标位置（或其他控制目标，如速度、力等），计算出当前控制信号。
• 信号转换与放大：控制信号经过D/A转换后，传递到伺服放大器中。伺服放大器将输入电压信号与反馈信号比较后的偏差信号加以放大和运算，输出一个与偏差信号电压成一定函数关系的控制电流，输入到伺服力矩马达线圈中去驱动伺服阀。
• 液压执行：电液伺服阀阀芯在控制电流的驱动下移动，由液压源提供动力，驱动液压缸（或液压马达）实现加载功能。例如在机床工作台的位置控制中，液压缸推动工作台移动到指定位置。
• 反馈控制：负载的实际位置（或其他物理量，如速度、力等）经过位移传感器（或相应传感器）反馈回伺服放大器中，构成一个完整的闭环控制系统。通过反馈信号与输入信号相比较得到偏差信号，使系统向着减小偏差的方向变化，不断修正传送给伺服阀的信号，直至偏差等于零或足够小，从而使系统的实际输出与期望值相符，直到满足指标要求，实现闭环控制功能。

2、应用领域

电液伺服系统具有响应速度快、输出功率大、控制精确性高等突出优点，在多个领域得到广泛应用，以下是一些主要应用领域：

应用领域	具体应用
航空航天	飞行器的姿态控制、飞机发动机的转速控制等
军事	雷达和火炮控制系统等
冶金	材料试验机、加载装置等
交通	飞机和船舶的舵机控制等
工程机械	机床工作台的位置控制、板带轧机的板厚控制等
其他	机器人关节控制、带材跑偏和张力控制、振动试验台等

3、优缺点

优点

• 控制精度高：能够精确地控制执行元件的位置、速度或力等参数，满足高精度的控制需求。
• 响应速度快：系统的动态响应性能好，能够快速跟踪输入信号的变化，适用于对响应速度要求较高的场合。
• 输出功率大：可以提供较大的输出力或扭矩，适用于负载较大的应用场景。
• 信号处理灵活：易于实现各种参量的反馈控制，能够根据实际需求灵活调整控制策略。

缺点

• 成本较高：电液伺服系统中的关键元件如伺服阀等价格较高，导致系统整体成本上升。
• 维护复杂：系统中的液压元件需要定期维护和保养，且对液压油的品质和清洁度要求较高，增加了维护成本和难度。
• 存在非线性因素：电液伺服系统是本质非线性系统，存在死区、饱和、摩擦、间隙及压力 - 流量增益等非线性因素，线性建模精度不高，理论非线性模型也不同程度地存在未建模特性。
• 参数不确定性：系统的一些参数可能会受到环境温度、液压油特性等因素的影响，存在一定的不确定性，需要进行实时监测和调整。

二、电液伺服系统在农业领域具体是如何应用的

电液伺服系统是一种结合了电子技术、液压技术和机械技术的先进控制系统，它在农业机械中的应用主要体现在以下几个方面：

• 拖拉机悬挂系统：电液伺服系统可以用于拖拉机的悬挂系统，通过精确控制液压执行机构，实现拖拉机在不同地形条件下的稳定行驶和作业，提高作业效率和舒适度。
• 施肥播种机：在施肥播种机的生产中，电液伺服系统可以实现精准变量施肥，避免过量施肥和施肥比例控制不当的问题，从而提高肥料利用率和作物产量。
• 联合收割机：在联合收割机的割台高度自动控制系统中，电液伺服系统可以通过超声波传感器和电液比例控制阀实现割台高度的自动调节，提高收割效率和减少谷物损失。
• 悬挂式农机具：电液伺服系统可以用于悬挂式农机具的智能化控制，通过微处理器模块、驱动器模块、速度传感器反馈模块等组成的系统，实现对农机具的智能控制，提高作业效率和精度。
• 锄草机器人：在锄草机器人的设计中，电液伺服系统可以用于控制锄草手的运动轨迹，实现避开作物行的精准锄草，减少对作物的损伤，提高锄草效率。

综上所述，电液伺服系统在农业机械中的应用广泛，它通过精确控制机械运动，提高了农业机械的作业效率、精度和自动化水平，对于推动农业现代化和智慧农业的发展具有重要意义。

三、电液伺服系统在医疗健康领域的应用有哪些典型案例

电液伺服系统在医疗健康领域的应用主要体现在其精确的控制能力和高效的性能表现上。以下是一些典型的应用案例：

• CT扫描设备：在CT扫描设备中，伺服电动缸负责驱动扫描仪的旋转部分，确保X射线源和探测器围绕患者以恒定速度平稳旋转，从而获得清晰准确的扫描图像。
• 手术设备：伺服电动缸可用于驱动手术床的调整，它们能够精确地控制床的位置和角度，为医生提供更好的操作条件，从而提高手术的安全性和准确性。
• 医疗床和牙科椅：这些调整设施普遍采用了伺服电动缸技术，通过简便的控制系统，医护人员可以轻易地调节床铺和椅子的角度和高度，为患者提供更为舒适的体验并降低劳动强度。
• 心脏成像系统：在心脏成像系统设计应用中，伺服驱动器需要在短时间内移动所有头部并稳定，同时还要满足紧凑性、节能和符合EMI标准的要求。例如，Elmo公司提供的解决方案包括使用Whistle数字伺服驱动器，这些驱动器紧凑且符合医疗EMI标准，适用于有限空间内的机械集成。
• C型臂成像：C型臂是现代医疗极为重要的工具，用于手术、整形外科、重症护理和急诊应用的透视成像。精确控制、即时响应和患者安全是现代最先进C形臂X光机使用过程的关键。Elmo先进的运动控制解决方案使之成为可能。
• 医疗服务机器人：专用伺服控制系统在医疗服务机器人中的应用包括医院药品、标本、静脉输液包、医疗垃圾、被服等配送、清洁消毒、巡逻测温以及医护辅助类等工作场合。这些机器人可以替代人力完成物资和药物配送，减少人员交叉感染，提高工作效率。
• 动态材料测试系统：电液伺服疲劳试验机设定了动态材料测试标准，并提供多用途载荷框架以及用于生物医学、土工材料和弹性体测试等特定应用的测试系统。这些系统可以满足多领域的力学测试需求，提供准确、可重复的测试结果。
• 智能伺服的氧疗控制系统：这种系统可以根据患者的血氧饱和度值动态控制氧气流量，使吸氧环节的医疗更加精准、科学。它不仅保证了氧疗的临床效果，而且可以减少氧气的不必要消耗，为医疗单位节省大量费用。

综上所述，电液伺服系统在医疗健康领域的应用广泛，它们的精确控制能力和高效性能对于提高医疗设备的性能和安全性至关重要。随着技术的不断进步，未来电液伺服系统在医疗健康领域的应用将更加深入和广泛。

四、电液伺服系统在航空航天领域的作用是什么

电液伺服系统是一种结合了电子控制和液压传动的技术，在航空航天领域发挥着至关重要的作用。这种系统通过电气信号控制液压执行元件，从而实现对各种机械运动的精确控制。在航空航天领域，电液伺服系统的应用涵盖了飞机的飞行控制、发动机控制、起落架系统以及航天器的姿态控制等多个方面。

1、电液伺服系统的基本原理

电液伺服系统主要由以下几个部分组成：

• 电气控制部分：包括控制器、放大器和传感器等，负责接收和处理控制信号，并将其转换为液压执行元件能够理解的指令。
• 液压动力部分：由液压泵、液压阀和液压缸或液压马达等组成，负责将电能转换为液压能，并通过液压油的流动驱动执行元件。
• 反馈装置：如位移传感器、压力传感器等，用于监测执行元件的实际运动状态，并将反馈信号送回控制器，形成闭环控制。

系统的工作原理是基于“伺服控制”的概念，即通过不断比较输入信号和反馈信号，调整输出信号，使执行元件的运动精确跟踪输入信号的变化。这种闭环控制机制使得电液伺服系统具有高精度、高响应速度和高可靠性的特点。

2、在航空航天领域的具体应用

• 飞行控制系统
  • 舵面控制：飞机的副翼、升降舵和方向舵等控制面均由电液伺服系统驱动。这些系统通过控制舵面的偏转角度，实现对飞机飞行姿态的精确控制。例如，在自动驾驶模式下，电液伺服系统根据飞控计算机的指令，精确控制舵面的运动，确保飞机按照预定航线飞行。
  • 襟翼和缝翼控制：襟翼和缝翼是飞机起飞和降落时的重要增升装置。电液伺服系统通过控制这些装置的展开和收起，优化机翼的空气动力学性能，提高飞机的升力和阻力系数。
• 发动机控制系统
  • 燃油流量控制：电液伺服系统通过精确控制燃油喷射量，调节发动机的推力。例如，在发动机启动、加速和减速过程中，系统根据油门杆的位置和发动机的工作状态，精确控制燃油流量，确保发动机的稳定运行。
  • 可变几何控制：现代高性能发动机通常采用可变几何形状的进气道和喷口，以优化燃烧效率和提高推力。电液伺服系统通过控制这些可变几何部件的位置，实现发动机在不同飞行条件下的最佳性能。
• 起落架系统
  • 起落架收放：电液伺服系统负责控制起落架的收放。在起飞和降落过程中，系统根据飞机的速度和高度，精确控制起落架的放下和收起，确保起落架的可靠操作。
  • 缓冲和刹车：起落架的液压缓冲系统和机轮刹车系统也采用电液伺服控制。通过精确控制缓冲器的行程和刹车力度，系统确保起落架在着陆瞬间能够有效吸收冲击能量，并在滑行过程中提供可靠的刹车性能。
• 航天器姿态控制系统
  • 姿态控制：在航天器中，电液伺服系统用于精确控制航天器的姿态。通过控制反作用轮、推力器或磁力矩器等执行元件，系统确保航天器在轨道上的正确指向，满足通信、导航和科学实验的要求。
  • 太阳能电池板和天线指向：航天器的太阳能电池板和通信天线通常需要精确指向太阳或地球。电液伺服系统通过控制这些装置的指向机构，确保它们始终对准目标，最大限度地提高发电效率和通信质量。

3、优势和意义

• 高精度控制：电液伺服系统能够实现对机械运动的高精度控制，确保飞机和航天器的稳定飞行和精确操作。
• 高响应速度：系统的快速响应特性使其能够在短时间内对控制指令做出反应，提高飞行安全性和任务成功率。
• 高功率密度：液压系统具有较高的功率密度，能够在较小的空间内输出较大的力或扭矩，满足航空航天应用的需求。
• 可靠性和冗余设计：电液伺服系统可以设计成具有冗余备份的形式，提高系统的可靠性，确保在关键任务中的安全运行。

电液伺服系统在航空航天领域扮演了不可或缺的角色。从飞机的飞行控制到发动机管理，再到航天器的姿态控制，其应用贯穿了整个航空航天工程的各个方面。随着技术的不断发展，电液伺服系统的性能和可靠性将进一步提高，为未来的航空航天事业提供更加强有力的支持。
