如何计算链路预算？影响链路预算的因素有哪些？

一、链路预算的概念和作用

1、链路预算的概念

链路预算（Link Budget）是指在无线通信系统中，为了确保信号能够在发射端和接收端之间有效传输，对信号在传输过程中可能遇到的各种衰减和增益进行的一种计算和评估。它涉及到对发射功率、接收灵敏度、路径损耗、天线增益等多个参数的综合考虑。

2、链路预算的作用

链路预算在无线通信系统的设计和优化中起着至关重要的作用，具体包括以下几个方面：

1. 系统设计：链路预算可以帮助工程师确定无线通信系统的覆盖范围和性能要求。通过计算链路预算，可以评估系统在不同环境下的传输能力，从而为系统的设计提供依据。
2. 信号强度预测：链路预算可以预测信号在传输过程中的衰减情况，从而确定发射端所需的最低发射功率，以保证接收端能够接收到足够强度的信号。
3. 干扰分析：在多用户或多系统共存的环境中，链路预算可以帮助分析不同系统之间的干扰情况，从而采取相应的干扰抑制措施。
4. 资源分配：链路预算可以为无线通信系统中的资源分配提供参考，例如功率分配、频率复用等，以提高系统的频谱效率和容量。
5. 网络优化：通过链路预算的分析，可以找出无线通信系统中存在的瓶颈和问题，从而进行针对性的优化，提高系统的性能和用户体验。
6. 成本控制：链路预算可以帮助运营商在满足覆盖和性能要求的前提下，合理控制建设成本，例如选择合适的天线、发射功率等。

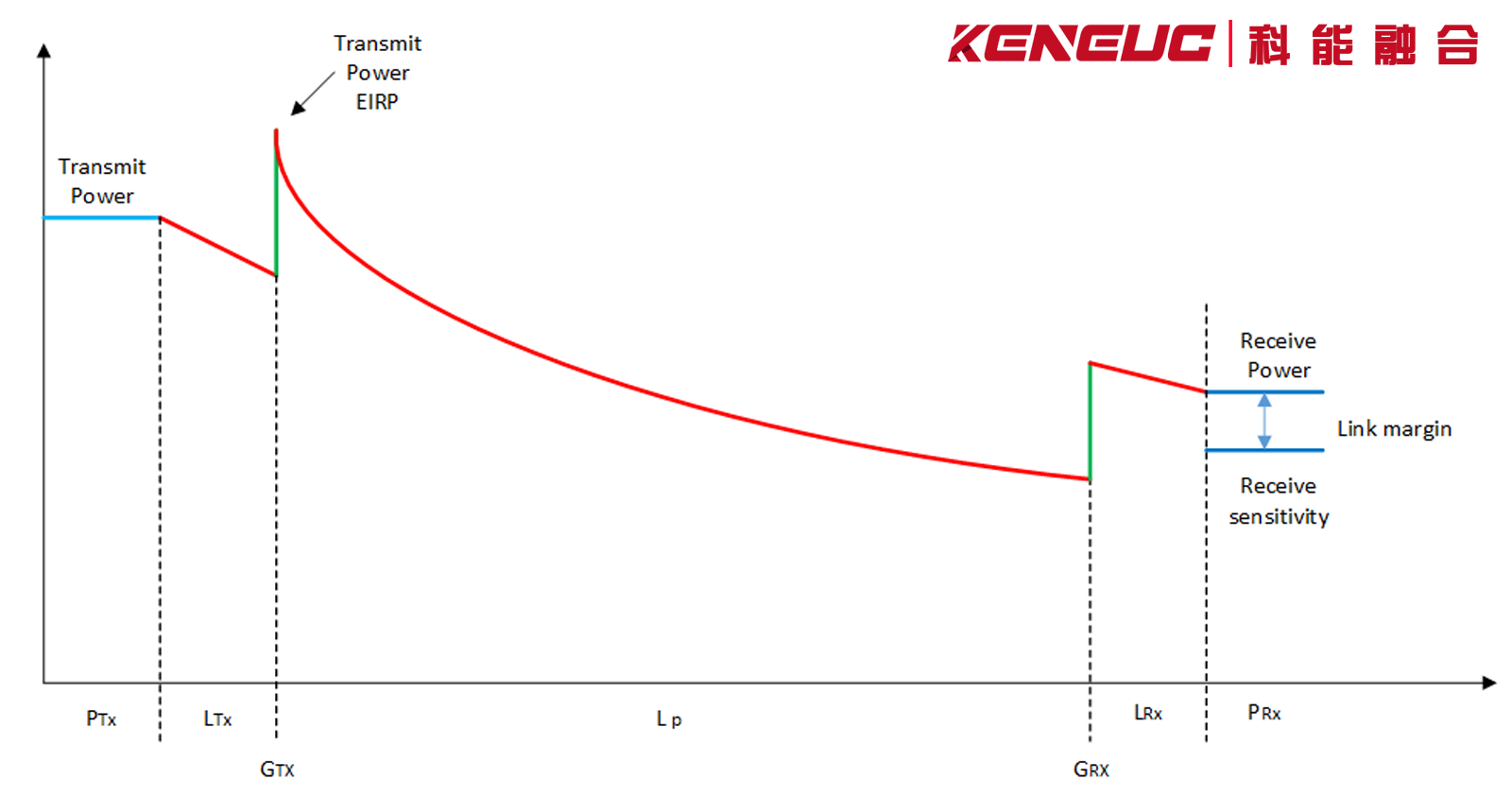

3、链路预算的计算实例

以下是一个简单的链路预算计算实例，展示了如何考虑各个参数来计算链路的总增益和损耗：

链路预算的计算公式为：

• Pr = Pt + Gt + Gr - Pl
• 将上述数值代入公式，得到：
• Pr = 20 dBm + 10 dBi + 8 dBi - 120 dB = -82 dBm
• 通过这个计算，可以看出接收端接收到的信号强度为 -82 dBm，低于接收灵敏度 -80 dBm，因此需要调整发射功率或优化链路参数，以确保信号能够被正确接收。

链路预算是无线通信系统设计和优化中不可或缺的工具，它能够帮助工程师全面评估系统性能，确保信号的可靠传输。

二、链路预算的计算和影响因素

1、链路预算的计算方法

链路预算是一种量化通信链路性能的方法，通过计算总增益和损耗来评估无线通信系统的覆盖能力。以下是链路预算计算的一般步骤和公式：

1. 信号功率预算：
   • 发射功率（(P_t)）：发射机输出的功率。
   • 发射天线增益（(G_t)）：发射天线的增益。
   • 接收天线增益（(G_r)）：接收天线的增益。
   • 路径损耗（(L)）：电磁波在空间传播过程中的损失，通常随着距离和频率增加而增加。
   • 其他损耗：包括导线和连接器损失、大气损失、遮挡物、多路反射、极化方向不匹配等。

接收信号强度（(P_r)）的计算公式为： [ P_r = P_t + G_t + G_r - L - \text{其他损耗} ]

2. 噪声功率预算：
   • 热噪声密度（(N_0)）：通常为 -174 dBm/Hz。
   • 接收机噪声系数（(F)）：接收机引入的噪声。
   • 噪声功率（(N)）： [ N = N_0 + 10 \log_{10}(B) + F ] 其中 ( B ) 是系统带宽。
3. 信号噪声比（SNR）计算： [ SNR = \frac{P_r}{N} ]
4. 链路余量计算：
5. 链路余量是接收信号强度与接收机灵敏度之间的差值。如果链路余量为正，则链路状态为“通过”，否则为“失败”。

2、链路预算的影响因素

链路预算的计算受到多种因素的影响，以下是一些主要的影响因素：

1. 发射机参数：
   • 发射功率（(P_t)）：发射机输出的功率直接影响接收信号强度。
   • 发射天线增益（(G_t)）：天线增益越高，接收信号强度越大。
2. 接收机参数：
3. 接收机噪声系数（(F)）：噪声系数越低，接收机灵敏度越高。
4. 接收机灵敏度：接收机能够正确解调信号的最低信号强度。
5. 天线增益（(G_r)）：接收天线增益越高，接收信号强度越大。
6. 路径损耗（(L)）：路径损耗与距离、频率、传播环境（如城市、乡村、室内、室外）有关。
7. 遮挡物：建筑物、树木等遮挡物会增加路径损耗。
8. 大气条件：天气变化（如雨、雪、雾）会引起大气损失。
9. 多路反射：信号在传播过程中遇到的反射会影响信号强度。
10. 极化方向不匹配：发射和接收天线极化方向不一致会导致信号损失。
11. 馈线和连接器损耗：信号在传输线和连接器中的损耗。
12. 衰落容限：为适应信号波动而预留的余量，通常为10-25 dB。
13. 干扰余量：考虑到其他信号干扰而预留的余量。
14. 穿透损耗：信号穿过墙体等障碍物时的损耗。
15. 传播环境相关参数：
16. 其他因素：

在实际应用中，需要根据具体的通信系统和环境条件来调整链路预算的参数，以确保系统的可靠性和性能。

三、链路预算的应用

链路预算在通信系统、无线传感器网络和卫星通信中都有广泛的应用。以下是具体的应用场景：

1、通信系统中的应用

• 评估网络覆盖能力：链路预算是评估无线通信系统覆盖能力的主要方法，通过对系统中上、下行信号传播途径中的各种影响因素进行考察，对系统的覆盖能力进行评估，获得保持一定通信质量下链路所允许的最大传播损耗。
• 系统设计和性能优化：通过链路预算可以知道整个系统的设计和性能，保证系统性能和主要指标满足国际规范标准及设计要求，确定地球站或卫星资源的最佳配置。
• 确定链路余量：链路预算有助于工程师在设计通信系统时估计链路是否能正常工作，并为不可预测的环境变化保留冗余。计算中涉及的噪声因子（如天线噪声温度、LNA噪声系数）至关重要，用于确保系统能够应对真实世界中的噪声和干扰。

2、无线传感器网络中的应用

• 计算链路质量：在无线传感器网络中，链路预算可用于计算链路质量，这对于协议设计至关重要。例如，在基于Matlab模拟物联网无线传感器网络时，可以计算链路预算，并根据相关因素可视化网络。
• 估计传输范围：通过链路预算，可以估算无线传感器网络中节点之间的传输范围，这对于网络部署和节点定位非常重要。

3、卫星通信中的应用

• 星地链路计算：星地链路计算作为卫星通信的重要技术，是卫星通信系统设计的基础和理论依据，直接决定了卫星通信系统的链路通信质量。由于影响卫星链路的因素很多，设计中存在一处不合理即使得整条星地链路不可用，造成巨大的损失。因此，需要使用一种合理有效并能结合实际的链路计算方法。
• 动中通系统设计：在动中通卫星通信系统中，需要合理设计卫星传输链路，确保设计的动中通系统能与主站进行双向通信，并留有一定的余量。例如，详细推导动中通系统与中心主站通信的链路预算过程，并结合卫星转发器参数，计算上行地球站所需的发射功率额定值和整个传输链路的载噪比门限余量进行系统设计，确保系统正常通信。

四、链路预算在卫星通信系统设计中起到哪些关键作用

链路预算是卫星通信系统设计中的一个重要步骤，它涉及到确定系统所需的最小信噪比（SNR）或误码率（BER）等性能指标。链路预算需要考虑发射机功率、接收机灵敏度、天线增益、传播损耗、干扰和噪声等因素。

• 确定系统性能指标：链路预算帮助设计师确定系统的性能指标，如信噪比和误码率，这些指标直接影响通信的质量和可靠性。通过精确计算，设计师可以确保系统在预期的工作条件下能够达到所需的通信质量。
• 优化系统设计：链路预算还用于优化系统设计，包括选择合适的发射功率、天线增益和调制编码方式。通过调整这些参数，设计师可以在满足性能要求的同时，最大化系统的效率和经济性。
• 评估系统可行性：在设计阶段，链路预算可以用来评估系统的可行性。通过模拟不同的工作条件和潜在的干扰，设计师可以预测系统在实际操作中的表现，从而做出必要的调整或改进。
• 保障通信连续性：链路预算还涉及到确保通信的连续性。在动态变化的环境中，如移动通信或天气变化较大的地区，链路预算可以帮助设计师预测和应对可能出现的通信中断，确保通信服务的稳定性。

综上所述，链路预算在卫星通信系统设计中起着至关重要的作用，它不仅有助于确定系统的性能指标，优化系统设计，还能评估系统的可行性，并保障通信的连续性。

五、如何根据链路预算来优化无线通信系统的性能

1、链路预算的概念和重要性

链路预算是无线通信系统中的一个关键环节，它涉及到对无线信号在传播路径上的各种损耗和增益的考虑，如路径损耗、阴影效应、多径效应等。链路预算的目的是确保无线通信系统的性能，通过预测和评估信号在传播过程中的损耗和干扰，为系统设计提供合理的参数配置和优化建议。

2、链路预算的优化策略

链路预算的优化策略主要包括以下几点：

• 提高链路容量：通过采用高速传输技术和设备，可以显著提升链路的传输能力，从而降低单位数据传输的成本。此外，合理规划网络架构，实现链路负载均衡，也能够进一步提高数据传输效率。
• 降低链路建设成本：在建设链路时，要充分考虑网络布局的合理性和设备的经济性。首先，要根据实际需求和预算限制，制定出切实可行的建设计划。其次，要选择性价比高的设备和方案，避免盲目追求高性能而导致的成本浪费。
• 优化网络布局：根据业务需求预测，确定所需的链路带宽容量，包括峰值带宽和平均带宽。考虑链路带宽的利用率，避免资源的浪费或不足，合理规划带宽分配。

3、实际应用中的注意事项

在实际应用中，链路预算应基于实际环境和设备参数进行估算，尽可能准确地反映无线信号的实际传播情况。考虑到不同环境和设备参数的变化，链路预算应具有一定的灵活性，以便适应不同的场景和需求。

综上所述，链路预算的优化是一个综合性的过程，需要考虑多种因素，包括技术、经济和实际应用环境。通过科学合理的链路预算，可以有效提升无线通信系统的性能，降低建设和运营成本，实现资源的最优利用。

六、链路预算中的衰落容限是什么，它有什么意义

1、衰落容限的定义及其意义

衰落容限（FadingMargin）是无线通信系统中的一个重要概念，它指的是为了保证在一定的通信质量要求下，即使在遇到不利的传播环境导致信号衰减时，系统仍然能够维持稳定通信的额外信号增益或功率余量。在链路预算中，衰落容限是用来补偿由于多径效应、阴影效应等造成的信号衰落，确保通信链路的可靠性和稳定性。

2、衰落容限的作用

在无线通信系统设计中，链路预算是一个关键步骤，它涉及到对发射功率、接收灵敏度、路径损耗等多种因素的综合评估。衰落容限的设置直接影响到系统的覆盖范围和服务质量。例如，在移动通信系统中，为了保证小区边缘的通信质量，需要在链路预算中考虑足够的衰落容限，以便在信号较弱的区域也能维持通信。

3、衰落容限的计算

在实际应用中，衰落容限的计算通常基于统计模型，如对数正态分布模型，以及系统的具体要求，如覆盖概率和通信质量要求。通过这些模型和要求，可以计算出所需的衰落容限值，并在链路预算中予以体现。

综上所述，衰落容限在无线通信系统设计中起着至关重要的作用，它不仅关系到系统的覆盖范围和服务质量，还直接影响到用户的通信体验。因此，在进行链路预算时，必须仔细考虑并合理设置衰落容限。
