PCSPMA是什么？Xilinx GT中PCSPMA承担哪些职责？

1. 一、PCSPMA的含义和作用

1、PCSPMA的含义

PCSPMA是Power Control Subsystem and Power Management Agent的缩写，它是Xilinx FPGA中的一个组件，负责管理电源状态和功耗。PCSPMA通过与其他电源管理组件（如PMU、PMBus控制器）通信来调整系统功耗和控制温度，确保系统电源状态的稳定和可靠。

2、PCSPMA的作用

• 电源管理：PCSPMA在FPGA设计中与电源控制有关，它在电源管理方面发挥着重要作用。例如，它可以与电源管理相关的IP核一起工作，以实现更复杂的电源管理功能。
• 在Xilinx GT中的作用：
  • 串并转换：PCSPMA负责将并行数据转换为串行数据，以便通过高速串行接口传输，反之亦然（包括串入并出（SIPO）和并入串出（PISO）的过程）。
  • 模拟部分处理：PCSPMA包含模拟电路，负责处理信号的电气特性，确保信号在传输过程中保持稳定和可靠。
  • 物理编码子层处理：负责执行物理编码子层的功能，如8B/10B编码等，以确保数据传输的准确性和同步性。
  • 时钟管理：与时钟管理模块协同工作，确保数据传输的时钟同步，减少时钟偏差带来的影响。
  • 信号调节：对信号进行适当的调节，以适应不同的传输介质和环境条件，提高信号的传输质量。
• 与PMU和PMBus控制器协同工作：
  • 通信接口：PCSPMA通过PMBus协议与PMU控制器进行通信（PMBus使用两线制的串行通信接口，通常是基于I2C总线，这样系统控制器可以与数字电源进行双向通信）。
  • 设备地址：每个PMBus设备都有一个唯一的地址，用于在总线上标识自己，系统控制器可以通过设备地址选择要与之通信的特定电源。
  • 命令和数据：PMBus使用命令和数据的组合进行通信。

2. 二、PCSPMA在Xilinx GT中具体承担哪些职责

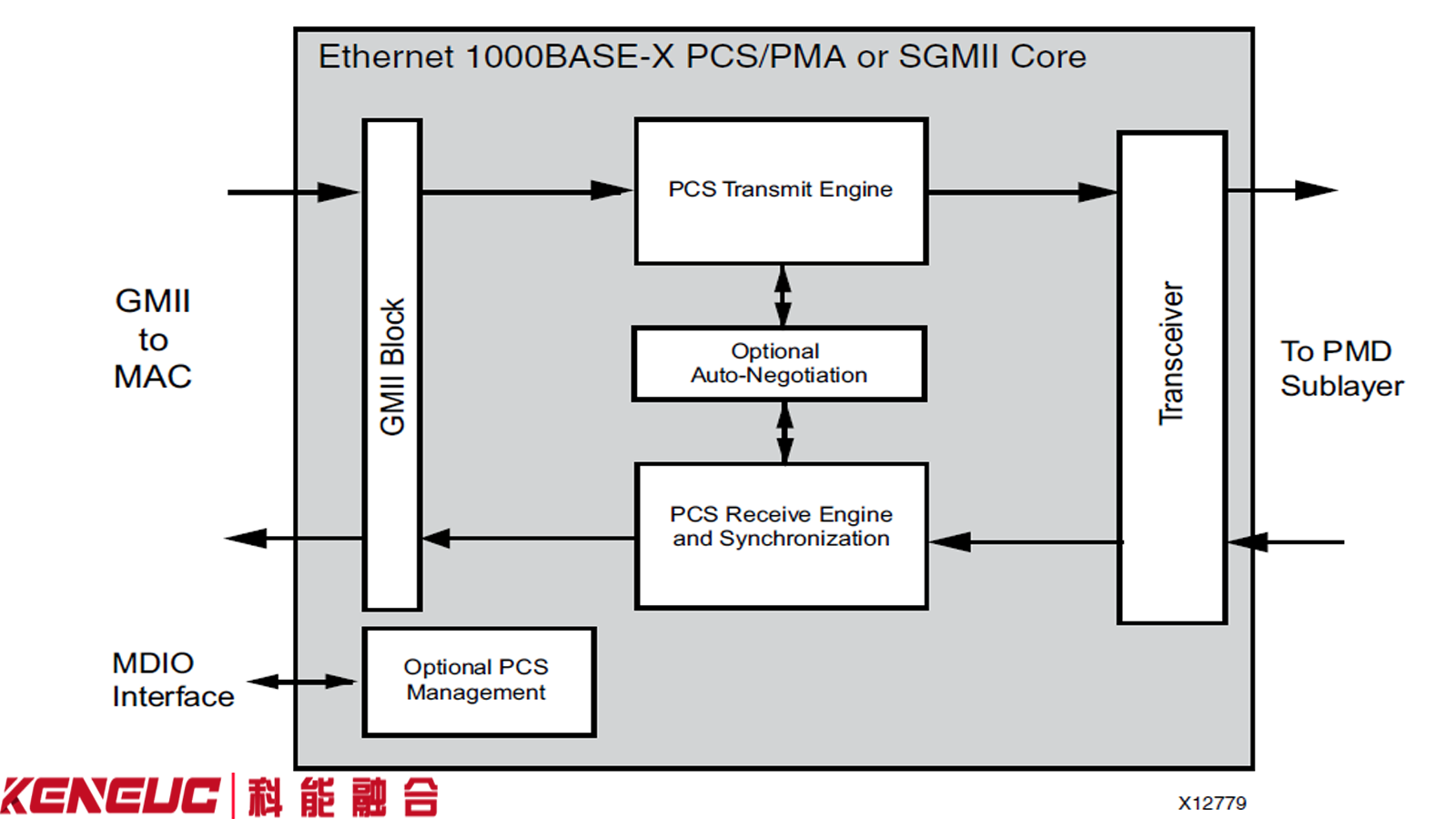

PCSPMA（Physical Coding Sublayer and Physical Medium Attachment）是Xilinx GT（Gigabit Transceiver）高速收发器中的重要组成部分。在Xilinx GT中，PCSPMA承担以下职责：

• 串并转换：PCSPMA负责将并行数据转换为串行数据，以便通过高速串行接口传输，反之亦然。这包括串入并出（SIPO）和并入串出（PISO）的过程。
• 模拟部分处理：PCSPMA包含模拟电路，这些电路负责处理信号的电气特性，确保信号在传输过程中保持稳定和可靠。
• 物理编码子层处理：PCSPMA还负责执行物理编码子层的功能，这通常包括8B/10B编码等，以确保数据传输的准确性和同步性。
• 时钟管理：PCSPMA与时钟管理模块协同工作，确保数据传输的时钟同步，减少时钟偏差带来的影响。
• 信号调节：PCSPMA还负责对信号进行适当的调节，以适应不同的传输介质和环境条件，提高信号的传输质量。

综上所述，PCSPMA在Xilinx GT中扮演着至关重要的角色，它不仅负责数据的串并转换和编码，还涉及到信号的模拟处理和时钟管理，确保高速数据传输的稳定性和可靠性。

3. 三、PCSPMA如何与PMU和PMBus控制器协同工作

PCSPMA（Power Control System with Programmable Modular Architecture）是一种模块化的电源控制系统，它可以通过编程来实现不同的电源管理功能。PMU（Power Management Unit）是一种用于管理电源供应的设备，它可以监控和调节电源系统的各个方面，以确保系统的稳定运行。PMBus（Power Management Bus）是一种开放标准的数字电源管理协议，它允许电源管理设备之间进行通信，以实现电源监控、配置和调整。

PCSPMA与PMU和PMBus控制器协同工作的方式如下：

• 通信接口：PCSPMA通过PMBus协议与PMU控制器进行通信。PMBus使用两线制的串行通信接口，通常是基于I2C总线，这样系统控制器可以与数字电源进行双向通信。
• 设备地址：每个PMBus设备都有一个唯一的地址，用于在总线上标识自己。系统控制器可以通过设备地址选择要与之通信的特定电源。
• 命令和数据：PMBus使用命令和数据的组合进行通信。命令可以包括读取或写入数据的请求，以及特定功能的配置命令。
• 电源监控：PMBus允许系统控制器读取电源的各种参数，如输出电压、输出电流、温度等。这有助于系统实时监测电源状态。
• 电源配置：通过PMBus，系统控制器可以发送命令来配置电源，调整输出电压、电流限制等参数。这使得系统能够动态调整电源以满足特定需求。
• 警报和保护：PMBus允许电源设备向系统控制器发送警报信息，以便及时响应电源异常。此外，PMBus还支持通过限制输出来保护电源免受过载或其他故障的影响。

综上所述，PCSPMA通过PMBus协议与PMU控制器协同工作，实现了电源的精确控制和管理，提高了系统的稳定性和效率。

4. 四、除了GT外，PCSPMA在FPGA设计中还可以应用于哪些场景

PCSPMA（Physical Coding Sublayer, Physical Medium Attachment）是以太网物理层的两个子层，它们在FPGA设计中的应用非常广泛，除了在Gigabit Transceiver (GT)中的应用外，还可以应用于以下场景：

• 网络分流器设计：在基于FPGA的100G网络分流器设计中，FPGA内置高速SerDes，并集成了PCS、PMA和PMD子层。这种设计允许FPGA将接入的高速串行数据转换为低速并行数据，从而实现网络分流器的功能。
• 以太网MAC与PHY间通信：在FPGA平台以太网学习中，PCS和PMA子层负责实现MAC与PHY之间的通信。PCS子层主要负责编码和解码，而PMA子层则负责信号的并串转换。这种设计使得FPGA能够有效地管理以太网数据的传输。
• UDP通信实现：在FPGA实现UDP通信的设计中，PCS和PMA子层被用来实现网络变压器的功能，通过SFP光口输出实现与远端节点的连接。这种设计避免了使用传统的网络变压器，简化了系统设计，并提高了数据传输的效率。
• 千兆网络数据采集系统：在基于FPGA的千兆网络数据采集系统设计中，PCS和PMA子层被用于实现千兆以太网的物理层功能。这些子层负责数据的编解码和信号的转换，确保数据能够在物理介质上准确无误地传输。

综上所述，PCSPMA在FPGA设计中的应用不仅限于GT，还涉及到网络分流器、以太网通信、UDP通信实现以及千兆网络数据采集等多个领域。这些应用展示了PCSPMA在现代通信系统中的重要作用。
