一、联网报警系统概述
1、定义与作用
在探讨联网报警系统的兼容性评估之前，我们需要先理解联网报警系统的基本概念和作用。联网报警系统是一种先进的安防解决方案，通过将前端报警设备、传输网络、报警主机和监控平台有机结合，实现实时监控和远程管理。其核心作用在于 提高安防效率 ，通过快速响应报警信号，有效降低误报率，从而提升整体安防水平。系统的兼容性直接影响各组成部分的协同工作，是确保系统高效运行的关键因素。
这种集成化的安防系统不仅增强了安全性，还为用户提供了更加便捷和智能化的安全管理体验。

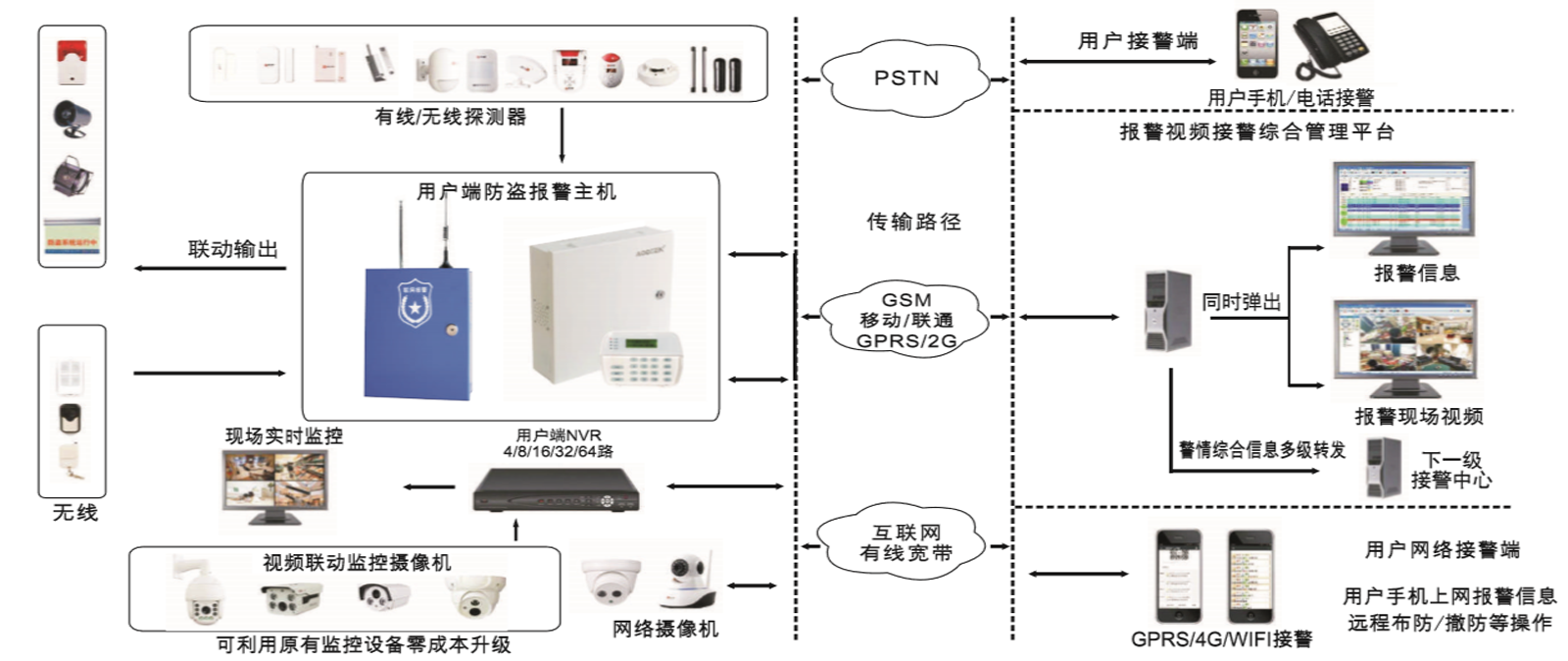

2、系统组成
联网报警系统主要由以下设备组成：- 报警主机 ：接收和处理传感器信号，支持多种通信协议（如Contact ID、SIA DC-09、4+2协议），通过网络接口将处理后的报警信息传输到后端系统。
- 网络设备 ：构建网络连接，确保报警主机与后端系统之间的稳定通信，通常采用TCP/IP协议。
- 传感器设备 ：如红外探测器、门磁传感器等，负责采集监控区域的异常信息，并通过RS-485协议将信号传输给报警主机。
二、兼容性评估
1、设备协议一致性
在联网报警系统的兼容性评估中，设备协议一致性是确保系统各组成部分协同工作的关键因素。为实现高效的设备间通信，系统通常遵循一系列标准化协议。以下是一些常见的协议及其特点：- Contact ID协议 ：广泛应用于报警主机与监控中心之间的通信，具有 实时性强 和 可靠性高 的特点。它采用固定格式的ASCII码消息，包含事件类型、防区号、日期时间等信息，确保了数据传输的一致性和可解析性。
- SIA DC-09协议 ：主要用于安全设备之间的通信，具有 可扩展性强 和 兼容性好 的优势。它支持多种报警类型和设备状态信息的传输，能够满足不同类型安全设备的需求。
- 4+2协议 ：在门禁系统中广泛应用，其 简单灵活 的特点使其成为小型系统的理想选择。该协议采用固定格式的ASCII码消息，包含事件类型、防区号、日期时间等信息，确保了数据传输的一致性和可解析性。
- GB/T28181协议 ：作为我国安防行业的国家标准，为城市监控报警联网系统提供了统一的技术规范。该协议规定了安全防范视图计算联网系统的信息传输、交换和控制技术要求，确保了不同厂商设备间的互操作性。
为确保设备间的通信一致性，系统通常会采用协议转换技术。例如，在一个同时支持Contact ID和SIA DC-09协议的系统中，可能会在报警主机中内置协议转换模块，将接收到的SIA DC-09格式数据转换为Contact ID格式后再传输给监控中心。这种转换过程虽然增加了系统的复杂性，但大大提高了设备间的兼容性和互操作性。
2、通信接口标准
在联网报警系统中，通信接口标准的兼容性是确保系统各组件之间高效、稳定通信的关键因素。以下是几种常见的通信接口标准及其在联网报警系统中的应用：-
RS-485接口 ：作为一种广泛应用于工业控制和自动化领域的串行通信接口，RS-485在联网报警系统中也扮演着重要角色。其主要特点包括：
- 传输距离 ：最长可达1200米（实际应用中建议不超过1000米）
- 数据传输速率 ：最高可达10Mbps（常用速率为9600bps）
- 连接设备数量 ：最多可支持32个节点（可通过中继器扩展）
- 抗干扰能力 ：采用差分信号传输，抗干扰能力强
-
USB接口 ：作为一种通用的串行总线接口，USB在联网报警系统中主要用于连接报警主机与计算机或其他控制设备。其特点包括：
- 传输速度 ：USB 2.0最高可达480Mbps，USB 3.0最高可达5Gbps
- 供电能力 ：可提供5V电源，最大电流500mA（USB 2.0）或900mA（USB 3.0）
- 即插即用 ：支持热插拔，无需重启设备
- 设备兼容性 ：广泛支持各种操作系统和设备类型
-
连接报警主机与计算机，实现系统配置和数据管理 -
连接USB摄像头或其他视频采集设备，实现视频监控功能 -
连接USB打印机，实现报警事件打印输出
-
RJ45以太网接口 ：作为一种标准的网络接口，RJ45在联网报警系统中用于实现设备之间的网络连接。其特点包括：
- 传输速度 ：支持10Mbps、100Mbps、1000Mbps（千兆以太网）等多种速率
- 传输距离 ：最长可达100米（使用超五类双绞线）
- 网络拓扑 ：支持星型、树形等多种拓扑结构
- 协议支持 ：广泛支持TCP/IP协议族，便于与其他网络设备互联互通
-
连接报警主机与监控中心，实现远程监控和控制 -
构建局域网，实现多个报警主机或设备的互联互通 -
连接网络摄像机或其他网络视频设备，实现视频监控功能
-
CAN接口 ：作为一种常用于工业控制和汽车电子领域的串行通信接口，CAN在联网报警系统中也有一定应用。其特点包括：
- 传输速率 ：最高可达1Mbps
- 传输距离 ：最长可达10km（使用双绞线）
- 多主站通信 ：支持多个设备同时进行数据交换
- 可靠性 ：采用差分信号传输，抗干扰能力强
-
连接报警主机与智能传感器，实现高速、可靠的数据传输 -
构建分布式报警系统，支持多个报警主机之间的互联互通 -
实现报警系统与其他工业控制系统的集成
3、数据格式兼容
在联网报警系统中，数据格式的兼容性是确保系统各组件之间高效、稳定通信的关键因素。为实现这一目标，系统通常采用标准化的数据格式和协议，以确保不同设备和平台之间的数据交互能够顺利进行。联网报警系统中常见的数据格式包括：
| 数据格式 | 特点 | 应用场景 |
| JSON（JavaScript Object Notation） | 轻量级、易读、易解析 | 适用于Web服务接口，便于数据传输和处理 |
| XML（eXtensible Markup Language） | 结构化、可扩展性强 | 常用于配置文件和数据交换 |
| CSV（Comma-Separated Values） | 简单、易读、适用于表格数据 | 适用于数据导出和导入 |
- 使用中间件 ：在不同设备或平台之间设置数据格式转换中间件，负责将一种格式的数据转换为另一种格式。例如，在一个同时支持JSON和XML格式的系统中，可以设置一个中间件，将JSON格式的报警数据转换为XML格式后再传输给需要XML格式的设备。
- 内置转换功能 ：在设备或平台中内置数据格式转换功能，允许用户根据实际需求选择合适的数据格式。例如，某些报警主机可能支持将报警数据同时以JSON和XML格式输出，用户可以根据与后端系统的兼容性要求选择合适的格式。
- 采用统一数据模型 ：设计一个统一的数据模型，将不同格式的数据映射到这个模型上，然后再根据需要转换为特定的格式。这种方法可以提高系统的可扩展性和兼容性，便于将来添加新的数据格式支持。
通过合理选择和管理数据格式，以及采用有效的转换方法，联网报警系统可以实现不同设备和平台之间的高效、稳定通信，从而提高整个系统的兼容性和互操作性。
三、联动设备参数匹配
1、信号传输参数
在联网报警系统中，联动设备的信号传输参数是确保系统各组件之间高效、稳定通信的关键因素。这些参数直接影响报警信号的传输效果和系统的整体性能。以下是一些常见的信号传输参数及其相关标准：- 网络连接方式 ：
- 有线连接：稳定可靠，适合网络环境较好的场所
- 无线连接：安装灵活，不受布线限制，适合网络覆盖良好的区域
- 网络带宽与优先级设置 ：
- 带宽要求：报警主机传输报警信号时需占用一定网络带宽
- 优先级设置：在带宽有限的情况下，将报警主机网络优先级设置为高，可确保报警信号优先传输
- 信号传输速率 ：
- 常用速率：9600bps
- 影响因素：设备性能、网络环境、传输距离
- 信号传输距离 ：
- RS-485接口：最长可达1200米（实际应用中建议不超过1000米）
- CAN接口：最长可达10km（使用双绞线）
- 抗干扰能力 ：
- RS-485和CAN接口：采用差分信号传输，抗干扰能力强
- 其他标准：电磁兼容性（EMC）相关标准，如GB/T 17626系列标准
- 数据传输格式 ：
- JSON：轻量级、易读、易解析，适用于Web服务接口
- XML：结构化、可扩展性强，常用于配置文件和数据交换
- 信号传输协议 ：
- Contact ID：广泛应用于报警主机与监控中心之间的通信
- SIA DC-09：主要用于安全设备之间的通信
- 信号传输加密 ：
- SSL/TLS协议：对JSON格式的报警数据进行加密传输，防止数据在网络传输过程中被窃取或篡改
2、电源规格
在联网报警系统中，联动设备的电源规格是确保系统稳定运行的关键因素之一。不同类型的设备可能需要不同的电源参数，因此在设计和配置系统时，需要仔细考虑这些参数以确保设备之间的兼容性。以下是一些常见的电源规格参数及其在联网报警系统中的应用：
| 设备类型 | 电压 | 电流 | 功率 | 备注 |
| 报警主机 | 12V-24V DC | 1A-2A | 12W-48W | 通常使用直流电源，以确保系统的稳定性和安全性 |
| 传感器 | 9V-12V DC | 100mA-500mA | 0.9W-6W | 低功耗设计，延长电池寿命 |
| 执行器 | 24V DC | 1A-2A | 24W-48W | 如声光报警器，需要较大功率 |
| 网络设备 | 5V DC | 1A-2A | 5W-10W | 如Wi-Fi模块，功耗较低 |
- 工作模式 ：某些设备可能需要持续供电，而另一些设备可能只需要在触发时短暂供电。
- 负载特性 ：一些设备可能具有恒定的负载，而另一些设备可能会在触发时产生较大的电流峰值。
- 统一电源标准 ：尽可能选择统一的电源电压和电流标准，以简化系统设计和维护。
- 使用电源管理模块 ：对于需要不同电源参数的设备，可以使用电源管理模块进行转换和分配。
- 考虑电源冗余 ：对于关键设备，可以考虑采用冗余电源设计，以提高系统的可靠性。
2、报警延迟时间
在联网报警系统中，报警延迟时间是一个至关重要的参数，直接影响系统的响应速度和安全性。为确保系统的可靠性，不同设备之间的报警延迟时间需要进行精确匹配和优化。以下是影响报警延迟时间的主要因素及相关标准：- 网络带宽与优先级 ：
- 带宽要求：报警主机传输报警信号需占用一定网络带宽
- 优先级设置：在带宽有限的情况下，将报警主机网络优先级设置为高，可确保报警信号优先传输
- 设备性能 ：
- 处理能力：高性能设备能更快处理报警信号，减少延迟
- 算法优化：采用先进的信号处理算法，可提高报警处理效率
- 数据传输格式 ：
- JSON：轻量级、易读、易解析，适用于Web服务接口
- XML：结构化、可扩展性强，常用于配置文件和数据交换
- 信号传输协议 ：
- Contact ID：广泛应用于报警主机与监控中心之间的通信
- SIA DC-09：主要用于安全设备之间的通信
- 设备间的兼容性 ：
- 不同设备间的报警延迟时间可能存在差异，需要进行兼容性评估和优化。
- 网络拓扑结构 ：
- 星型拓扑：延迟较低，适用于小型系统
- 树形拓扑：延迟较高，适用于大型系统
- 定期进行性能测试 ：评估不同设备组合下的报警延迟时间，及时发现并解决兼容性问题。
- 优化系统配置 ：根据实际需求，合理调整网络带宽、优先级设置等参数，提高系统响应速度。
- 采用分布式架构 ：将报警处理功能分散到多个设备上，降低单个设备的负载，提高系统的整体性能。
3、触发阈值设置
在联网报警系统中，触发阈值设置是确保系统正常运行和准确报警的关键因素。合理的触发阈值可以有效降低误报率，提高系统的可靠性和实用性。联网报警系统中联动设备的触发阈值设置需要考虑多个因素，包括设备类型、应用场景和用户需求等。以下是一些常见的触发阈值设置标准和数值范围：
传感器类型 ：
- 温度传感器：正常范围为18-25℃，阈值设置可根据实际环境和需求调整，如设置为30℃。
- 湿度传感器：正常范围为40-60%，阈值可根据环境要求设置，如设置为80%。
- 医疗环境：温度阈值设置为22-24℃，湿度阈值设置为40-60%。
- 工业环境：温度阈值设置为20-30℃，湿度阈值设置为30-70%。
- 临界报警：阈值设置为90%。
- 警告报警：阈值设置为80%。
- 信息报警：阈值设置为70%。
- 持续10分钟。
- 持续30分钟。
- 持续1小时。
- 基于历史数据和机器学习算法，根据环境变化自动调整。
在实际应用中，触发阈值的设置需要结合具体环境和用户需求进行优化。系统设计者应该充分考虑设备的性能特点、环境因素以及用户对安全性和便利性的要求，通过实验和数据分析来确定最合适的触发阈值。同时，定期对系统进行评估和调整，以适应环境变化和用户需求的演变，也是确保系统长期稳定运行的重要措施。
四、系统集成考量
1、软件平台兼容
在联网报警系统的集成过程中，软件平台兼容性是一个关键考量因素。为确保系统的高效运行，系统需要与多种主流安防管理软件平台兼容，包括：- 海康威视iVMS-4200 ：广泛应用于视频监控管理
- 大华DH-DSS7016 ：主要用于视频存储和回放
- 宇视科技Uniview EZStation ：提供全面的视频监控解决方案
2、硬件接口匹配
在联网报警系统中，硬件接口匹配是确保系统各组件之间高效通信的关键。常见的接口类型包括：| 接口类型 | 特点 | 应用场景 |
| RS-485 | 差分信号传输，抗干扰能力强 | 连接报警主机与传感器设备 |
| RJ45 | 支持多种网络速率，通用性强 | 实现设备间网络连接 |
| USB | 传输速度快，支持热插拔 | 连接报警主机与计算机或控制设备 |
3、扩展性与可升级性
在联网报警系统的设计和实施过程中，考虑系统的扩展性和可升级性是至关重要的。为实现这一目标，系统通常采用模块化设计和开放式架构。具体措施包括：- 硬件层面 ：采用模块化设计，允许用户根据需求灵活添加或更换功能模块。例如，在报警主机中预留扩展接口，可轻松集成新的传感器或执行器。
- 软件层面 ：采用开放式架构，支持插件式开发。这使得系统能够轻松集成新的功能或算法，如机器学习算法用于智能报警分析。
- 通信协议 ：采用标准化通信协议，如GB/T28181协议，确保不同厂商设备间的互操作性。这为系统未来的扩展和升级提供了基础。
五、兼容性测试方法
1、功能测试
在联网报警系统的兼容性测试中，功能测试是评估系统整体性能的关键环节。通过全面、系统的功能测试，可以有效验证系统的可靠性和准确性，为用户提供可靠的安全保障。联网报警系统的功能测试主要包括以下几个方面：
入侵检测功能测试
- 测试方法：使用模拟人体热源的设备（如人体红外模拟器）在不同位置触发红外传感器。
- 合格标准：报警主机应在1-3秒内准确接收并处理入侵信号，触发相应报警方式（如声音报警、短信通知等）。
- 涉及设备：红外传感器、报警主机
- 测试方法：使用烟雾发生器在不同区域产生烟雾，模拟火灾场景。
- 合格标准：烟雾探测器应在10-15秒内检测到烟雾，触发报警主机发出火灾报警信号。
- 涉及设备：烟雾探测器、报警主机
- 测试方法：手动按下紧急按钮。
- 合格标准：报警主机应立即触发预设的报警方式，如向监控中心发送紧急求救信号。
- 涉及设备：紧急按钮、报警主机
- 测试方法：触发任意报警信号，观察视频监控系统是否自动弹出相应区域的实时画面。
- 合格标准：视频画面应在5秒内显示，且图像清晰、无卡顿。
- 涉及设备：摄像头、报警主机、视频管理软件
- 测试方法：通过手机APP或网页端远程控制报警系统的布防/撤防操作。
- 合格标准：系统应在3-5秒内响应远程指令，执行相应操作。
- 涉及设备：支持远程控制的报警主机、智能手机或电脑
- 测试方法：模拟拆卸或破坏传感器设备。
- 合格标准：报警主机应立即触发防拆报警信号。
- 涉及设备：所有配备防拆功能的传感器、报警主机
- 测试环境 ：尽量模拟实际使用场景，包括不同时间段和光照条件。
- 多次测试 ：对每个功能进行多次测试，确保系统稳定性。
- 记录结果 ：详细记录测试结果，包括测试时间、位置、触发条件和响应时间等信息，以便日后参考和故障排查。
2、性能测试
在联网报警系统的兼容性评估中，性能测试是一个关键环节。它不仅能够评估系统的整体性能，还能揭示不同设备之间的兼容性问题。以下是一些与兼容性相关的重要性能指标：- 响应时间 ：指从触发报警事件到系统做出响应的时间间隔。不同设备的响应时间可能存在差异，影响系统的整体性能。测试方法：使用高精度计时器记录触发时间和响应时间。
- 吞吐量 ：系统在单位时间内处理的报警事件数量。高性能设备可能处理更多事件，而低性能设备可能成为系统瓶颈。测试工具：专业的网络性能测试工具，如Iperf。
- 并发处理能力 ：系统同时处理多个报警事件的能力。兼容性问题可能导致某些设备无法正常处理并发事件。测试环境：模拟高并发场景，如同时触发多个传感器。
- 系统稳定性 ：系统在长时间运行中保持性能稳定的能力。兼容性问题可能导致系统出现性能波动或崩溃。测试方法：持续运行系统并监测性能指标。
- 硬件配置 ：使用与实际应用场景相似的硬件设备
- 网络环境 ：模拟真实网络条件，包括带宽限制和网络延迟
- 负载条件 ：模拟不同负载水平，评估系统在不同压力下的性能表现
高性能报警主机与低性能传感器组合可能导致系统整体性能下降。
为解决这类兼容性问题，可考虑采取以下措施：
- 升级低性能设备
- 优化系统配置
- 调整设备参数以平衡性能
3、稳定性测试
在联网报警系统的兼容性评估中，稳定性测试是一个至关重要的环节。它不仅能评估系统在长时间运行中的性能表现，还能揭示不同设备之间可能存在的兼容性问题。以下是稳定性测试中涉及兼容性的关键指标和测试方法：长时间运行测试 ：
- 测试方法：持续运行系统至少72小时
- 监测指标：系统资源利用率、报警响应时间、网络吞吐量
- 合格标准：资源利用率保持稳定，报警响应时间波动不超过10%，网络吞吐量无明显下降
- 测试方法：模拟高并发报警事件
- 监测指标：系统响应时间、处理能力
- 合格标准：响应时间不超过3秒，处理能力不低于设计指标的90%
- 测试方法：模拟网络波动
- 监测指标：报警信号传输成功率、延迟时间
- 合格标准：传输成功率不低于95%，延迟时间不超过5秒
- 测试方法：更换不同品牌/型号设备
- 监测指标：系统整体性能、报警功能
- 合格标准：系统性能无明显下降，报警功能正常
- 测试方法：长时间运行后检查数据一致性
- 监测指标：报警记录、设备状态信息
- 合格标准：数据完整、准确，无丢失或错误
