报警对讲系统怎样布线？安装误区需避开什么？

1. 一、报警对讲系统布线

1、系统组成

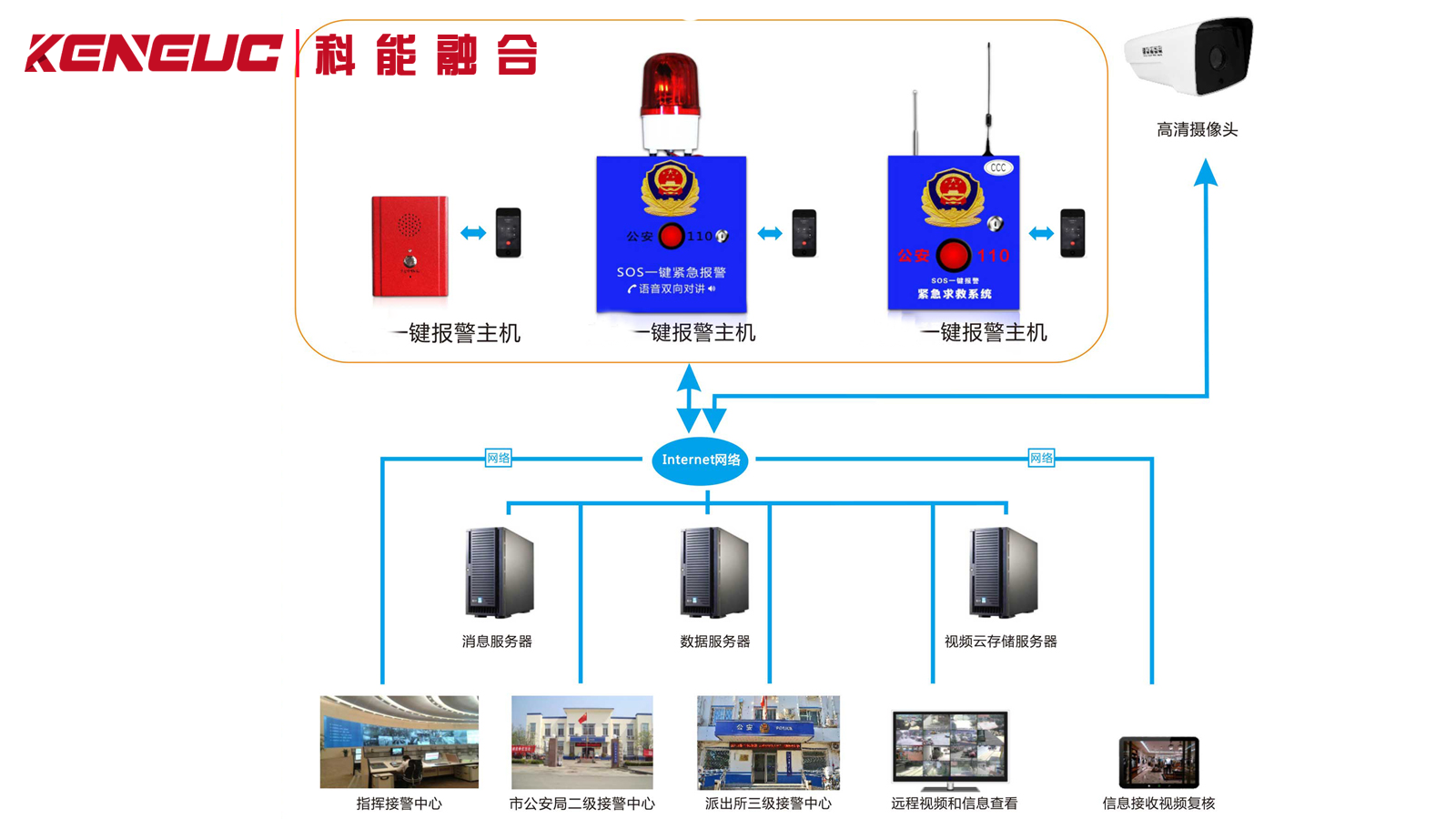

报警对讲系统主要由 管理中心软件、寻呼话筒和对讲终端（含报警功能） 组成。这些组件通过 TCP/IP协议 实现通信，支持音视频对讲和广播等功能。系统采用 网络交换机 作为传输媒介，实现设备间的连接。为提高抗干扰能力，系统在小区主干采用 光纤布线 方式。
这种架构设计不仅提高了系统的稳定性和扩展性，还大大简化了布线工作，降低了施工难度和维护成本。

2、布线原则

报警对讲系统布线是整个系统安装过程中的关键环节，直接影响系统的性能和可靠性。在进行布线时，需要遵循以下几个基本原则：

1. 弱电线路独立铺设 ：报警对讲系统属于弱电系统，应与强电线路分开铺设，以避免电磁干扰。弱电线路与强电线路的间距应至少保持 30公分以上 。
2. 采用屏蔽电缆 ：为提高系统的抗干扰能力，建议使用 屏蔽电缆 。屏蔽电缆可以有效减少外部电磁干扰对信号传输的影响，提高系统的稳定性和可靠性。
3. 合理规划布线路径 ：在规划布线路径时，应考虑以下因素：

• 美观性 ：尽量保持布线整齐、隐蔽，不影响建筑物的整体美观。
• 便捷性 ：选择易于施工和维护的路径，避免穿越难以到达的区域。
• 安全性 ：避开高温、潮湿、强磁场等可能影响设备正常运行的环境。

4. 确保线缆保护 ：为保护线缆免受物理损坏和环境影响，应采取以下措施：

• 套管保护 ：使用PVC防火管或金属管对线缆进行保护，防止线缆被挤压或破损。
• 密封处理 ：在线缆进出管口处进行密封处理，防止灰尘、水分等进入管内。
• 标识清晰 ：在管线上标明线路用途和走向，便于日后维护和故障排查。

5. 遵循相关标准 ：在布线过程中，应严格遵循相关的国家标准和行业规范，如GB 50394《安全防范工程技术规范》等。这些标准对布线的各个方面都有详细规定，包括线缆选型、布线方式、接地要求等，能够确保系统的安全可靠运行。
6. 特殊场景布线 ：在某些特殊场景下，还需要遵循特定的布线原则：

特殊场景	布线原则
电梯轿厢	采用电梯专用线缆，如SYV-75-5同轴电缆
地下停车场	考虑防水、防潮，可采用铠装电缆
高层建筑	优先考虑垂直布线，采用光缆或大对数电缆

通过遵循这些布线原则，可以确保报警对讲系统的信号传输质量和稳定性，为系统的长期可靠运行奠定基础。

3、线材选择

在报警对讲系统布线中，线材的选择直接影响系统的性能和稳定性。根据不同的应用场景和需求，可选择以下几种主要类型的线材：

1. 同轴电缆 ：
   • 适用场景：短距离视频传输
   • 优点：成本低
   • 缺点：抗干扰能力有限
   • 常见规格：SYV-75-3（300米以内）、SYV-75-5（500米以内）
2. 双绞线 ：
   • 适用场景：音频和控制信号传输
   • 优点：抗干扰能力强，适合长距离传输
   • 缺点：视频传输需额外设备
   • 常见规格：超5类/6类非屏蔽双绞线
3. 光纤 ：
   • 适用场景：长距离、高带宽传输
   • 优点：传输距离远，抗干扰能力强
   • 缺点：成本高，安装复杂
   • 常见类型：单模光纤（适用于长距离传输）
4. 屏蔽电缆 ：
   • 适用场景：易受干扰环境
   • 优点：有效屏蔽外部干扰
   • 缺点：成本较高
   • 常见规格：RVVP系列
5. 综合电缆 ：
   • 适用场景：简化布线
   • 优点：一次布线满足多种需求
   • 缺点：定制化程度高
   • 注意事项：需根据具体系统要求选择

在选择线材时，还需考虑以下因素：

• 传输距离 ：距离越长，对线材的要求越高。
• 环境因素 ：潮湿、高温等特殊环境可能需要特殊材质的线材。
• 成本效益 ：在满足系统要求的前提下，尽量选择性价比高的线材。

通过合理选择线材，可以有效提高报警对讲系统的性能和稳定性，为系统的长期可靠运行奠定基础。

4、布线路径

在报警对讲系统布线过程中，选择合适的布线路径至关重要。不同的建筑结构和环境条件需要采取不同的布线策略，以确保系统的稳定性和可靠性。以下是几种常见场景下的最优布线路径及选择依据：

1. 高层建筑 ：

• 垂直布线 ：采用光纤或大对数电缆，沿建筑物的弱电井或弱电桥架进行铺设。
• 水平布线 ：使用双绞线或光纤，通过吊顶或地板下的线槽进行敷设。
• 选择依据 ：高层建筑结构复杂，垂直布线可减少信号衰减和干扰，提高传输质量。水平布线选择隐蔽路径，不影响建筑物美观。

2. 地下停车场 ：

• 采用铠装电缆 ：具有良好的防水、防潮性能。
• 沿墙壁或天花板安装 ：避免被车辆碾压或积水浸泡。
• 选择依据 ：地下停车场环境潮湿，存在积水风险，铠装电缆能有效保护线缆。沿墙壁或天花板安装可降低线缆受损概率。

3. 电梯轿厢 ：

• 使用电梯专用线缆 ：如SYV-75-5同轴电缆。
• 沿电梯轿厢壁或轿厢顶部安装 ：确保线缆固定牢固，避免因电梯运行产生的振动而损坏。
• 选择依据 ：电梯运行时会产生强烈振动，专用线缆具有良好的抗干扰能力和柔韧性。沿轿厢壁或顶部安装可减少线缆磨损。

4. 室外环境 ：

• 采用地下直埋或架空敷设 ：地下直埋需使用铠装电缆并做好防水处理；架空敷设需使用防水、防晒的电缆。
• 避开易受破坏或积水区域 ：如避免在经常被车辆碾压的道路下直埋，避免在易积水的低洼地带架空。
• 选择依据 ：室外环境复杂，地下直埋可保护线缆免受外力破坏和恶劣天气影响，架空敷设便于维护和检修。选择合适的敷设方式可提高线缆使用寿命。

在选择布线路径时，还需考虑以下因素：

• 美观性 ：尽量保持布线整齐、隐蔽，不影响建筑物整体美观。
• 便捷性 ：选择易于施工和维护的路径，避免穿越难以到达的区域。
• 安全性 ：避开高温、潮湿、强磁场等可能影响设备正常运行的环境。

通过合理规划布线路径，可以有效提高报警对讲系统的性能和稳定性，为系统的长期可靠运行奠定基础。

2. 二、安装误区

1、主干线铺设

在报警对讲系统的布线过程中，主干线铺设是至关重要的一环。它不仅关系到整个系统的稳定性和可靠性，还直接影响后续的安装和调试工作。本节将详细介绍报警对讲系统主干线铺设的具体操作流程、所需工具、注意事项以及不同场景下的铺设差异。

操作流程

1. 规划布线路径 ：根据建筑物结构和系统设计要求，确定最佳的主干线铺设路径。通常选择弱电井或弱电桥架作为主要通道，以减少干扰和保护线缆。
2. 安装线管或桥架 ：沿着规划好的路径安装PVC防火管或金属桥架，确保安装牢固、整齐。
3. 线缆敷设 ：将选定的主干线缆（如光纤或大对数电缆）小心地穿入线管或桥架中，注意避免线缆过度弯曲或拉扯。
4. 线缆固定 ：每隔一定距离（如1-2米）使用线卡或扎带将线缆固定在桥架或线管内，防止线缆晃动。
5. 线缆标识 ：在线缆两端和关键节点处贴上清晰的标识标签，注明线缆用途和走向，便于日后维护和故障排查。
6. 线缆保护 ：在线管或桥架的进出口处进行密封处理，防止灰尘和水分进入。对于室外部分的线缆，可考虑采用铠装电缆或增加防护套管。

所需工具

• 电动工具：如电钻、电锯等
• 手动工具：如扳手、螺丝刀、钳子等
• 线缆敷设工具：如穿线器、线卡、扎带等
• 测量工具：如卷尺、激光测距仪等

注意事项

• 避免电磁干扰 ：尽量远离强电线路，保持至少30公分以上的间距。
• 合理规划线缆容量 ：考虑未来系统扩展的可能性，预留一定的线缆容量。
• 线缆保护 ：避免线缆受到挤压、拉伸或划伤，防止水分进入线管或桥架。
• 线缆标识 ：清晰准确的标识对于日后维护至关重要。

不同场景下的铺设差异

1. 高层建筑 ：优先考虑垂直布线，沿弱电井或弱电桥架敷设。可采用光纤或大对数电缆，以减少信号衰减和干扰。
2. 地下停车场 ：由于环境潮湿，建议采用铠装电缆，并沿墙壁或天花板安装，避免被车辆碾压或积水浸泡。
3. 室外环境 ：可选择地下直埋或架空敷设。地下直埋需使用铠装电缆并做好防水处理；架空敷设则需使用防水、防晒的电缆，并注意避开易受破坏或积水区域。

通过严格遵循这些操作流程和注意事项，可以确保报警对讲系统主干线的铺设质量，为整个系统的稳定运行奠定坚实基础。

2、分支线连接

在报警对讲系统的布线过程中，分支线连接是一个至关重要的环节，直接影响系统的性能和可靠性。正确的分支线连接不仅能够确保信号传输的质量，还能提高系统的抗干扰能力。本节将详细介绍报警对讲系统分支线连接的正确操作步骤、连接要点以及需要注意的特殊情况。

正确操作步骤

1. 线缆准备 ：根据设备类型和距离要求，选择合适规格的屏蔽电缆。对于易受干扰的环境，建议使用带金属编织屏蔽层的电缆。
2. 线缆切割 ：使用专业工具将线缆切割至合适长度，确保切割面平整。
3. 线缆剥皮 ：小心剥去线缆两端的绝缘外皮，露出约1-2厘米的芯线。
4. 线缆焊接 ：将分支线缆的芯线与主线缆的对应芯线进行焊接。
5. 焊接点处理 ：使用热缩管或绝缘胶带对焊接点进行保护，防止短路。
6. 线缆固定 ：使用线卡或扎带将分支线缆固定在主干线缆上，保持整齐美观。
7. 线缆标识 ：在分支线缆两端贴上清晰的标识标签，注明线缆用途和走向。

连接要点

1. 保持线缆整齐 ：避免线缆交叉或缠绕，减少信号干扰。
2. 确保焊接质量 ：焊接点应牢固、光滑，避免虚焊或短路。
3. 选择合适的连接方式 ：根据线缆规格和设备要求，可选择焊接、压接或螺丝连接。
4. 注意线缆长度 ：分支线缆长度应尽量短，减少信号衰减。
5. 保持线缆平衡 ：对于音频信号传输，应保持线缆长度和特性一致，避免相位差。

不同设备间分支线连接的区别

1. 对讲终端 ：通常采用RJ45接口，可使用标准网线进行连接。
2. 报警设备 ：可能使用不同类型的接口，如RS-485、CAN总线等，需使用相应的专用线缆。
3. 音频设备 ：对于音频信号传输，建议使用平衡线缆，如XLR接口或TRS接口。

需要注意的特殊情况

1. 线缆分支数量 ：应控制分支数量，避免过多分支导致信号衰减。
2. 线缆分支长度 ：分支线缆长度应尽量短，一般不超过10米。
3. 线缆保护 ：分支线缆应与主干线缆一同进行保护，可使用线管或桥架。
4. 线缆标识 ：分支线缆的标识应清晰准确，便于日后维护和故障排查。

通过严格遵循这些操作步骤和注意事项，可以确保报警对讲系统分支线连接的质量，为整个系统的稳定运行奠定基础。在实际操作中，建议由专业技术人员进行分支线连接，以确保连接的可靠性和规范性。

3、接地处理

在报警对讲系统布线中，接地处理是确保系统稳定运行的关键环节。为了有效降低电磁干扰，提高系统抗干扰能力，建议采取以下接地措施：

1. 专用接地干线 ：采用截面积不小于25平方毫米的铜芯绝缘导线，从消防控制室专用接地板引至接地体。
2. 接地电阻控制 ：接地电阻值不应大于4Ω（专用接地装置）或1Ω（共用接地装置）。
3. 接地方式选择 ：优先考虑专用接地，若无法实现，可采用共用接地，但需确保与防雷接地分开。
4. 线缆保护 ：专用接地干线宜穿硬质塑料管埋设，以防止外界干扰。

通过合理的接地处理，可以有效提高报警对讲系统的稳定性和可靠性，为系统的长期运行奠定基础。

4、线路保护

在报警对讲系统布线中，线路保护是确保系统稳定运行的关键环节。为有效防止线缆受到外界因素影响，可采取以下常见保护措施：

1. 线管材质选择 ：采用 金属管或阻燃型硬制塑料管 ，为线缆提供物理保护。
2. 密封处理 ：在管口和连接处进行密封，防止灰尘和水分进入。
3. 线缆标识 ：清晰标明线缆用途和走向，便于日后维护和故障排查。
4. 变形缝处理 ：通过设置接线盒和采用悬垂状布线，应对建筑物变形。
5. 特殊环境防护 ：在多尘和潮湿场所，使用密封型线槽或防护套管。

这些措施能够有效提高报警对讲系统的可靠性和使用寿命，为系统的长期稳定运行奠定基础。

3. 三、安装误区

1、线路设计不合理

在报警对讲系统的设计过程中，线路设计不合理是一个常见的问题，可能导致系统性能下降或出现故障。以下是几种常见的线路设计不合理情况及其可能导致的问题：

1. 布线走向不当 ：如果布线路径规划不合理，可能导致线缆过长或经过电磁干扰源，影响信号传输质量。例如，将报警对讲系统线缆与强电线路平行铺设，可能会导致电磁干扰，影响系统稳定性。
2. 线路长度过长 ：线缆过长会导致信号衰减，特别是对于视频信号传输影响更为明显。对于模拟视频信号，SYV-75-3同轴电缆的传输距离一般不应超过300米，SYV-75-5同轴电缆的传输距离一般不应超过500米。如果超过这些距离限制，可能需要增加信号放大器或采用光纤传输。
3. 线路负载不均衡 ：在设计多通道报警对讲系统时，如果未合理分配负载，可能导致某些通道信号质量下降。例如，将过多的对讲终端连接到同一分支线路上，可能会导致信号衰减和干扰。
4. 缺乏冗余设计 ：在大型或重要的报警对讲系统中，缺乏冗余设计可能导致单点故障影响整个系统的运行。例如，如果未设计备用通信线路，当主线路出现故障时，可能导致部分区域的对讲功能无法使用。
5. 未考虑未来扩展 ：如果系统设计时未考虑未来扩展需求，可能导致后续升级困难。例如，未预留足够的线缆容量或未考虑设备兼容性，可能会导致后期增加设备时需要重新布线或更换设备。

为避免这些问题，在设计报警对讲系统线路时，应遵循以下原则：

• 合理规划布线路径，避免与强电线路平行或交叉
• 控制线缆长度，必要时采用信号放大器或光纤传输
• 均衡分配线路负载，避免信号衰减和干扰
• 设计冗余线路，提高系统可靠性
• 考虑未来扩展需求，预留足够的线缆容量和设备兼容性

通过遵循这些原则，可以有效提高报警对讲系统的性能和可靠性，为系统的长期稳定运行奠定基础。

2、接口安装错误

在报警对讲系统的安装过程中，接口安装错误是一个常见的问题，可能导致系统性能下降或无法正常工作。以下是几种常见的接口安装错误类型及其可能导致的后果：

1. 串口线连接错误

• 错误原因 ：可能是由于接线顺序错误或使用了不匹配的线缆。
• 可能导致的后果 ：中心机无法接收报警信息或无法将报警信息上传至软件平台。
• 正确的安装方法 ：使用RS-232标准线缆，按照设备说明书中的接线图进行连接，确保Tx和Rx引脚正确配对。

2. 网络接口连接错误

• 错误原因 ：可能是由于使用了不兼容的网线或未正确配置网络参数。
• 可能导致的后果 ：设备无法正常通信，导致呼叫失败或视频传输中断。
• 正确的安装方法 ：使用标准的CAT5e或CAT6网线，确保网络参数（如IP地址、子网掩码、网关等）与网络环境一致。

3. 音频接口连接错误

• 错误原因 ：可能是由于使用了不匹配的音频线或未正确连接声道。
• 可能导致的后果 ：对讲时声音不清晰或出现单声道现象。
• 正确的安装方法 ：使用平衡音频线（如XLR或TRS接口），确保左右声道正确连接。

4. 视频接口连接错误

• 错误原因 ：可能是由于使用了不匹配的视频线或未正确连接BNC接口。
• 可能导致的后果 ：视频图像模糊、有雪花或完全无法显示。
• 正确的安装方法 ：使用SYV-75-3或SYV-75-5同轴电缆，确保BNC接口连接牢固，中心针接触良好。

为避免这些接口安装错误，建议在安装过程中采取以下措施：

• 仔细阅读设备说明书，了解接口类型和连接要求
• 使用合适的工具（如万用表）检查线缆和接口的连通性
• 在连接前标记每个接口的功能，防止混淆
• 完成连接后进行全面的系统测试，及时发现并纠正问题

通过正确的接口安装，可以确保报警对讲系统的各个组件之间实现稳定可靠的通信，为系统的正常运行奠定基础。

3、防干扰措施不足

在报警对讲系统的安装过程中，防干扰措施不足是一个常见的问题，可能导致系统性能下降或出现故障。以下是几种常见的防干扰措施不足情况及其可能导致的问题：

1. 屏蔽层接地不当 ：如果屏蔽电缆的屏蔽层未正确接地，可能会导致信号传输过程中受到外部干扰。这种情况下，即使使用了屏蔽电缆，也无法有效降低电磁干扰。
2. 布线间距不足 ：如果报警对讲系统线缆与强电线路的间距小于30公分，可能会受到强电线路的电磁干扰。这种干扰可能表现为音频信号中出现杂音，或者视频信号出现雪花或模糊现象。
3. 未采用双绞线 ：在某些情况下，使用普通电线而非双绞线可能会导致信号传输过程中受到电磁干扰。双绞线的特殊结构可以有效减少电磁干扰，提高信号传输的稳定性。
4. 未使用屏蔽电缆 ：在电磁干扰较强的环境中，如果未使用屏蔽电缆，可能会导致系统性能下降。屏蔽电缆可以有效隔离外部电磁干扰，保护内部信号传输。

为解决这些问题，可以采取以下措施：

• 确保屏蔽电缆的屏蔽层正确接地，可采用单点接地或多点接地的方式。
• 严格控制布线间距，确保报警对讲系统线缆与强电线路保持至少30公分的间距。
• 在可能的情况下，优先选择双绞线作为信号传输介质。
• 在电磁干扰较强的环境中，使用屏蔽电缆代替普通电缆。

通过采取这些措施，可以有效提高报警对讲系统的抗干扰能力，确保系统的稳定性和可靠性。在实际安装过程中，还应根据具体环境和系统要求，灵活调整防干扰措施，以达到最佳的系统性能。

4、线材质量问题

在报警对讲系统的布线过程中，线材质量问题是一个不容忽视的方面。使用劣质材料或不符合标准规格的线材可能会导致信号传输质量下降，甚至引发系统故障。常见的线材质量问题包括：

• 铜芯纯度不足 ：可能导致信号衰减增加。
• 绝缘层质量差 ：可能引发短路或漏电风险。
• 屏蔽层效果不佳 ：可能无法有效抵抗电磁干扰。

为确保系统性能，建议选择符合国家标准的高质量线材，并在安装前进行严格的质量检测。

4. 四、测试与验收

1、功能测试

在报警对讲系统的测试与验收过程中，功能测试是确保系统正常运行的关键环节。功能测试应包括以下主要方面：

• 呼叫功能 ：测试对讲终端之间的双向通话是否清晰、无杂音。
• 报警功能 ：检查紧急按钮触发时，管理中心是否能及时收到报警信息。
• 视频功能 ：验证视频对讲设备的图像传输是否清晰、流畅。
• 门禁控制 ：确认对讲系统与门禁系统的联动是否正常。

通过全面的功能测试，可以有效发现系统存在的问题，为后续的优化和完善提供依据。

2、信号强度检查

在报警对讲系统的测试与验收过程中，信号强度检查是确保系统正常运行的关键环节。为准确评估信号强度，可采用 信号强度计或频谱分析仪 等专业工具。检测应覆盖系统的主要使用区域，包括 建筑物内部和外部 。
判断信号强度是否合格的依据通常包括：

• 接收信号强度 ：一般认为，-30 dBm以上的信号强度为非常强，而-90 dBm以下的信号可能导致通信质量下降或中断。
• 信号质量 ：除强度外，还需关注信号的稳定性和抗干扰能力。

通过全面的信号强度检查，可以有效发现系统存在的问题，为后续的优化和完善提供依据。

3、系统联动验证

在报警对讲系统的测试与验收过程中，系统联动验证是确保系统整体功能正常的关键环节。主要操作包括模拟报警事件，验证系统是否能触发相应的联动动作，如：

1. 门禁控制
2. 视频监控
3. 声光报警

注意事项：

• 检查各系统之间的通信是否正常
• 验证联动动作的准确性和及时性
• 确保系统在复杂环境下仍能稳定运行

通过全面的系统联动验证，可以有效发现潜在问题，为系统的优化和完善提供依据。
