H.323终端呼叫流程：单连接流程

在上例中，呼叫代理建立了两个连接，每个均为单向连接，虽然信令关系比较简单，可和H.323逻辑信道完全对应，但是信令消息量大为增加。因此，比较合理的方法是建立一条不对称连接。其呼叫流程如图9..7所示（呼叫设定情况和上例完全相同）。

@~⑬：同上例

⑭呼叫代理决定采用单连接方法，因此向网关发送“修改连接”命令，指示网关准备使用两种不同的编码：

MDCX1205endpoint/1@rgw-2567.example.netMGCPO.1

C:A3C47F21456789FO

图9.7RGWH.323终端通信呼叫流程：单连接

l:FDE234C8

L:P:10,a:PCMU,G729C

M:recvonly

网关准备使用任一种编码，因此返回响应，代之以新的会话描述：

200  1205  OK

l:FDE234C8

v=O

c=INIP4128.96.41.1

m=audio3456RTP/AVPO96

这里，对于不同的编译码器使用了同一个1P地址和端口号，实际上是让对端选定每一方向的编码方法。

⑮呼叫代理建立至H.323终端的TCP-IP连接，在其上发送H.225.0SEfUP消息，并通过其中的“快速启动“单元建立两个单向逻辑信道，分别采用G.711和G.729C。但是它们的地址信息均相同，为：

RTP接收地址：128.96.41.1,3456

RTCP接收地址：128.96.41.1,3457

因为这两种编码实际上是供H.323终端任选其一。

⑯～⑱：同上例。H.323终端选定“收G.711，发G.729C"

⑲呼叫代理向网关发出修改连接命令，并带请求通知参数：

MDCX1206endpoint/1@rgw-2567.example.net

C:A3C47F21456789FO

l:FDE234C8

L:P:10,a:PCMU

M:recvonly

X:0123456789AE

R:hu

S:v

v=O

c=INIP4128.96.63.25

m=audio1296RTP/AVP0

a=sendonly

m=audio1298RTP/ATP96

a=rtpmap:96X-G729C/8000

a=recvonly

由此命令可见，修改后虽然仍为一个连接，但是使用SDP可以给出多个媒体描述，相当于多个H.245逻辑信道。在此例中，修改后该连接包含两个单向信道。

命令的“本地连接选项“参数行规定使G用.711µ律，告知网关应使用该编码发送媒体。模式(M)为只收，表示仅后向连接接通。

SDP告之连接对端情况。G.711媒体为只发方式，发送目的地址为128.96.63.25，端口号为1296;G.729C为只收方式，假设要发送G.729C，则其发送目的端口号为1298，实际意义是G.729C的RTCP端口号为1299。

后续步骤和前例类似。

SIP终端呼叫流程

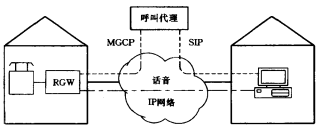

RGW终端和SIP终端通信网络结构如图9.8所示。它和H.323终端通信的结构类似，只是呼叫代理和被叫方SIP代理之间运行的是SIP协议，呼叫代理需完成MGCP和SIP之间的转换。由于二者都是文本协议，均使用SDP描述媒体，因此其转换比较简单。

图9.8    RGWS-IP终端通信网络结构

图9.9示出由MGCP控制的网关和SIP终端通信的呼叫流程。为简明计，图中未示出对于命令的响应。基本过程为：

①主叫摘机，RGW通知呼叫代理。

②呼叫代理向网关发送请求通知命令，请求发送拨号音及收集拨号号码。

③网关向呼叫代理发送拨号号码。

④呼叫代理向网关发送创建连接命令，连接模式为“只收”。

⑤网关在响应中返回SDP描述，包含其1P地址和接收端口号。

⑥呼叫代理根据被叫号码分析得出被叫地址后，向被叫的SIP代理发出SIP INVITE请求，该消息包含主叫的IP地址和UDP端口号。

⑦SIP代理返回响应，表示正在向用户振铃。

⑧呼叫代理向网关发送通知请求命令，指示其向主叫发出回铃音。

⑨被叫应答，SIP代理向呼叫代理发送成功响应，指示被叫方已接受此呼叫。

⑩呼叫代理向网关发送修改连接命令，告之被叫方的IP地址和UDP端口号，同时该消息还命令网关监视挂机事件，并激活前向连接。

网关响应后，端到端连接建立完成。
